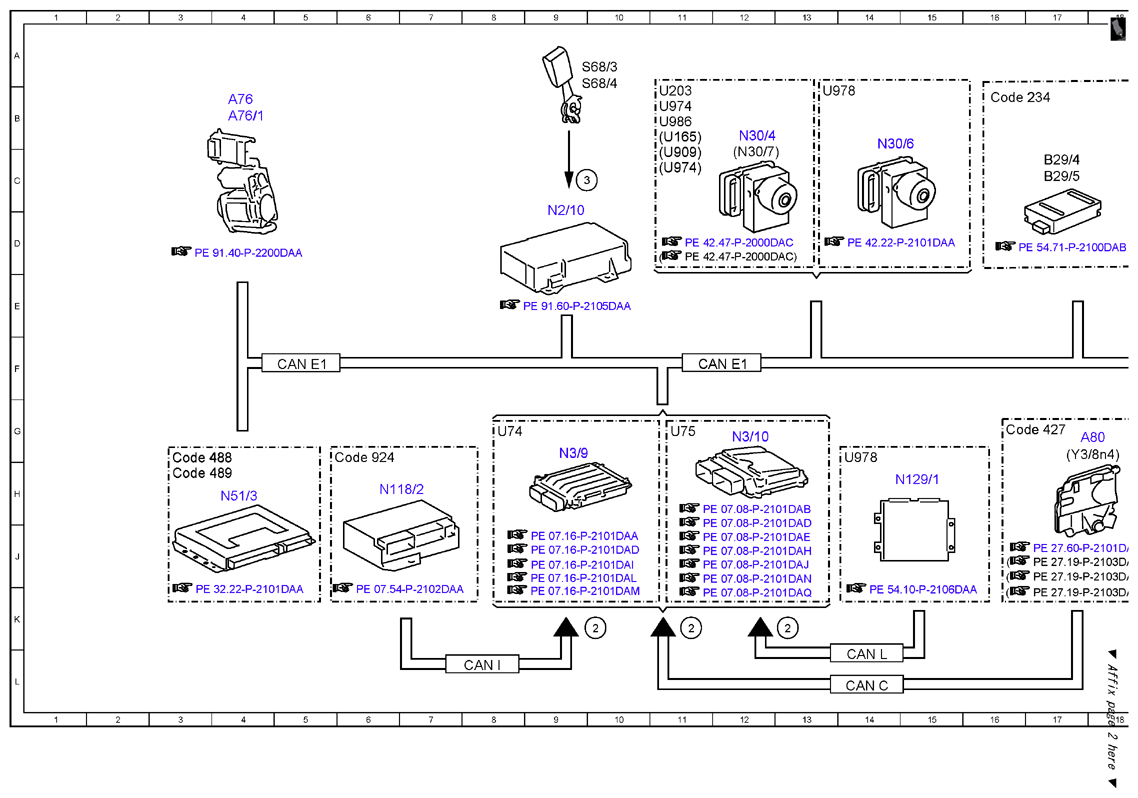

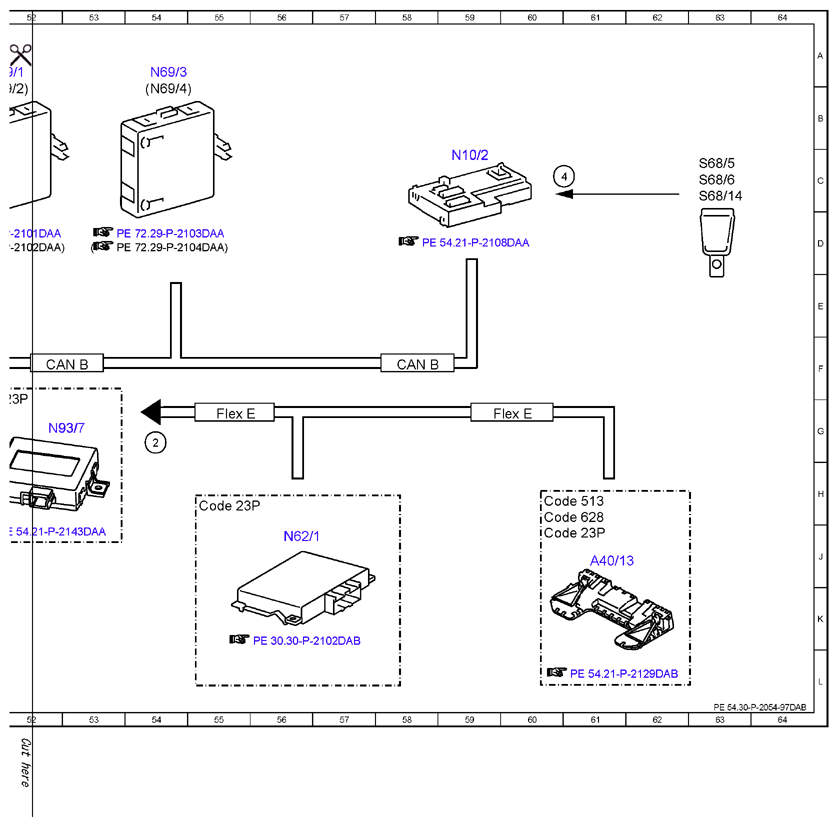

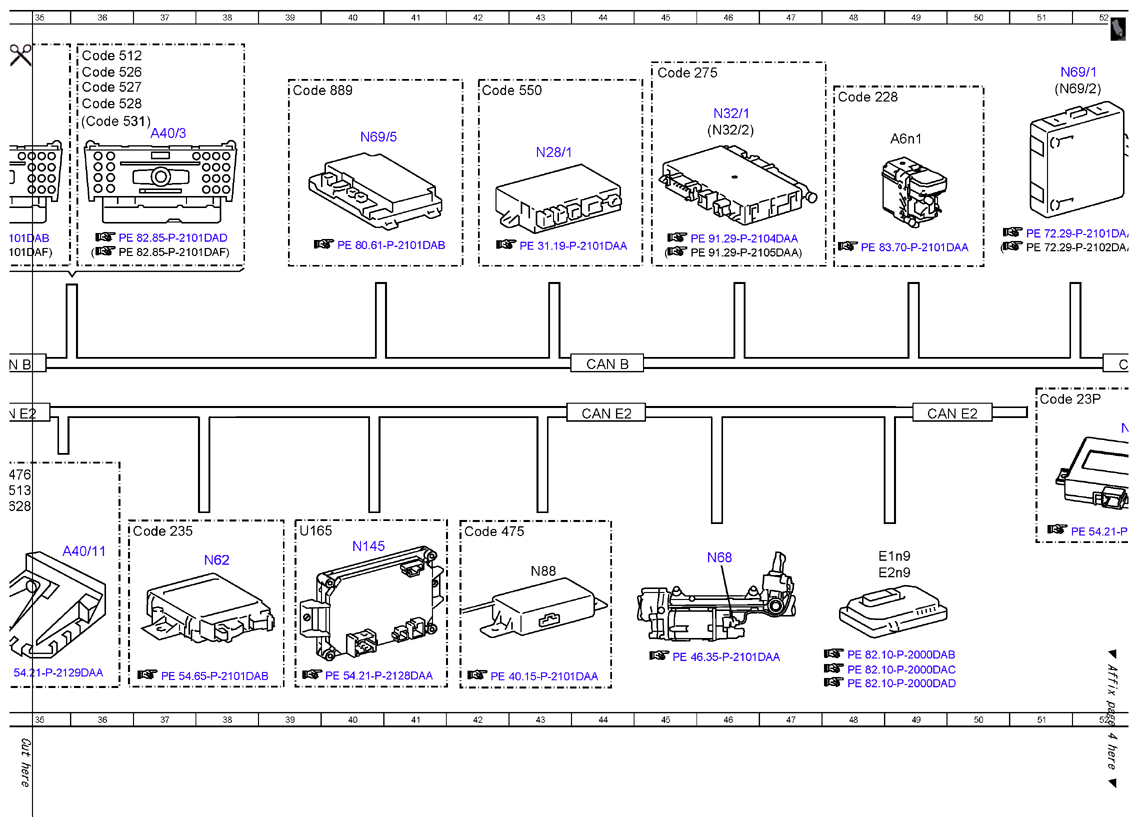

Electrical function schematic of instrument cluster, indicator/warning message - PE54.30-P-2054-97DAB
WARNING: This page does not describe the selected car, but rather 33 other vehicles, including the 2016 Mercedes-Benz E63 S AMG, 2016 Mercedes-Benz E400, 2016 Mercedes-Benz E350, 2016 Mercedes-Benz E300, and 2016 Mercedes-Benz E250. However, it is still accessible from the selected car via links, so may be relevant.
MODEL 212 as of model year 2014
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Circuit 15, status | 29F |
| 2 | Instrument cluster, message | 22F |
| 2 | Instrument cluster, message | 32F |
| 2 | Instrument cluster, message | 22G |
| 2 | Instrument cluster, message | 11K |
| 2 | Instrument cluster, message | 10K |
| 2 | Instrument cluster, message | 13K |
| 2 | Instrument cluster, message | 32G |
| 2 | Instrument cluster, message | 54G |
| 3 | Seat belt buckle restraint system switch, status | 9C |
| 3 | Seat belt buckle restraint system switch, status | 22F |
| 4 | Seat belt buckle switch, status | 60C |
| 4 | Seat belt buckle switch, status | 32F |
| A1 | Instrument cluster | 30F |
| A1b1 | Brightness sensor | 27A |
| A1e1 | Left turn signal indicator light | 27A |
| A1e15 | Supplemental restraint system indicator lamp | 27C |
| A1e16 | Preglow indicator lamp | 27C |
| A1e17 | Antilock brake system indicator lamp | 27C |
| A1e18 | Rear fog lamp indicator lamp | 27C |
| A1e2 | Right turn signal indicator light | 27B |
| A1e20 | Regenerative braking system indicator lamp | 27D |
| A1e3 | High beam indicator lamp | 27B |
| A1e31 | CNG indicator lamp | 27D |
| A1e32 | ESP®/ASR OFF warning lamp | 27D |
| A1e38 | Standing lamps indicator lamp | 27E |
| A1e4 | Fuel reserve indicator lamp | 27B |
| A1e41 | Electronic Stability Program warning lamp | 27E |
| A1e46 | ESP SPORT indicator lamp | 29A |
| A1e51 | Brake system warning lamp | 29A |
| A1e52 | COLLISION PREVENTION ASSIST warning lamp | 29B |
| A1e54 | Coolant temperature warning lamp | 29B |
| A1e57 | Front fog lamps indicator lamp | 29B |
| A1e58 | Engine diagnosis indicator lamp | 29C |
| A1e59 | DISTRONIC warning lamp | 29C |
| A1e6 | Brake fluid and parking brake indicator lamp | 27B |
| A1e66 | Tire pressure monitor warning lamp | 29C |
| A1e67 | Low beam indicator lamp | 29D |
| A1e9 | Seat belt warning lamp | 27B |
| A1h1 | Warning buzzer | 29D |
| A1h2 | Turn signal light function check, acoustic | 29D |
| A1p1 | Coolant temperature gauge | 30D |
| A1p13 | Multifunction display | 30D |
| A1p19 | Power indicator display | 30E |
| A1p2 | Fuel level indicator | 30D |
| A1p5 | Tachometer | 30D |
| A1p8 | Speedometer | 30D |
| A2 | Radio | 34B |
| A40/11 | Multifunction camera | 35J |
| A40/13 | Stereo multifunction camera | 61J |
| A40/3 | COMAND control unit | 37B |
| A6n1 | Stationary heater control unit | 49B |
| A76 | Left front reversible emergency tensioning retractor | 4B |
| A76/1 | Right front reversible emergency tensioning retractor | 4B |
| A80 | Intelligent servo module for DIRECT SELECT | 17G |
| A90 | COLLISION PREVENTION ASSIST controller unit | 20B |
| B29/4 | Left rear bumper intelligent radar sensor | 17C |
| B29/5 | Right rear bumper intelligent radar sensor | 17C |
| CAN B | Interior CAN | 34F |
| CAN B | Interior CAN | 44F |
| CAN B | Interior CAN | 52F |
| CAN B | Interior CAN | 58F |
| CAN B | Interior CAN | 28F |
| CAN C | Drive train CAN | 14L |
| CAN D | Diagnostic CAN | 21G |
| CAN E1 | Chassis CAN 1 | 5F |
| CAN E1 | Chassis CAN 1 | 19F |
| CAN E1 | Chassis CAN 1 | 11F |
| CAN E2 | Chassis CAN 2 | 34G |
| CAN E2 | Chassis CAN 2 | 44G |
| CAN E2 | Chassis CAN 2 | 49G |
| CAN E2 | Chassis CAN 2 | 32K |
| CAN I | Drive train sensor CAN | 8L |
| CAN L | Hybrid CAN | 14L |
| Code 228 | Stationary heater | 48B |
| Code 233 | DISTRONIC PLUS | 30C |
| Code 234 | Blind spot assist | 16B |
| Code 235 | Active Park Assist | 36J |
| Code 23P | Driver assistance package | 51G |
| Code 23P | Driver assistance package | 55H |
| Code 23P | Driver assistance package | 60J |
| Code 258 | COLLISION PREVENTION ASSIST | 19B |
| Code 258 | COLLISION PREVENTION ASSIST | 30B |
| Code 275 | Front passenger seat memory package / electrically adjustable driver seat | 45A |
| Code 348 | Emergency call/assistance system | 19H |
| Code 427 | 7-speed automatic transmission | 16G |
| Code 475 | Tire pressure monitor | 42J |
| Code 475 | Tire pressure monitor | 30C |
| Code 476 | Automatic lane detection | 34H |
| Code 488 | Steel/air suspension | 3H |
| Code 489 | AIRMATIC (air suspension with continuously adjustable damping) | 3H |
| Code 505 | Radio 20 NTG5, non-navigation-capable | 33B |
| Code 510 | Audio 20 with CD changer | 33A |
| Code 512 | COMAND APS with DVD changer | 36A |
| Code 513 | Traffic sign recognition | 34H |
| Code 513 | Traffic sign recognition | 60H |
| Code 522 | Audio 20 radio | 33B |
| Code 523 | Audio 20 radio | 33A |
| Code 526 | COMAND with single DVD drive (without navigation) | 36A |
| Code 527 | COMAND APS (with navigation) | 36B |
| Code 528 | COMAND with DVD changer | 36B |
| Code 531 | COMAND APS | 36B |
| Code 550 | Trailer hitch | 42B |
| Code 628 | Automatic high beam control PLUS (IHC+) | 34H |
| Code 628 | Automatic high beam control PLUS (IHC+) | 60H |
| Code 889 | KEYLESS-GO | 39B |
| Code 924 | Bivalent natural gas drive | 5G |
| Code 924 | Bivalent natural gas drive | 28D |
| E1n9 | Left headlamp control unit | 48J |
| E2n9 | Right headlamp control unit | 48J |
| Flex E | Chassis FlexRay | 55G |
| Flex E | Chassis FlexRay | 60G |
| N10/1 | Front SAM control unit with fuse and relay module | 23F |
| N10/2 | Rear SAM control unit with fuse and relay module | 59C |
| N118/2 | CNG control unit | 6H |
| N123/4 | Emergency call system control unit | 20J |
| N129/1 | Power electronics control unit | 14H |
| N145 | Transmission mode control unit | 40J |
| N2/10 | Supplemental restraint system control unit | 9D |
| N28/1 | Trailer recognition control unit | 43C |
| N3/10 | ME-SFI [ME] control unit | 12G |
| N3/9 | CDI control unit | 9G |
| N30/4 | Electronic Stability Program control unit | 12B |
| N30/6 | Regenerative braking system control unit | 14B |
| N30/7 | Premium Electronic Stability Program control unit | 12C |
| N32/1 | Driver seat control unit | 46B |
| N32/2 | Front passenger seat control unit | 46B |
| N51/3 | AIRMATIC control unit | 4H |
| N62 | Parking system control unit | 38J |
| N62/1 | Radar sensors control unit | 56J |
| N68 | Electrical power steering control unit | 46J |
| N69/1 | Left front door control unit | 51A |
| N69/2 | Right front door control unit | 51B |
| N69/3 | Left rear door control unit | 54A |
| N69/4 | Right rear door control unit | 54B |
| N69/5 | KEYLESS-GO control unit | 40B |
| N73 | Electronic ignition switch control unit | 27H |
| N88 | Tire pressure monitor control unit | 43J |
| N93/7 | Chassis gateway control unit | 52G |
| S68/14 | Center rear seat belt buckle switch | 63C |
| S68/3 | Driver seat belt buckle restraint system switch | 9A |
| S68/4 | Front passenger seat belt buckle restraint system switch | 9B |
| S68/5 | Left rear seat belt buckle switch | 63C |
| S68/6 | Right rear seat belt buckle switch | 63C |
| U165 | Valid for AMG | 39J |
| U165 | Valid for AMG | 11B |
| U165 | Valid for AMG | 30A |
| U203 | Valid without DISTRONIC PLUS | 11B |
| U495 | Not valid for driving assistance package | 34J |
| U74 | Valid for diesel engines | 8G |
| U75 | Valid for gasoline engines | 11G |
| U909 | Valid for DISTRONIC PLUS | 11C |
| U974 | Not valid for full hybrid drive | 11B |
| U974 | Not valid for full hybrid drive | 11C |
| U978 | Valid for full hybrid drive | 14G |
| U978 | Valid for full hybrid drive | 13B |
| U986 | Not valid for AMG | 11B |
| Y3/8n4 | Fully integrated transmission control unit | 17G |
