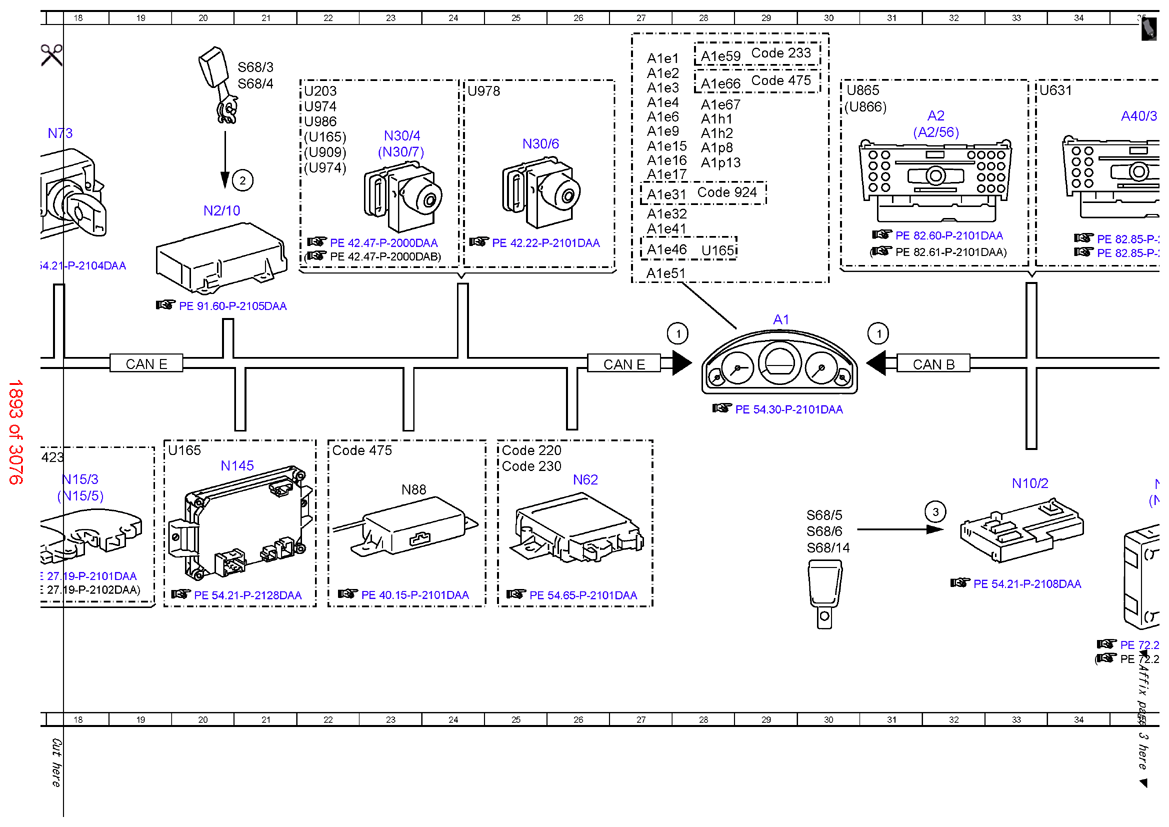

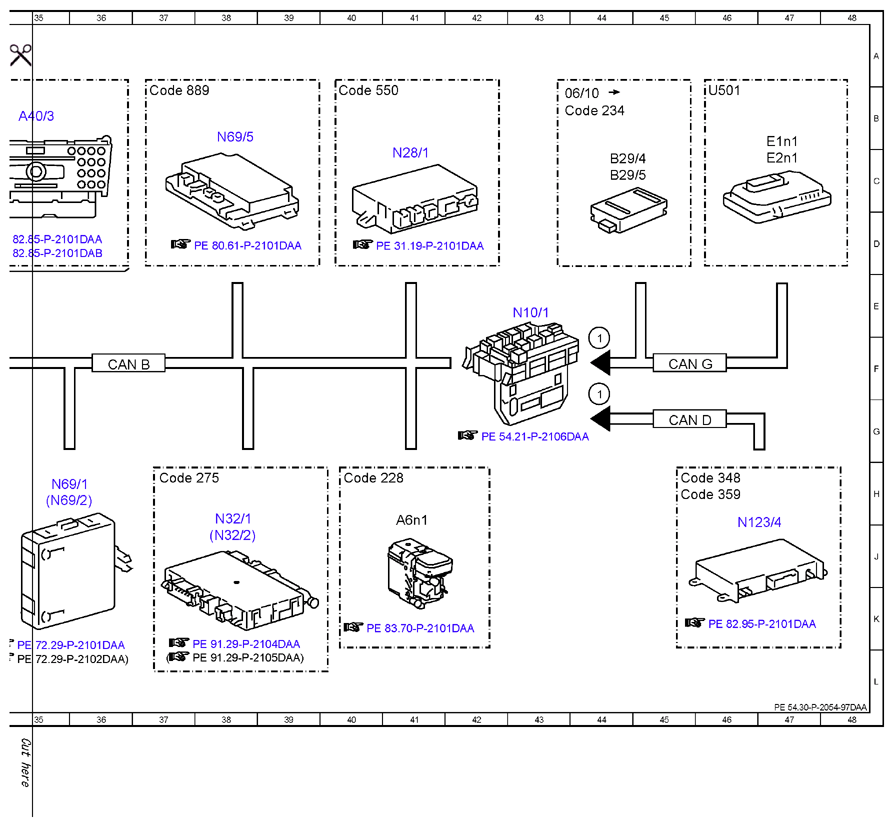

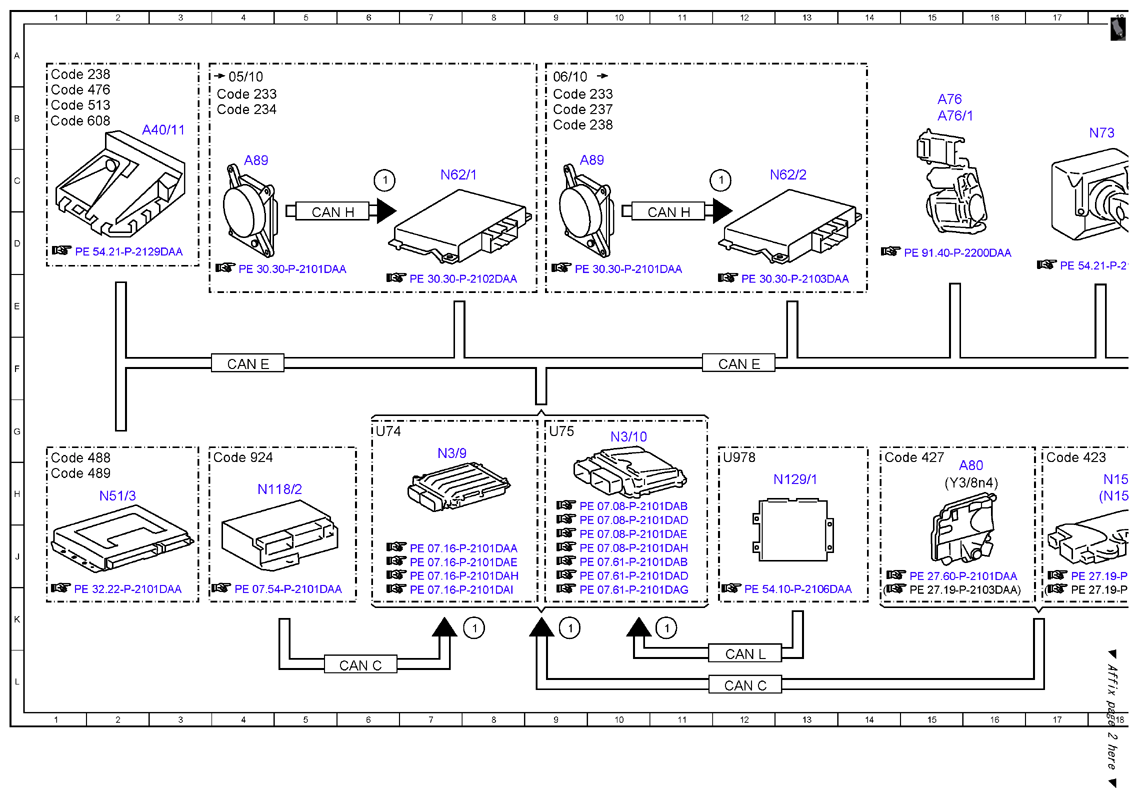

Electrical function schematic of instrument cluster, indicator/warning message - PE54.30-P-2054-97DAA
WARNING: This page does not describe the selected car, but rather 33 other vehicles, including the 2016 Mercedes-Benz E63 S AMG, 2016 Mercedes-Benz E400, 2016 Mercedes-Benz E350, 2016 Mercedes-Benz E300, and 2016 Mercedes-Benz E250. However, it is still accessible from the selected car via links, so may be relevant.
MODEL 212 up to model year 2014
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Instrument cluster, message | 28F |
| 1 | Instrument cluster, message | 31F |
| 1 | Instrument cluster, message | 44F |
| 1 | Instrument cluster, message | 44F |
| 1 | Instrument cluster, message | 9K |
| 1 | Instrument cluster, message | 8K |
| 1 | Instrument cluster, message | 11K |
| 1 | Instrument cluster, message | 6C |
| 2 | Seat belt buckle restraint system switch, status | 21C |
| 3 | Seat belt buckle switch, status | 32H |
| A1 | Instrument cluster | 29E |
| A1e1 | Left turn signal indicator light | 27A |
| A1e15 | Supplemental restraint system indicator lamp | 27C |
| A1e16 | Preglow indicator lamp | 27C |
| A1e17 | Antilock brake system indicator lamp | 27C |
| A1e2 | Right turn signal indicator light | 27A |
| A1e3 | High beam indicator lamp | 27B |
| A1e31 | CNG indicator lamp | 27C |
| A1e32 | ESP®/ASR OFF warning lamp | 27D |
| A1e4 | Fuel reserve indicator lamp | 27B |
| A1e41 | Electronic Stability Program warning lamp | 27D |
| A1e46 | ESP SPORT indicator lamp | 27D |
| A1e51 | Brake system warning lamp | 27E |
| A1e59 | DISTRONIC warning lamp | 28A |
| A1e6 | Brake fluid and parking brake indicator lamp | 27B |
| A1e66 | Tire pressure monitor warning lamp | 28B |
| A1e67 | Low beam indicator lamp | 28B |
| A1e9 | Seat belt warning lamp | 27B |
| A1h1 | Warning buzzer | 28B |
| A1h2 | Turn signal light function check, acoustic | 28B |
| A1p13 | Multifunction display | 28C |
| A1p8 | Speedometer | 28C |
| A2 | Radio | 32B |
| A2/56 | Radio with auto pilot system | 32B |
| A40/11 | Multifunction camera | 2B |
| A40/3 | COMAND control unit | 35B |
| A6n1 | Stationary heater control unit | 41H |
| A76 | Left front reversible emergency tensioning retractor | 15B |
| A76/1 | Right front reversible emergency tensioning retractor | 15B |
| A80 | Intelligent servo module for DIRECT SELECT | 16H |
| A89 | DISTRONIC electric controller unit | 4C |
| A89 | DISTRONIC electric controller unit | 9C |
| B29/4 | Left rear bumper intelligent radar sensor | 44C |
| B29/5 | Right rear bumper intelligent radar sensor | 44C |
| CAN B | Interior CAN | 32F |
| CAN B | Interior CAN | 36F |
| CAN C | Drive train CAN | 12L |
| CAN C | Drive train CAN | 6L |
| CAN D | Diagnostic CAN | 45G |
| CAN E | Chassis CAN | 4F |
| CAN E | Chassis CAN | 19F |
| CAN E | Chassis CAN | 27F |
| CAN E | Chassis CAN | 12F |
| CAN G | Front end CAN | 45F |
| CAN H | Vehicle dynamics CAN | 5D |
| CAN H | Vehicle dynamics CAN | 11D |
| CAN L | Hybrid CAN | 12L |
| Code 220 | PARKTRONIC | 25G |
| Code 228 | Stationary heater | 40H |
| Code 230 | Exclusive parking assist | 25H |
| Code 233 | DISTRONIC PLUS | 9B |
| Code 233 | DISTRONIC PLUS | 4B |
| Code 233 | DISTRONIC PLUS | 29A |
| Code 234 | Blind spot assist | 43B |
| Code 234 | Blind spot assist | 4B |
| Code 237 | Active Blind Spot Assist | 9B |
| Code 238 | Active Lane Keeping Assist | 1A |
| Code 238 | Active Lane Keeping Assist | 9B |
| Code 275 | Front passenger seat memory package / electrically adjustable driver seat | 37H |
| Code 348 | Emergency call/assistance system | 45H |
| Code 359 | TELEAID emergency call system | 45H |
| Code 423 | 5-speed automatic transmission | 17G |
| Code 427 | 7-speed automatic transmission | 14G |
| Code 475 | Tire pressure monitor | 22G |
| Code 475 | Tire pressure monitor | 29A |
| Code 476 | Automatic lane detection | 1B |
| Code 488 | Steel/air suspension | 1H |
| Code 489 | AIRMATIC | 1H |
| Code 513 | Speed Limit Assist | 1B |
| Code 550 | Trailer hitch | 40B |
| Code 608 | Adaptive Highbeam Assist | 1B |
| Code 889 | KEYLESS-GO | 37B |
| Code 924 | Bivalent natural gas drive | 4G |
| Code 924 | Bivalent natural gas drive | 28C |
| E1n1 | Left xenon lamp control unit | 47B |
| E2n1 | Right xenon light control unit | 47C |
| N10/1 | Front SAM control unit with fuse and relay module | 43E |
| N10/2 | Rear SAM control unit with fuse and relay module | 33H |
| N118/2 | CNG control unit | 4H |
| N123/4 | Emergency call system control unit | 46J |
| N129/1 | Power electronics control unit | 12H |
| N145 | Transmission mode control unit | 20H |
| N15/3 | Electronic transmission control unit | 18H |
| N15/5 | Electronic selector lever module control unit | 18H |
| N2/10 | Supplemental restraint system control unit | 20D |
| N28/1 | Trailer recognition control unit | 41C |
| N3/10 | ME-SFI [ME] control unit | 10G |
| N3/9 | CDI control unit | 7G |
| N30/4 | Electronic Stability Program control unit | 23B |
| N30/6 | Regenerative braking system control unit | 25B |
| N30/7 | Premium Electronic Stability Program control unit | 23C |
| N32/1 | Driver seat control unit | 38H |
| N32/2 | Front passenger seat control unit | 38J |
| N51/3 | AIRMATIC control unit | 2H |
| N62 | Parking system control unit | 26H |
| N62/1 | Radar sensors control unit | 7C |
| N62/2 | Video and radar sensor system control unit | 13C |
| N69/1 | Left front door control unit | 35H |
| N69/2 | Right front door control unit | 35H |
| N69/5 | KEYLESS-GO control unit | 38B |
| N73 | Electronic ignition switch control unit | 18B |
| N88 | Tire pressure monitor control unit | 23H |
| S68/14 | Center rear seat belt buckle switch | 30J |
| S68/3 | Driver seat belt buckle restraint system switch | 21A |
| S68/4 | Front passenger seat belt buckle restraint system switch | 21B |
| S68/5 | Left rear seat belt buckle switch | 30H |
| S68/6 | Right rear seat belt buckle switch | 30J |
| U165 | Valid for AMG | 19G |
| U165 | Valid for AMG | 22B |
| U165 | Valid for AMG | 28D |
| U203 | Valid without DISTRONIC PLUS | 22B |
| U501 | Valid for xenon headlamps | 46B |
| U631 | Valid for COMAND | 33B |
| U74 | Valid for diesel engines | 6G |
| U75 | Valid for gasoline engines | 9G |
| U865 | Valid for Audio 20 | 30B |
| U866 | Valid for Audio 50 | 30B |
| U909 | Valid for DISTRONIC PLUS | 22C |
| U974 | Not valid for full hybrid drive | 22B |
| U974 | Not valid for full hybrid drive | 22C |
| U978 | Valid for full hybrid drive | 12G |
| U978 | Valid for full hybrid drive | 24B |
| U986 | Not valid for AMG | 22B |
| Y3/8n4 | Fully integrated transmission control unit | 15H |
