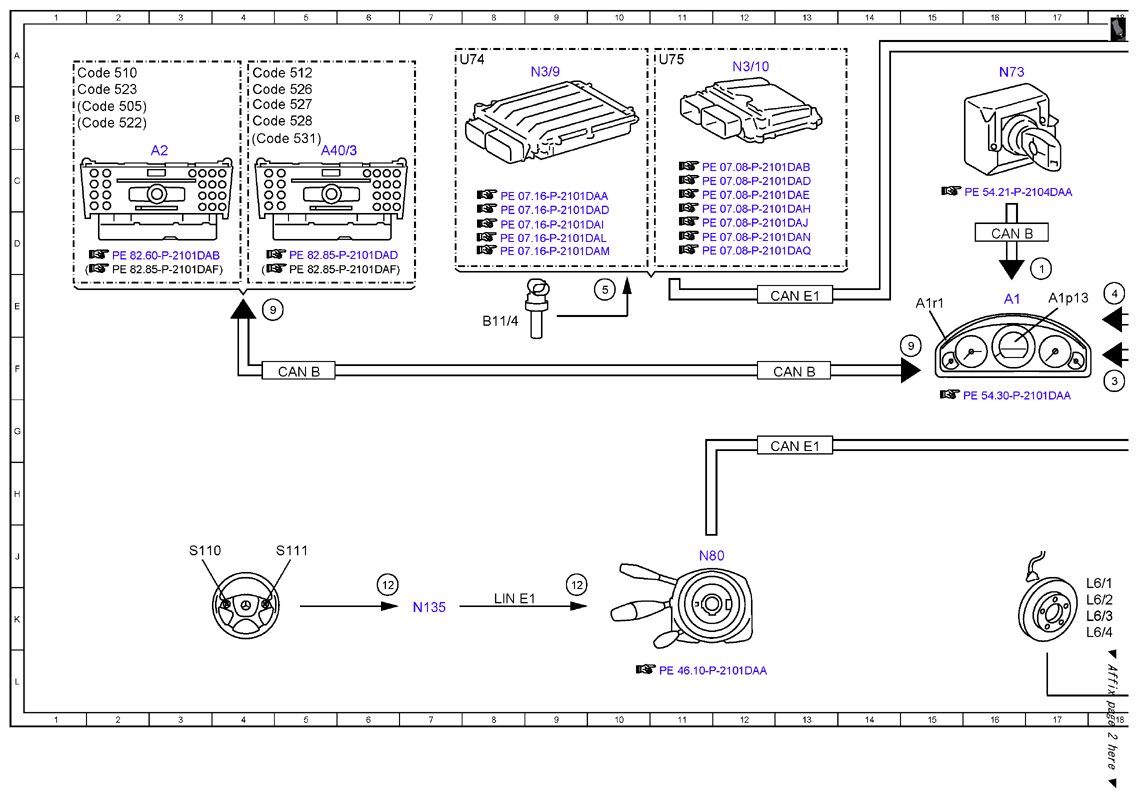

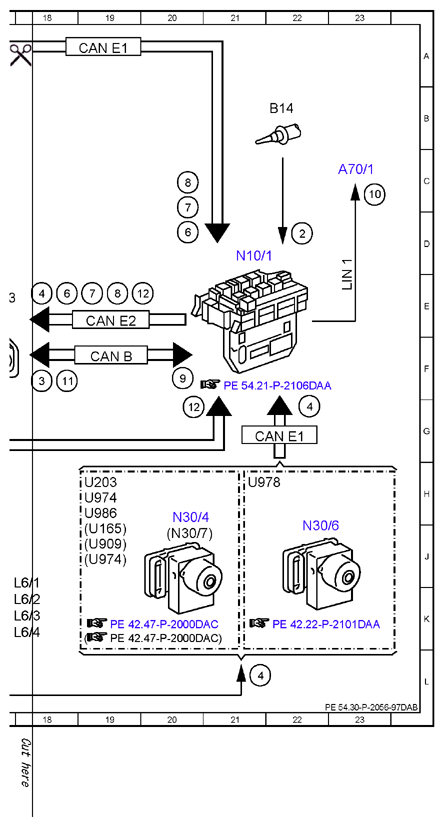

Electrical function schematic of instrument cluster, comfort display - PE54.30-P-2056-97DAB
WARNING: This page does not describe the selected car, but rather 33 other vehicles, including the 2016 Mercedes-Benz E63 S AMG, 2016 Mercedes-Benz E400, 2016 Mercedes-Benz E350, 2016 Mercedes-Benz E300, and 2016 Mercedes-Benz E250. However, it is still accessible from the selected car via links, so may be relevant.
MODEL 212 as of model year 2014
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Circuit 15, status | 17D |
| 10 | Analog clock, actuation | 23C |
| 11 | Circuit 58, status | 18F |
| 12 | Multifunction steering wheel button group, signal | 9K |
| 12 | Multifunction steering wheel button group, signal | 19E |
| 12 | Multifunction steering wheel button group, signal | 6K |
| 12 | Multifunction steering wheel button group, signal | 20G |
| 2 | Outside temperature sensor, signal | 22D |
| 3 | Outside temperature, signal | 18F |
| 4 | Wheel speed, signal | 22G |
| 4 | Wheel speed, signal | 21L |
| 4 | Wheel speed, signal | 18E |
| 5 | Coolant temperature sensor, signal | 10E |
| 6 | Coolant temperature, signal | 18E |
| 6 | Coolant temperature, signal | 20D |
| 7 | Engine running, signal | 19E |
| 7 | Engine running, signal | 20C |
| 8 | Drivetrain operational, signal | 20C |
| 8 | Drivetrain operational, signal | 19E |
| 9 | Time synchronization, signal | 15F |
| 9 | Time synchronization, signal | 4E |
| 9 | Time synchronization, signal | 20F |
| A1 | Instrument cluster | 16E |
| A1p13 | Multifunction display | 17E |
| A1r1 | Instrument illumination brightness control | 15E |
| A2 | Radio | 3C |
| A40/3 | COMAND control unit | 5C |
| A70/1 | Analog clock | 23C |
| B11/4 | Coolant temperature sensor | 8E |
| B14 | Outside temperature sensor | 22B |
| CAN B | Interior CAN | 13F |
| CAN B | Interior CAN | 5F |
| CAN B | Interior CAN | 16D |
| CAN B | Interior CAN | 19F |
| CAN E1 | Chassis CAN 1 | 13E |
| CAN E1 | Chassis CAN 1 | 22G |
| CAN E1 | Chassis CAN 1 | 19A |
| CAN E1 | Chassis CAN 1 | 13G |
| CAN E2 | Chassis CAN 2 | 19E |
| Code 505 | Radio 20 NTG5, non-navigation-capable | 1B |
| Code 510 | Audio 20 with CD changer | 1A |
| Code 512 | COMAND APS with DVD changer | 4A |
| Code 522 | Audio 20 radio | 1B |
| Code 523 | Audio 20 radio | 1B |
| Code 526 | COMAND with single DVD drive (without navigation) | 4B |
| Code 527 | COMAND APS (with navigation) | 4B |
| Code 528 | COMAND with DVD changer | 4B |
| Code 531 | COMAND APS | 4B |
| L6/1 | Left front axle rpm sensor | 17K |
| L6/2 | Right front axle rpm sensor | 17K |
| L6/3 | Left rear axle rpm sensor | 17K |
| L6/4 | Right rear axle rpm sensor | 17K |
| LIN 1 | Instrument panel LIN | 23E |
| LIN E1 | Steering LIN | 8K |
| N10/1 | Front SAM control unit with fuse and relay module | 21D |
| N135 | Steering wheel electronics | 7K |
| N3/10 | ME-SFI [ME] control unit | 12A |
| N3/9 | CDI control unit | 9A |
| N30/4 | Electronic Stability Program control unit | 20H |
| N30/6 | Regenerative braking system control unit | 22J |
| N30/7 | Premium Electronic Stability Program control unit | 20J |
| N73 | Electronic ignition switch control unit | 16A |
| N80 | Steering column module control unit | 11J |
| S110 | Left multifunction steering wheel button group | 3J |
| S111 | Right multifunction steering wheel button group | 5J |
| U165 | Valid for AMG | 19J |
| U203 | Valid without DISTRONIC PLUS | 19H |
| U74 | Valid for diesel engines | 7A |
| U75 | Valid for gasoline engines | 11A |
| U909 | Valid for DISTRONIC PLUS | 19J |
| U974 | Not valid for full hybrid drive | 19H |
| U974 | Not valid for full hybrid drive | 19J |
| U978 | Valid for full hybrid drive | 21H |
| U986 | Not valid for AMG | 19H |
