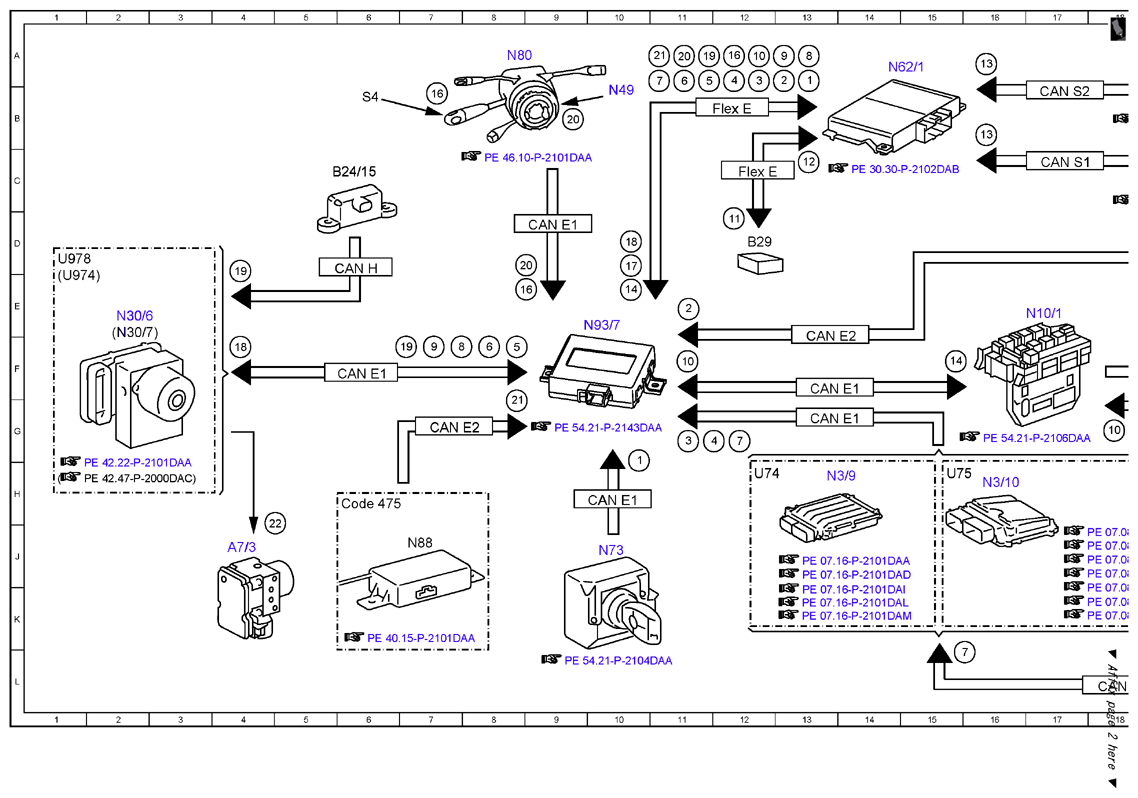

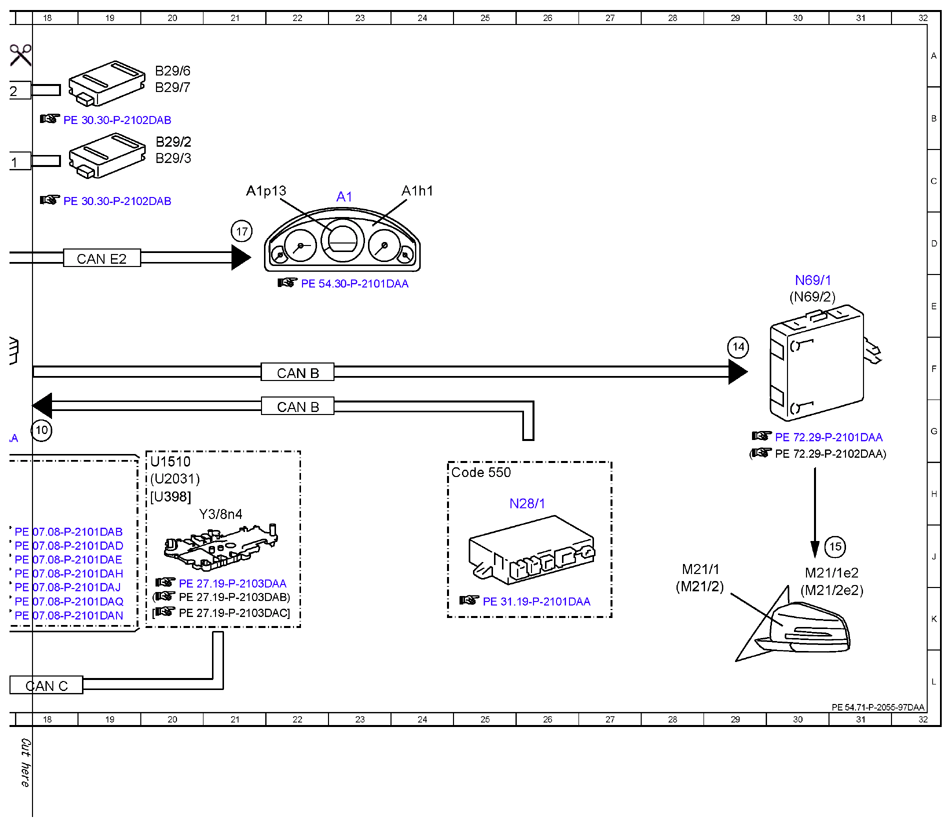

Electrical function schematic for active Blind Spot Assist - PE54.71-P-2055-97DAA
WARNING: This page does not describe the selected car, but rather 33 other vehicles, including the 2016 Mercedes-Benz E63 S AMG, 2016 Mercedes-Benz E400, 2016 Mercedes-Benz E350, 2016 Mercedes-Benz E300, and 2016 Mercedes-Benz E250. However, it is still accessible from the selected car via links, so may be relevant.
MODEL 212 as of model year 2014 with CODE 237 (Active Blind Spot Assist)
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Circuit 15, status | 10H |
| 1 | Circuit 15, status | 13A |
| 10 | Trailer recognition, status | 18G |
| 10 | Trailer recognition, status | 12A |
| 10 | Trailer recognition, status | 11F |
| 11 | Long-range radar, request | 12D |
| 12 | Far range radar sensor, signal | 13C |
| 13 | Close range radar sensors, signal | 18B |
| 13 | Close range radar sensors, signal | 18A |
| 14 | Blind Spot Assist readiness and warning indicator, request | 10E |
| 14 | Blind Spot Assist readiness and warning indicator, request | 15F |
| 14 | Blind Spot Assist readiness and warning indicator, request | 29F |
| 15 | Blind Spot Assist readiness and warning indicator, actuation | 31J |
| 16 | Combination switch, status | 7B |
| 16 | Combination switch, status | 8E |
| 16 | Combination switch, status | 12A |
| 17 | Warning tone, request | 21D |
| 17 | Warning tone, request | 10D |
| 18 | Wheel-specific service brake braking torque, request | 4F |
| 18 | Wheel-specific service brake braking torque, request | 10D |
| 19 | Yaw rate, lateral and longitudinal acceleration sensor, signal | 7F |
| 19 | Yaw rate, lateral and longitudinal acceleration sensor, signal | 4E |
| 19 | Yaw rate, lateral and longitudinal acceleration sensor, signal | 11A |
| 2 | Blind spot assist, status | 11E |
| 2 | Blind spot assist, status | 13A |
| 20 | Steering angle sensor, signal | 9B |
| 20 | Steering angle sensor, signal | 8D |
| 20 | Steering angle sensor, signal | 11A |
| 21 | Tire pressure sensor, signal | 11A |
| 21 | Tire pressure sensor, signal | 8G |
| 22 | Wheel-specific service brake braking torque, actuation | 4J |
| 3 | Engine running, signal | 11G |
| 3 | Engine running, signal | 12A |
| 4 | Drivetrain operational, signal | 11G |
| 4 | Drivetrain operational, signal | 12A |
| 5 | Wheel speed, signal | 8F |
| 5 | Wheel speed, signal | 11A |
| 6 | Wheel rotation direction, signal | 8F |
| 6 | Wheel rotation direction, signal | 11A |
| 7 | Gear range, status | 16L |
| 7 | Gear range, status | 11A |
| 7 | Gear range, status | 12G |
| 8 | Service brake, status | 13A |
| 8 | Service brake, status | 7F |
| 9 | ESP®, status | 7F |
| 9 | ESP®, status | 13A |
| A1 | Instrument cluster | 23C |
| A1h1 | Warning buzzer | 24C |
| A1p13 | Multifunction display | 21C |
| A7/3 | Traction system hydraulic unit | 4J |
| B24/15 | Yaw rate, lateral and longitudinal acceleration sensor | 6C |
| B29 | Front long-range radar sensor | 12D |
| B29/2 | DISTRONIC sensor (DTR) / left front bumper | 20B |
| B29/3 | DISTRONIC sensor (DTR) / right front bumper | 20C |
| B29/6 | Left rear bumper radar sensor | 20A |
| B29/7 | Right rear bumper radar sensor | 20B |
| CAN B | Interior CAN | 22F |
| CAN B | Interior CAN | 22G |
| CAN C | Drive train CAN | 18L |
| CAN E1 | Chassis CAN 1 | 9D |
| CAN E1 | Chassis CAN 1 | 6F |
| CAN E1 | Chassis CAN 1 | 13G |
| CAN E1 | Chassis CAN 1 | 10H |
| CAN E1 | Chassis CAN 1 | 13F |
| CAN E2 | Chassis CAN 2 | 13F |
| CAN E2 | Chassis CAN 2 | 19D |
| CAN E2 | Chassis CAN 2 | 7G |
| CAN H | Vehicle dynamics CAN | 6D |
| CAN S1 | Radar CAN 1 | 17C |
| CAN S2 | Radar CAN 2 | 17B |
| Code 475 | Tire pressure monitor | 6H |
| Code 550 | Trailer hitch | 24H |
| Flex E | Chassis FlexRay | 12C |
| Flex E | Chassis FlexRay | 12B |
| M21/1 | Left outside mirror | 28J |
| M21/1e2 | Left Blind Spot Assist readiness and warning indicator | 30J |
| M21/2 | Right outside mirror | 28K |
| M21/2e2 | Right Blind Spot Assist readiness and warning indicator | 30K |
| N10/1 | Front SAM control unit with fuse and relay module | 17E |
| N28/1 | Trailer recognition control unit | 25H |
| N3/10 | ME-SFI [ME] control unit | 16H |
| N3/9 | CDI control unit | 13H |
| N30/6 | Regenerative braking system control unit | 2E |
| N30/7 | Premium Electronic Stability Program control unit | 2E |
| N49 | Steering angle sensor | 10B |
| N62/1 | Radar sensors control unit | 14A |
| N69/1 | Left front door control unit | 30E |
| N69/2 | Right front door control unit | 30E |
| N73 | Electronic ignition switch control unit | 10J |
| N80 | Steering column module control unit | 8A |
| N88 | Tire pressure monitor control unit | 7J |
| N93/7 | Chassis gateway control unit | 9E |
| S4 | Combination switch | 6B |
| U1510 | Valid for transmission 722.9 | 20H |
| U2031 | Valid for transmission 724 | 20H |
| U398 | Valid for transmission 725 (NAG3) | 20H |
| U74 | Valid for diesel engines | 12H |
| U75 | Valid for gasoline engines | 15H |
| U974 | Not valid for full hybrid drive | 1E |
| U978 | Valid for full hybrid drive | 1D |
| Y3/8n4 | Fully integrated transmission control unit | 21H |
