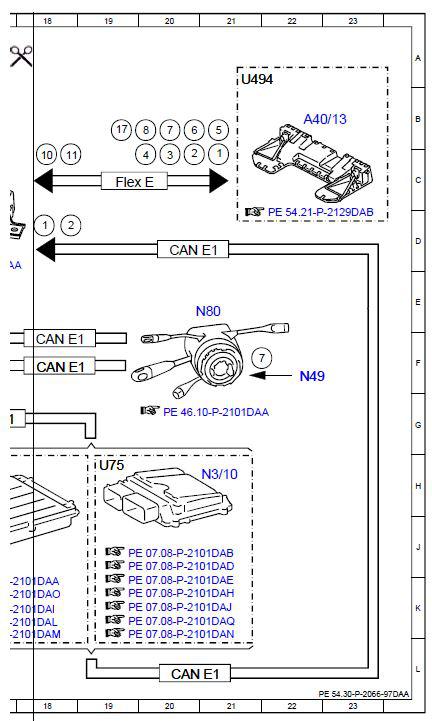

Electrical function schematic for Traffic Sign Assist - PE54.30-P-2066-97DAA
WARNING: This page does not describe the selected car, but rather 33 other vehicles, including the 2016 Mercedes-Benz E63 S AMG, 2016 Mercedes-Benz E400, 2016 Mercedes-Benz E350, 2016 Mercedes-Benz E300, and 2016 Mercedes-Benz E250. However, it is still accessible from the selected car via links, so may be relevant.
MODEL 212 as of model year 2014 with CODE 513 (Speed Limit Assist)
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Engine running, signal | 18D |
| 1 | Engine running, signal | 14G |
| 1 | Engine running, signal | 4G |
| 1 | Engine running, signal | 21C |
| 10 | Speed limit display request | 14A |
| 10 | Speed limit display request | 10K |
| 10 | Speed limit display request | 18C |
| 10 | Speed limit display request | 10A |
| 10 | Speed limit display request | 12D |
| 11 | Audio/COMAND display, message | 11K |
| 11 | Audio/COMAND display, message | 18C |
| 11 | Audio/COMAND display, message | 11G |
| 12 | Low voltage differential signal video signal data transfer, signal | 5K |
| 13 | Warning buzzer, actuation | 9B |
| 14 | Display, actuation | 5K |
| 15 | Outside temperature sensor, signal | 14E |
| 16 | Outside temperature, signal | 10B |
| 17 | Displayed outside temperature, signal | 2F |
| 17 | Displayed outside temperature, signal | 16B |
| 17 | Displayed outside temperature, signal | 19B |
| 2 | Drivetrain operational, signal | 18D |
| 2 | Drivetrain operational, signal | 15G |
| 2 | Drivetrain operational, signal | 4G |
| 2 | Drivetrain operational, signal | 20C |
| 3 | Wheel speed, signal | 11F |
| 3 | Wheel speed, signal | 4G |
| 3 | Wheel speed, signal | 20C |
| 3 | Wheel speed, signal | 15C |
| 4 | Yaw rate, lateral and longitudinal acceleration sensor, signal | 8D |
| 4 | Yaw rate, lateral and longitudinal acceleration sensor, signal | 11F |
| 4 | Yaw rate, lateral and longitudinal acceleration sensor, signal | 15C |
| 4 | Yaw rate, lateral and longitudinal acceleration sensor, signal | 5G |
| 4 | Yaw rate, lateral and longitudinal acceleration sensor, signal | 20C |
| 5 | Navigation data, signal | 12H |
| 5 | Navigation data, signal | 15D |
| 5 | Navigation data, signal | 21B |
| 5 | Navigation data, signal | 5G |
| 6 | Wiper status, signal | 15D |
| 6 | Wiper status, signal | 20B |
| 6 | Wiper status, signal | 6G |
| 7 | Steering angle sensor, signal | 21F |
| 7 | Steering angle sensor, signal | 14F |
| 7 | Steering angle sensor, signal | 17E |
| 7 | Steering angle sensor, signal | 20B |
| 7 | Steering angle sensor, signal | 6G |
| 8 | Trailer operation detected, signal | 14H |
| 8 | Trailer operation detected, signal | 14D |
| 8 | Trailer operation detected, signal | 20B |
| 8 | Trailer operation detected, signal | 7G |
| 9 | Warning and system messages, actuation | 13A |
| 9 | Warning and system messages, actuation | 10K |
| 9 | Warning and system messages, actuation | 12E |
| 9 | Warning and system messages, actuation | 11G |
| 9 | Warning and system messages, actuation | 10A |
| A1 | Instrument cluster | 12A |
| A1h1 | Warning buzzer | 8C |
| A40/11 | Multifunction camera | 2G |
| A40/13 | Stereo multifunction camera | 22B |
| A40/3 | COMAND control unit | 8J |
| A40/8 | Audio/COMAND display | 3K |
| B14 | Outside temperature sensor | 15E |
| B24/15 | Yaw rate, lateral and longitudinal acceleration sensor | 10D |
| CAN A | Telematics CAN | 6L |
| CAN B | Interior CAN | 14H |
| CAN B | Interior CAN | 11K |
| CAN E1 | Chassis CAN 1 | 9F |
| CAN E1 | Chassis CAN 1 | 18F |
| CAN E1 | Chassis CAN 1 | 14D |
| CAN E1 | Chassis CAN 1 | 10C |
| CAN E1 | Chassis CAN 1 | 20L |
| CAN E1 | Chassis CAN 1 | 20D |
| CAN E1 | Chassis CAN 1 | 17G |
| CAN E1 | Chassis CAN 1 | 18F |
| CAN E2 | Chassis CAN 2 | 15B |
| CAN E2 | Chassis CAN 2 | 10G |
| CAN E2 | Chassis CAN 2 | 5A |
| CAN E2 | Chassis CAN 2 | 5B |
| CAN E2 | Chassis CAN 2 | 5G |
| CAN E2 | Chassis CAN 2 | 5H |
| CAN H | Vehicle dynamics CAN | 8D |
| Code 512 | COMAND APS with DVD changer | 7H |
| Code 526 | COMAND with single DVD drive (without navigation) | 7H |
| Code 527 | COMAND APS (with navigation) | 7J |
| Code 528 | COMAND with DVD changer | 7J |
| Code 531 | COMAND APS | 7J |
| Code 550 | Trailer hitch | 13J |
| Flex E | Chassis FlexRay | 19C |
| LVDS | Low voltage differential signal | 6K |
| N10/1 | Front SAM control unit with fuse and relay module | 13E |
| N28/1 | Trailer recognition control unit | 13J |
| N3/10 | ME-SFI [ME] control unit | 21H |
| N3/9 | CDI control unit | 17H |
| N30/4 | Electronic Stability Program control unit | 6D |
| N30/6 | Regenerative braking system control unit | 5B |
| N30/7 | Premium Electronic Stability Program control unit | 6E |
| N49 | Steering angle sensor | 22F |
| N80 | Steering column module control unit | 21E |
| N93/7 | Chassis gateway control unit | 16C |
| U165 | Valid for AMG | 5E |
| U203 | Valid without DISTRONIC PLUS | 5D |
| U494 | Valid for driving assistance package | 21A |
| U495 | Not valid for driving assistance package | 1G |
| U74 | Valid for diesel engines | 16H |
| U75 | Valid for gasoline engines | 19H |
| U909 | Valid for DISTRONIC PLUS | 5E |
| U974 | Not valid for full hybrid drive | 5E |
| U974 | Not valid for full hybrid drive | 5E |
| U978 | Valid for full hybrid drive | 5B |
| U986 | Not valid for AMG | 5E |
