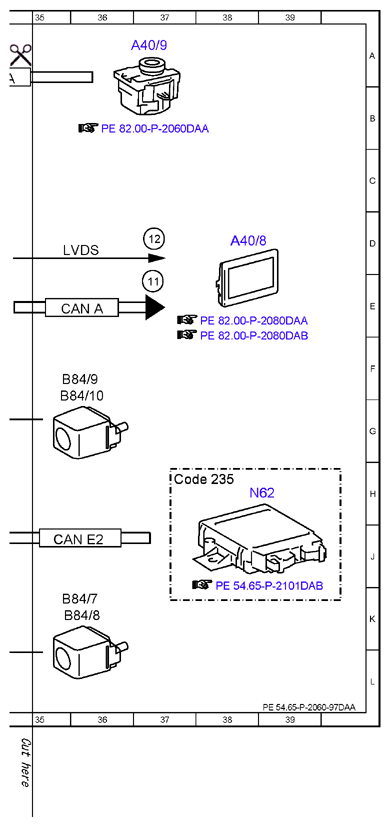

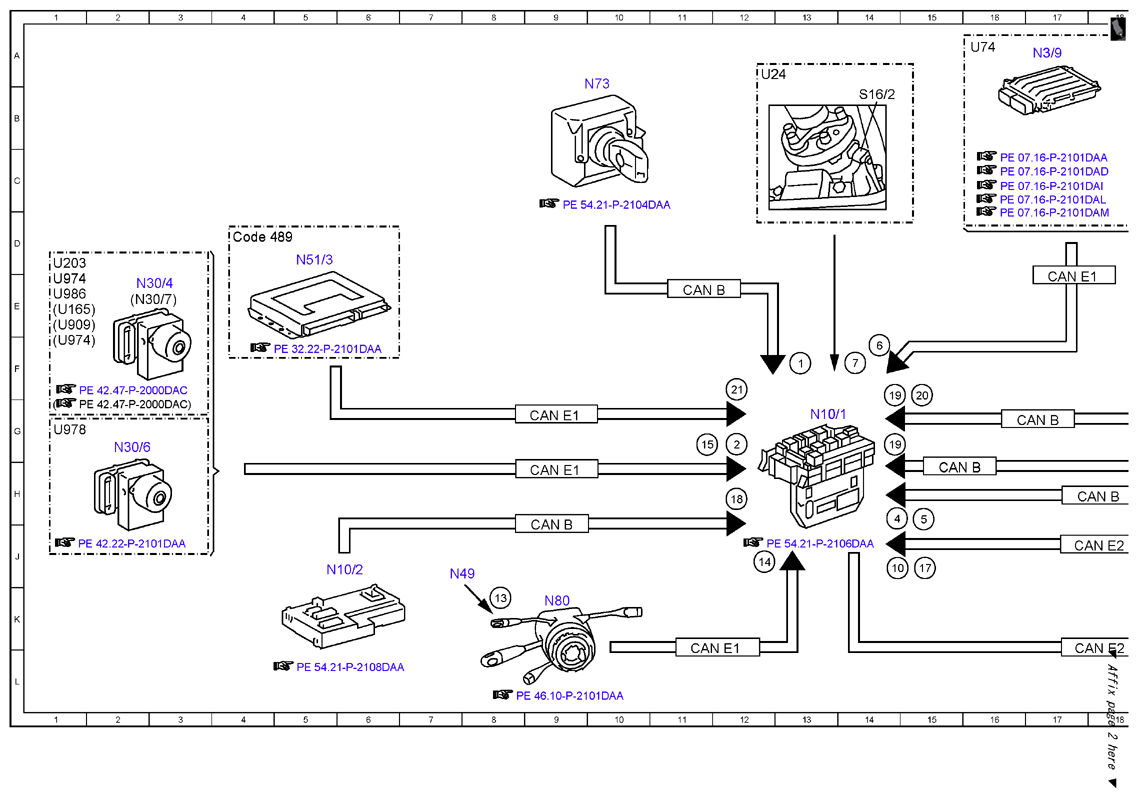

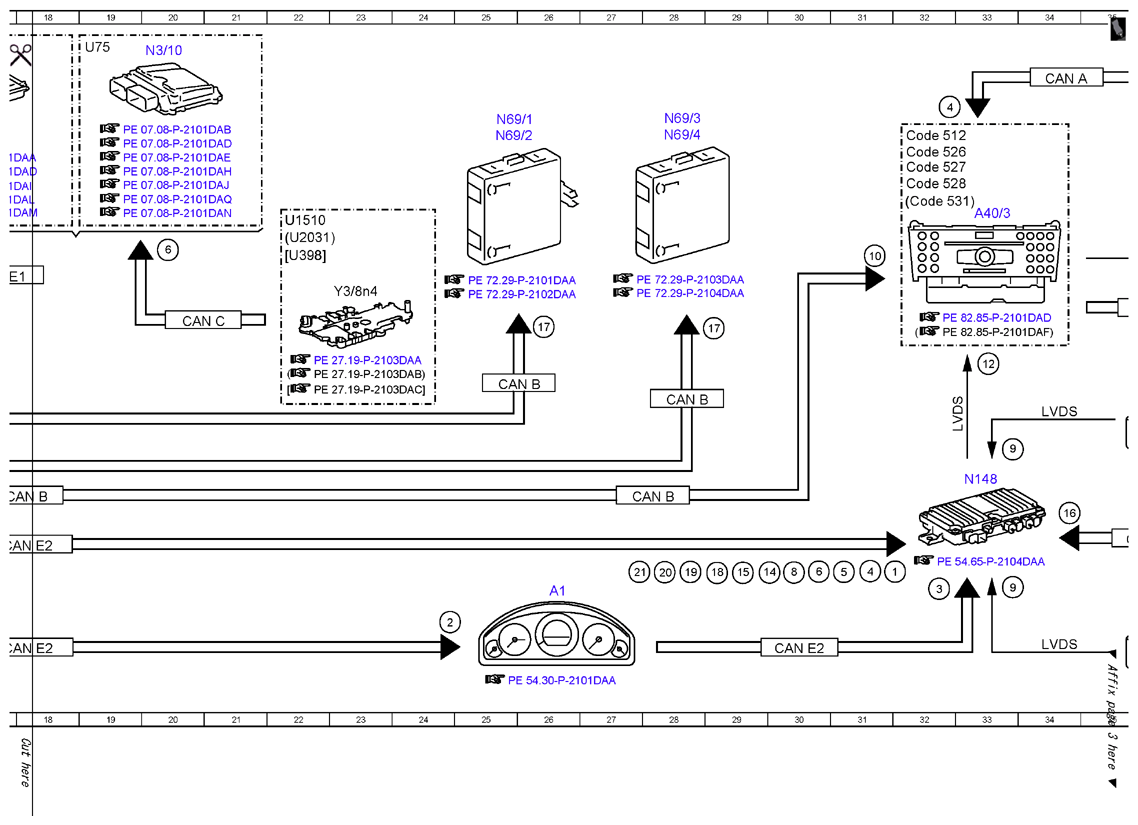

Electrical function schematic for 360 degree viewing system - PE54.65-P-2060-97DAA
WARNING: This page does not describe the selected car, but rather 33 other vehicles, including the 2016 Mercedes-Benz E63 S AMG, 2016 Mercedes-Benz E400, 2016 Mercedes-Benz E350, 2016 Mercedes-Benz E300, and 2016 Mercedes-Benz E250. However, it is still accessible from the selected car via links, so may be relevant.
MODEL 212 as of model year 2014 with CODE 501 (360 degree camera)
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Circuit 15, status | 31J |
| 1 | Circuit 15, status | 13F |
| 10 | 360° camera display, request | 31D |
| 10 | 360° camera display, request | 14J |
| 11 | Audio/COMAND display, request | 37E |
| 12 | Processed image data, signal | 37D |
| 12 | Processed image data, signal | 33F |
| 13 | Steering angle sensor, signal | 8K |
| 14 | Steering angle, signal | 12J |
| 14 | Steering angle, signal | 29J |
| 15 | Wheel angle, signal | 11G |
| 15 | Wheel angle, signal | 29J |
| 16 | Parking system, status | 34H |
| 17 | Ambient lamp, request | 15J |
| 17 | Ambient lamp, request | 26E |
| 17 | Ambient lamp, request | 29E |
| 18 | Trunk lid rotary tumbler switch, status | 12H |
| 18 | Trunk lid rotary tumbler switch, status | 29J |
| 19 | Door rotary tumbler switch, status | 14F |
| 19 | Door rotary tumbler switch, status | 28J |
| 2 | Wheel speed, signal | 12G |
| 2 | Wheel speed, signal | 24K |
| 20 | Automatic power folding mirrors, status | 15F |
| 20 | Automatic power folding mirrors, status | 28J |
| 21 | Vehicle level, status | 12F |
| 21 | Vehicle level, status | 27J |
| 3 | Vehicle speed, signal | 32K |
| 4 | Operation, signal | 32B |
| 4 | Operation, signal | 31J |
| 4 | Operation, signal | 14H |
| 5 | 360° camera function, status | 15H |
| 5 | 360° camera function, status | 29H |
| 6 | Selector lever position, status | 20D |
| 6 | Selector lever position, status | 14F |
| 6 | Selector lever position, status | 30J |
| 7 | Backup lamp switch, status | 14F |
| 8 | Reverse gear, status | 30J |
| 9 | Camera image, signal | 33K |
| 9 | Camera image, signal | 33G |
| A1 | Instrument cluster | 26K |
| A40/3 | COMAND control unit | 33D |
| A40/8 | Audio/COMAND display | 38D |
| A40/9 | Audio/COMAND control panel | 37A |
| B84/10 | Rear end 360° camera | 36G |
| B84/7 | Left outside mirror 360° camera | 35K |
| B84/8 | Right outside mirror 360° camera | 36K |
| B84/9 | Front end 360° camera | 35F |
| CAN A | Telematics CAN | 36E |
| CAN A | Telematics CAN | 34A |
| CAN B | Interior CAN | 9J |
| CAN B | Interior CAN | 17G |
| CAN B | Interior CAN | 25F |
| CAN B | Interior CAN | 28H |
| CAN B | Interior CAN | 11E |
| CAN B | Interior CAN | 18H |
| CAN B | Interior CAN | 28G |
| CAN B | Interior CAN | 15H |
| CAN C | Drive train CAN | 20E |
| CAN E1 | Chassis CAN 1 | 11L |
| CAN E1 | Chassis CAN 1 | 9H |
| CAN E1 | Chassis CAN 1 | 9G |
| CAN E1 | Chassis CAN 1 | 17E |
| CAN E2 | Chassis CAN 2 | 18L |
| CAN E2 | Chassis CAN 2 | 18J |
| CAN E2 | Chassis CAN 2 | 30L |
| CAN E2 | Chassis CAN 2 | 35J |
| Code 235 | Active Park Assist | 37H |
| Code 489 | AIRMATIC (air suspension with continuously adjustable damping) | 4D |
| Code 512 | COMAND APS with DVD changer | 32B |
| Code 526 | COMAND with single DVD drive (without navigation) | 32C |
| Code 527 | COMAND APS (with navigation) | 32C |
| Code 528 | COMAND with DVD changer | 32C |
| Code 531 | COMAND APS | 32C |
| LVDS | Low voltage differential signal | 36D |
| LVDS | Low voltage differential signal | 34G |
| LVDS | Low voltage differential signal | 34K |
| LVDS | Low voltage differential signal | 33G |
| N10/2 | Rear SAM control unit with fuse and relay module | 5J |
| N148 | 360° camera control unit | 33H |
| N3/10 | ME-SFI [ME] control unit | 20A |
| N3/9 | CDI control unit | 17A |
| N30/4 | Electronic Stability Program control unit | 2E |
| N30/6 | Regenerative braking system control unit | 2G |
| N30/7 | Premium Electronic Stability Program control unit | 2E |
| N49 | Steering angle sensor | 7J |
| N51/3 | AIRMATIC control unit | 5D |
| N62 | Parking system control unit | 38H |
| N69/1 | Left front door control unit | 25B |
| N69/2 | Right front door control unit | 25B |
| N69/3 | Left rear door control unit | 28B |
| N69/4 | Right rear door control unit | 28B |
| N73 | Electronic ignition switch control unit | 9B |
| N80 | Steering column module control unit | 9K |
| S16/2 | Backup lamp switch | 14B |
| U1510 | Valid for transmission 722.9 | 22D |
| U165 | Valid for AMG | 1E |
| U203 | Valid without DISTRONIC PLUS | 1D |
| U2031 | Valid for transmission 724 | 22D |
| U24 | Valid for manual transmission | 12A |
| U398 | Valid for transmission 725 (NAG3) | 22D |
| U74 | Valid for diesel engines | 16A |
| U75 | Valid for gasoline engines | 19A |
| U909 | Valid for DISTRONIC PLUS | 1E |
| U974 | Not valid for full hybrid drive | 1F |
| U974 | Not valid for full hybrid drive | 1E |
| U978 | Valid for full hybrid drive | 1G |
| U986 | Not valid for AMG | 1E |
| Y3/8n4 | Fully integrated transmission control unit | 23E |
