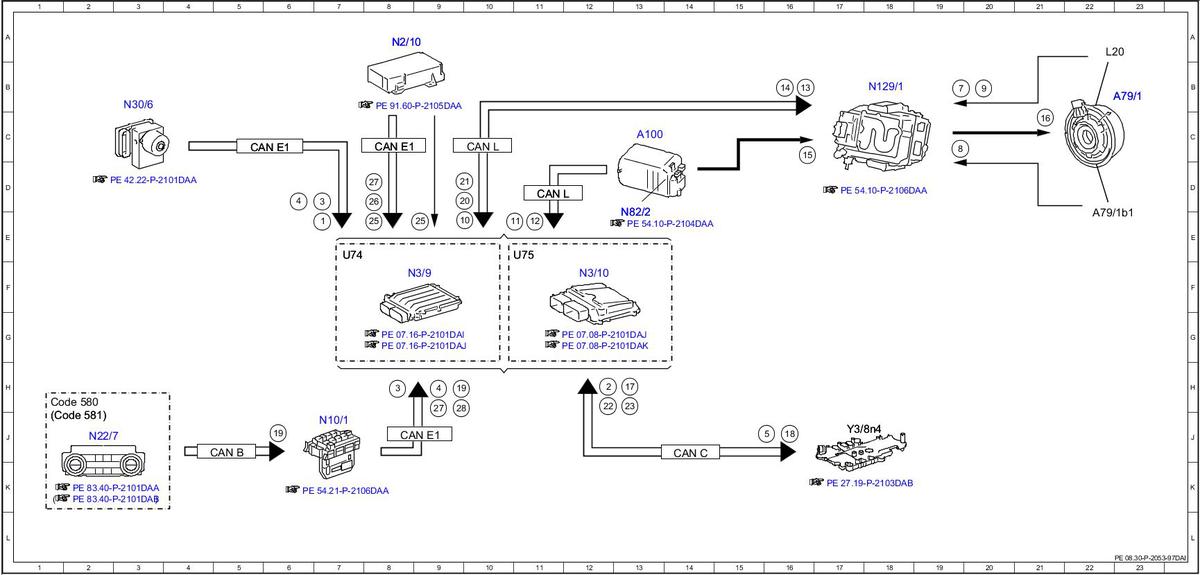

Electrical function schematic for automatic engine stop - PE08.30-P-2053-97DAI
WARNING: This page does not describe the selected car, but rather 33 other vehicles, including the 2016 Mercedes-Benz E63 S AMG, 2016 Mercedes-Benz E400, 2016 Mercedes-Benz E350, 2016 Mercedes-Benz E300, and 2016 Mercedes-Benz E250. However, it is still accessible from the selected car via links, so may be relevant.
ENGINE 276.952 in MODEL 212.095 as of model year 2014
ENGINE 651.924 in MODEL 212.098/298 as of model year 2014
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Wheel speed, signal | 7E |
| 10 | Electric machine, status | 10E |
| 11 | High-voltage battery voltage, signal | 11E |
| 12 | High-voltage battery temperature, signal | 11E |
| 13 | Discharge voltage and discharge current, request | 16B |
| 14 | Electric machine specified torque, request | 16B |
| 15 | Discharge current, energy flow | 16C |
| 16 | Discharge current for motor operation, energy flow | 21C |
| 17 | Wet clutch, status | 13H |
| 18 | Wet clutch, request | 16J |
| 19 | Air conditioning, status | 9H |
| 19 | Air conditioning, status | 6J |
| 2 | Gear range, status | 12H |
| 20 | Electric machine motor torque, signal | 10D |
| 21 | Electric machine rpm, signal | 10D |
| 22 | Electric transmission oil pump, status | 12H |
| 23 | Transmission oil temperature, signal | 13H |
| 25 | Crash, signal | 9E |
| 25 | Crash, signal | 8E |
| 26 | Seat belt buckle switch, status | 8D |
| 27 | Engine hood contact switch, status | 8D |
| 27 | Engine hood contact switch, status | 9J |
| 28 | Door rotary tumbler switch, status | 9J |
| 3 | Engine stop prohibited, request | 8H |
| 3 | Engine stop prohibited, request | 7D |
| 4 | Engine start, request | 9H |
| 4 | Engine start, request | 6D |
| 5 | Electric transmission oil pump, request ON | 16J |
| 7 | Electric machine rpm, signal | 19B |
| 8 | Electric machine temperature, signal | 19C |
| 9 | Electrical machine rotor position, signal | 20B |
| A100 | High-voltage battery module | 13C |
| A79/1 | Electric machine | 23B |
| A79/1b1 | Electric machine temperature sensor | 22D |
| CAN B | Interior CAN | 5J |
| CAN C | Drive train CAN | 14J |
| CAN E1 | Chassis CAN 1 | 6C |
| CAN E1 | Chassis CAN 1 | 8C |
| CAN E1 | Chassis CAN 1 | 8J |
| CAN L | Hybrid CAN | 10C |
| CAN L | Hybrid CAN | 11D |
| Code 580 | Automatic air conditioning | 1H |
| Code 581 | Comfort automatic air conditioning | 1J |
| L20 | Electric machine rotor position sensor | 23A |
| N10/1 | Front SAM control unit with fuse and relay module | 7J |
| N129/1 | Power electronics control unit | 18B |
| N2/10 | Supplemental restraint system control unit | 8A |
| N22/7 | Automatic air conditioning control and operating unit | 2J |
| N3/10 | ME-SFI [ME] control unit | 12F |
| N3/9 | CDI control unit | 9F |
| N30/6 | Regenerative braking system control unit | 3B |
| N82/2 | Battery management system control unit | 13E |
| U74 | Valid for diesel engines | 7F |
| U75 | Valid for gasoline engines | 11E |
| Y3/8n4 | Fully integrated transmission control unit | 17J |
