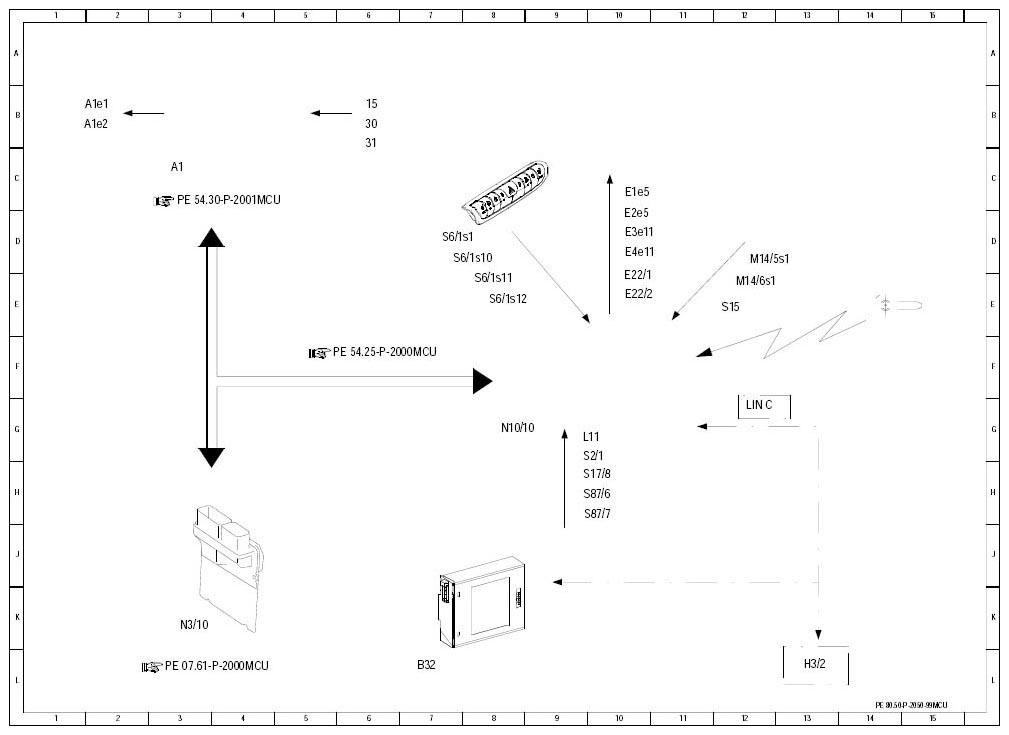

| A1 |
Instrument cluster |
3 C |
| A1e1 |
Left tern signal indicator lamp |
1 B |
| A1e2 |
Right turn signal indicator lamp |
1 B |
| B32 |
Microwave sensor |
7 L |
| E1e5 |
Left turn signal lamp |
10 C |
| E22/1 |
Left auxiliary turn signal lamp |
10 E |
| E22/2 |
Right auxiliary turn signal lamp |
10 E |
| E2e5 |
Right turn signal lamp |
10 D |
| E3e11 |
Left brake/turn signal light |
10 D |
| E4e11 |
Right brake/turn signal light |
10 D |
| H3/2 |
Alarm siren with inclination sensor |
13 L |
| L11 |
Transponder coil |
9 G |
| M14/5s1 |
Right door CL [ZV] microswitch |
12 D |
| M14/6s1 |
Left door CL [ZV] microswitch |
12 E |
| N10/10 |
SAM control unit |
8 G |
| N3/10 |
ME-SFI [ME] control module |
3 K |
| S15 |
Remote trunk release switch |
12 E |
| S17/8 |
Trunk lid rotary tumbler microswitch |
9 H |
| S2/1 |
Ignition/starter switch |
9 H |
| S6/1s1 |
Hazard flasher switch |
7 D |
| S6/1s10 |
Tow-away protection/interior protection switch |
7 D |
| S6/1s11 |
Inside unlock CL [ZV] switch |
8 E |
| S6/1s12 |
Inside lock CL [ZV] switch |
8 E |
| S87/6 |
Right door rotary tumbler microswitch |
9 H |
| S87/7 |
Left door rotary tumbler microswitch |
9 H |
