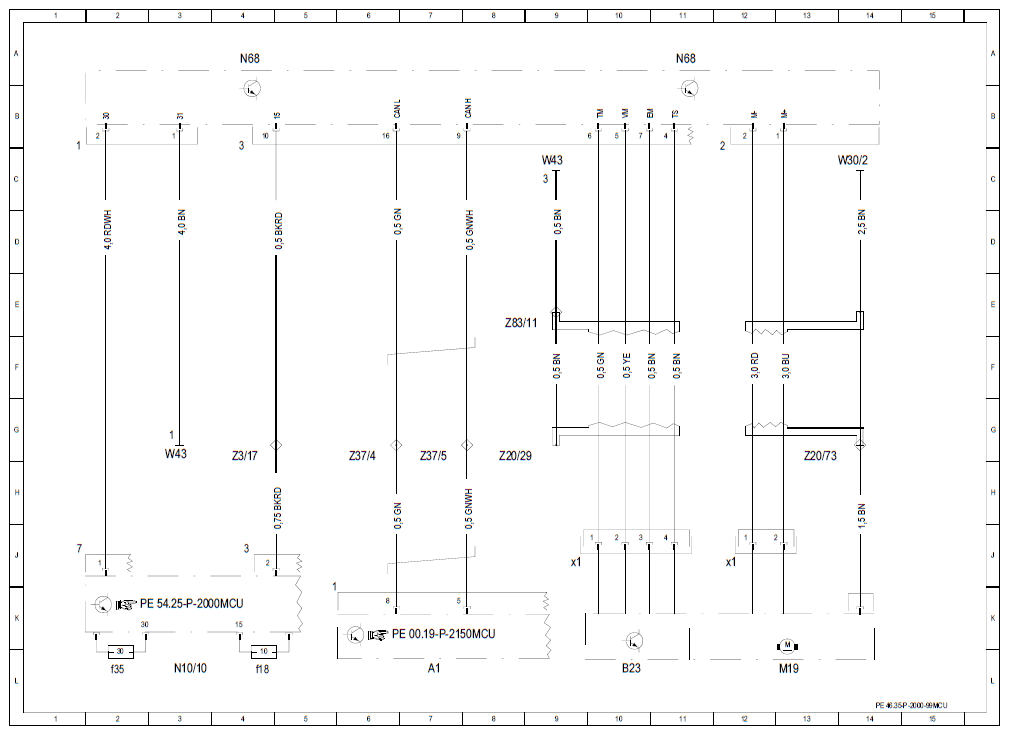

| A1 |
Instrument cluster |
7 L |
| B23 |
Power steering torque sensor |
10 L |
| B23x1 |
Power steering torque sensor connector |
9 J |
| M19 |
Power steering engine |
13 L |
| M19x1 |
Power steering connector |
12 J |
| N10/10 |
SAM control unit |
3 L |
| N10/10f18 |
Fuse 18 |
4 L |
| N10/10f35 |
Fuse 35 |
2 L |
| N68 |
Steering assist control module |
4 A |
| N68 |
Steering assist control module |
11 A |
| W30/2 |
Ground; power steering pump noise suppression |
13 C |
| W43 |
Ground (outside left fire wall) |
3 H |
| W43 |
Ground (outside left fire wall) |
9 C |
| Z20/29 |
Shield end insulated from outer shield |
8 H |
| Z20/73 |
Screening connector sleeve |
13 H |
| Z3/17 |
Circuit 15 (fused) connector sleeve |
4 H |
| Z37/4 |
Power steering CAN bus connector sleeve (low) |
6 H |
| Z37/5 |
Power steering CAN bus connector sleeve (high) |
7 H |
| Z83/11 |
Screening connector sleeve |
8 E |
