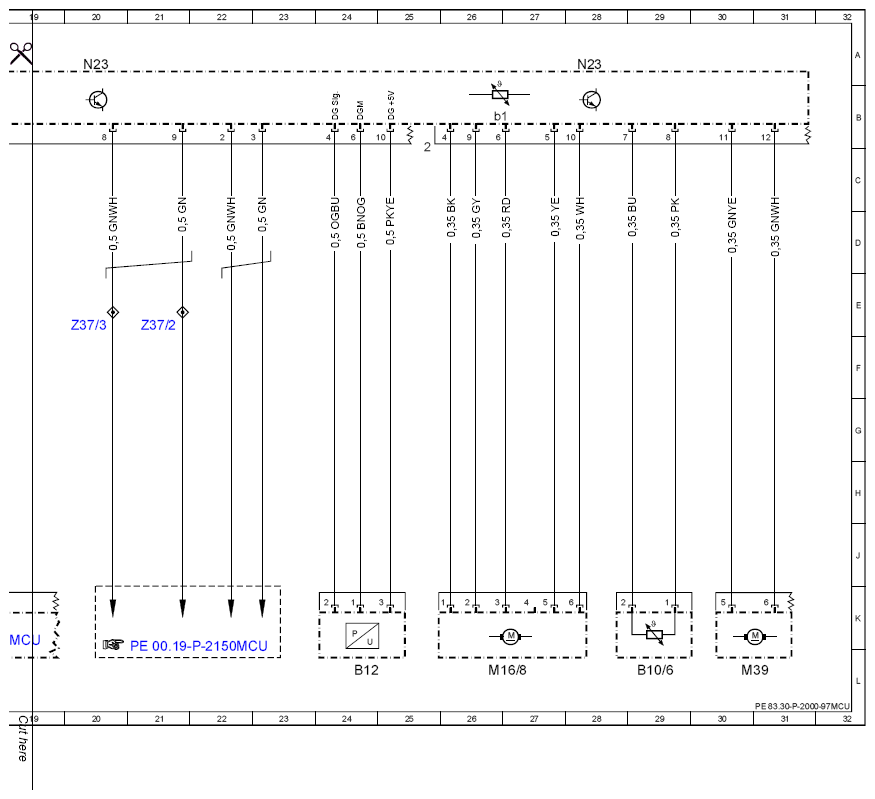

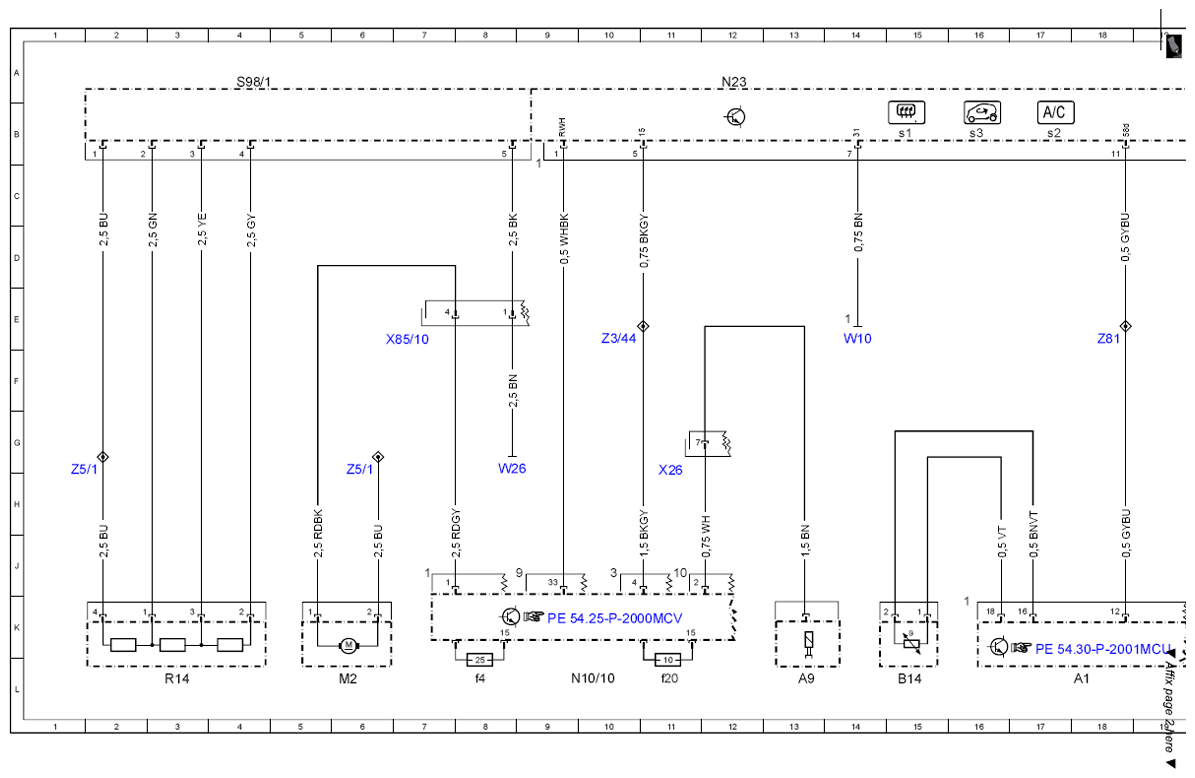

Wiring diagram of air conditioning - PE83.30-P-2000-97MCU
Document number:
Document title:
| Code: | Designation: | Position: |
|---|---|---|
| A1 | Kombiinstrument | 18L |
| A9 | Kaltemittelverdichter | 13L |
| B10/6 | Temperaturfuhler Verdampfer | 29L |
| B12 | Geber Kaltemitteldruck | 24L |
| B14 | Temperaturfuhler AuBentemperaturanzeige | 15L |
| M16/8 | Stellglied Mischluftklappe | 26L |
| M2 | Geblasemotor | 6L |
| M39 | Stellmotor Umluftklappe | 30L |
| N10/10 | Steuergerat SAM | 10L |
| N10/10f20 | Sicherung 20 | |
| N10/10f4 | Sicherung 4 | 8L |
| N23 | Bediengerat Heizung / Klima | 12A |
| N23 | Bediengerat Heizung / Klima | 20A |
| N23 | Bediengerat Heizung / Klima | 28A |
| N23b1 | Innentemperaturfuhler | |
| N23s1 | Schalter Heckscheibenheizung | |
| N23s2 | Schalter Klimaanlage | |
| N23s3 | Schalter Umluft | |
| R14 | Vorwiderstandsgruppe Geblasemotor | 3L |
| S98/1 | Geblaseschalter | 4A |
| W10 | Masse Batterie | 14E |
| W26 | Masse Mitteltunnel | 8H |
| X26 | Steckverbindung Innenraum-Motor | 11H |
| X85/10 | Steckverbindung Heizung oder Klima | 7E |
| Z3/44 | Endhulse Klemme 15 gesichert Kombi Radio | 10E |
| Z37/2 | Endhulse CAN-Motor-Bus (low) | 21E |
| Z37/3 | Endhulse CAN-Motor-Bus (high) | 20E |
| Z5/1 | Endhulse Geblase/Lufter | 1H |
| Z5/1 | Endhulse Geblase/Lufter | 6H |
| Z81 | Endhulse Klemme 58d | 18E |
