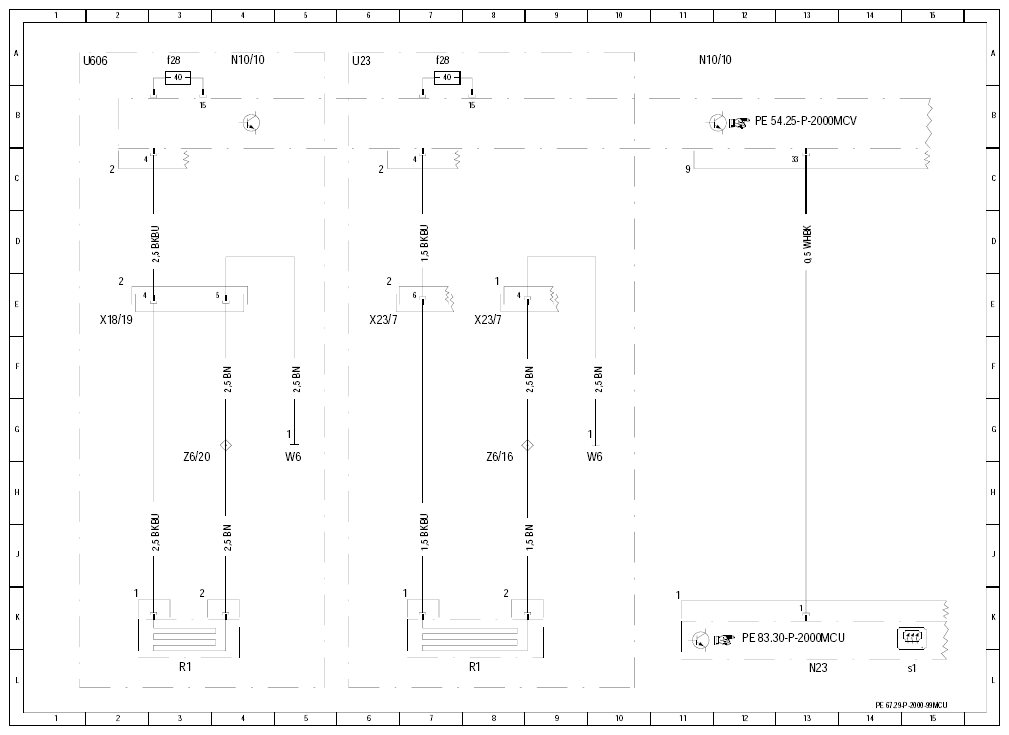

| N10/10 |
SAM control unit |
4 A |
| N10/10 |
SAM control unit |
11 A |
| N10/10f28 |
Fuse 28 |
2 A |
| N10/10f28 |
Fuse 28 |
7 A |
| N23 |
Heater/AC operating unit |
13 L |
| N23s1 |
Rear window defroster switch |
14 L |
| R1 |
Heated rear window |
3 L |
| R1 |
Heated rear window |
8 L |
| U23 |
Valid for cabriolet |
6 A |
| U606 |
Valid for all except convertibles |
1 A |
| W6 |
Ground (left wheelhousing in trunk) |
5 H |
| W6 |
Ground (left wheelhousing in trunk) |
9 H |
| X18/19 |
Trunk lid connector |
2 E |
| X23/7 |
Soft top connector |
6 E |
| X23/7 |
Soft top connector |
8 E |
| Z6/16 |
Soft top ground connector sleeve |
8 H |
| Z6/20 |
Trunk lid ground connector sleeve |
3 H |
