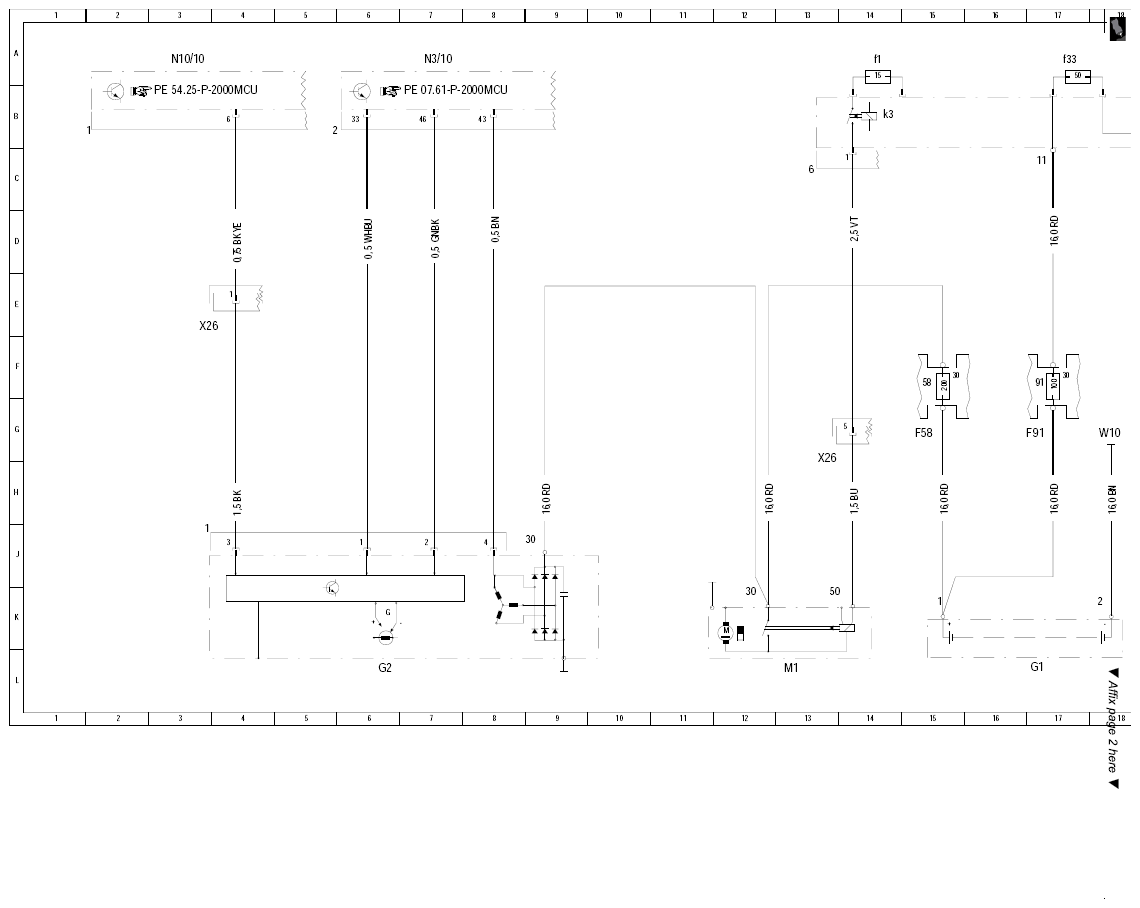

Wiring diagram for starter, alternator - PE15.00-P-2000-99MCU
| Code: | Designation: | Position: |
|---|---|---|
| F58 | xxx | 15 G |
| F91 | SAM prefuse | 16 G |
| G1 | Battery | 17 L |
| G2 | Generator | 6 L |
| M1 | Starter | 13 L |
| N10/10 | SAM control unit | 3 A |
| N10/10 | SAM control unit | 19 A |
| N10/10f1 | Fuse 1 | 14 A |
| N10/10f33 | Fuse 33 | 17 A |
| N10/10k3 | Starter relay | 14 B |
| N3/10 | ME-SFI [ME] control module | 7 A |
| S2/1 | Ignition/starter switch | 20 L |
| W10 | Ground (battery) | 18 G |
| X26 | Interior-engine connector | 3 E |
| X26 | Interior-engine connector | 13 H |
