Remove/install longitudinal member paneling - AR88.80-P-6000MCC
MODEL 451.3/4
| Removal | |

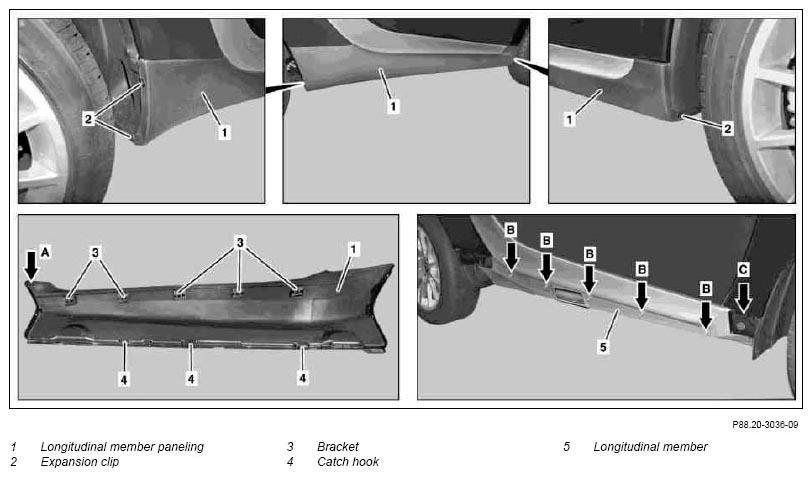

| 1 | Remove expansion clip (2) at front and rear from longitudinal member paneling (1). |
| 2 | Unclip catch hook (4) on longitudinal member paneling (1) from longitudinal member (5). |
| 3 | Carefully pull longitudinal member paneling (1) toward outside in front area and slide toward rear until bracket (arrow A) separates from guide (arrow C). |
| 4 | Carefully pull longitudinal member paneling (1) in front area toward outside, slide toward rear and remove. |
| 5 | Unscrew brackets (3) still located on the threaded studs (arrows B) on the longitudinal member (5). |
| Install | |
| 6 | Insert brackets (3) into guides on longitudinal member paneling (1). |
| 7 | Position bracket (arrow A) in guide (arrow C) and clip brackets (3) on longitudinal member paneling (1) into threaded studs (arrows B) on longitudinal member (5). |
| 8 | Clip catch hook (4) on longitudinal member paneling (1) into longitudinal member (5). |
| 9 | Install expansion clip (2) on longitudinal member paneling (1) at front and rear. |
