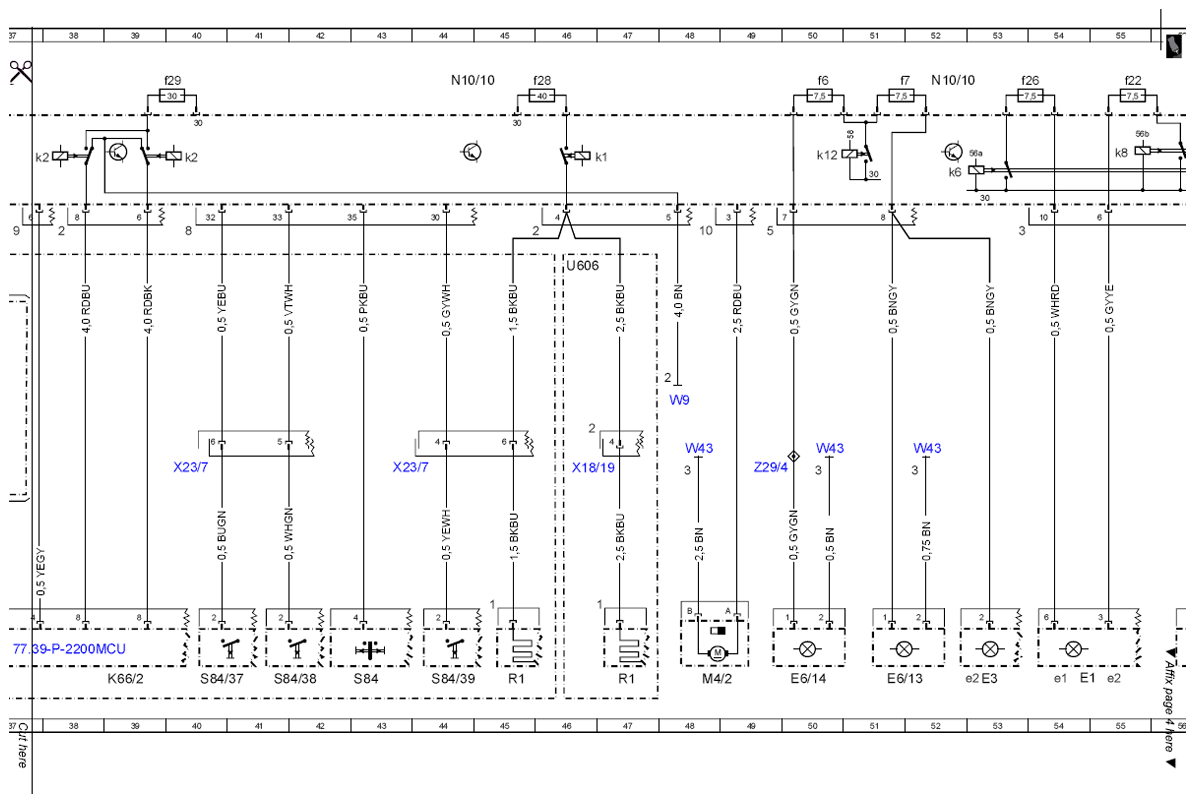

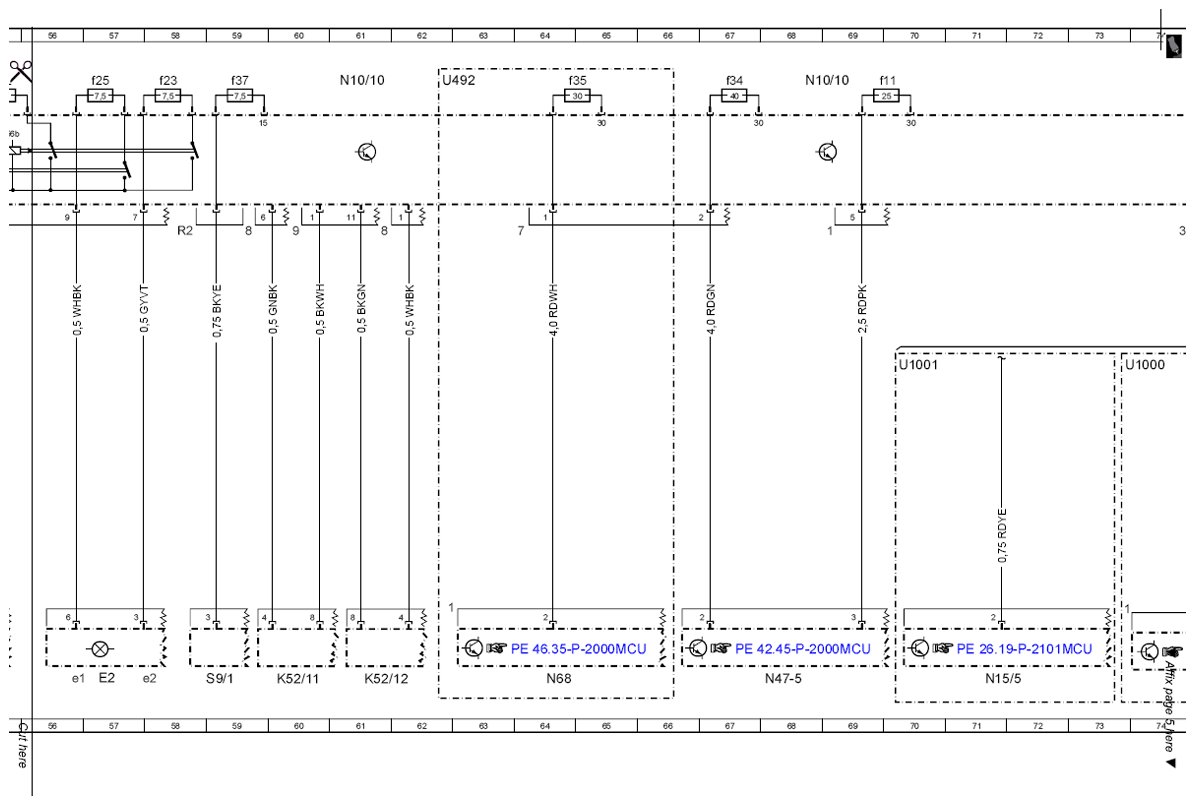

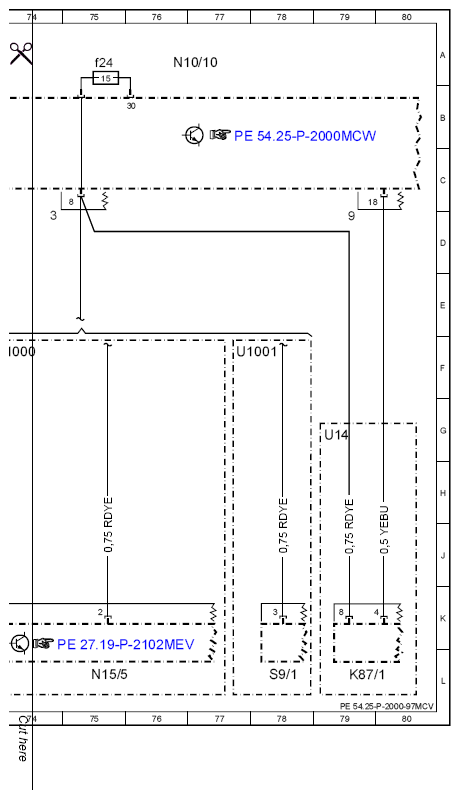

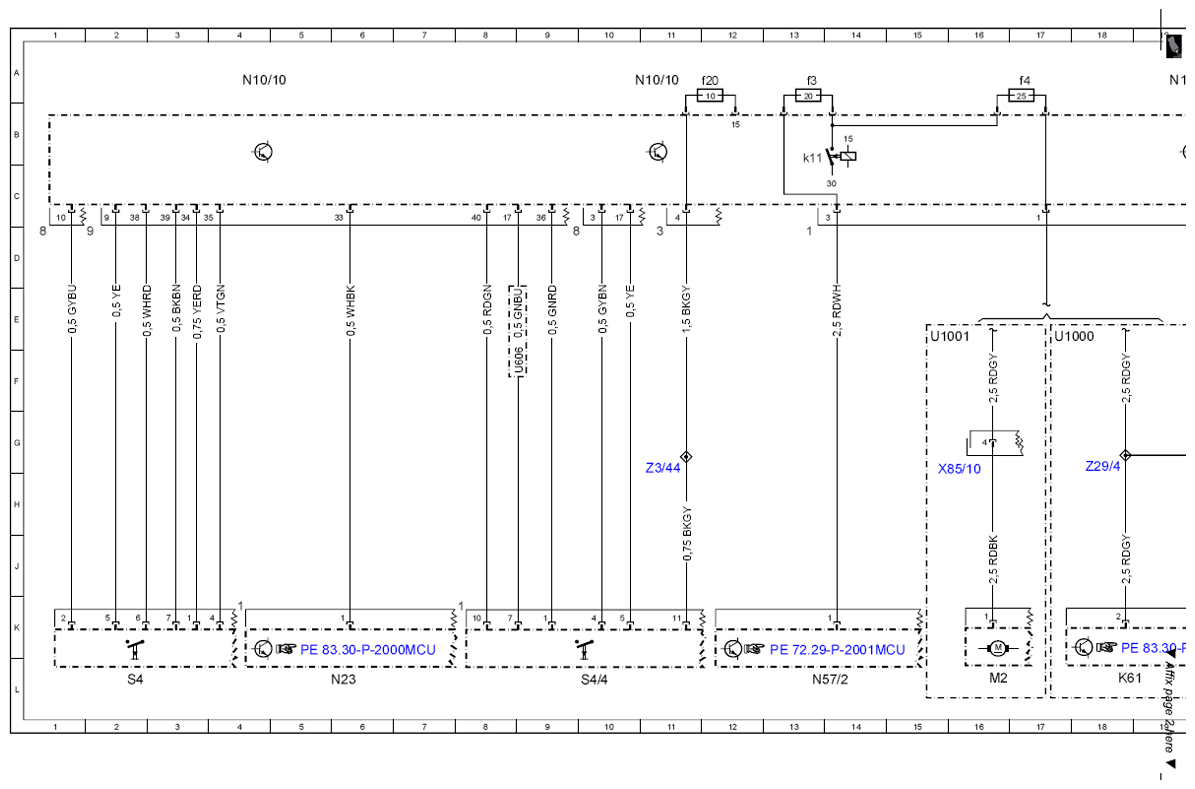

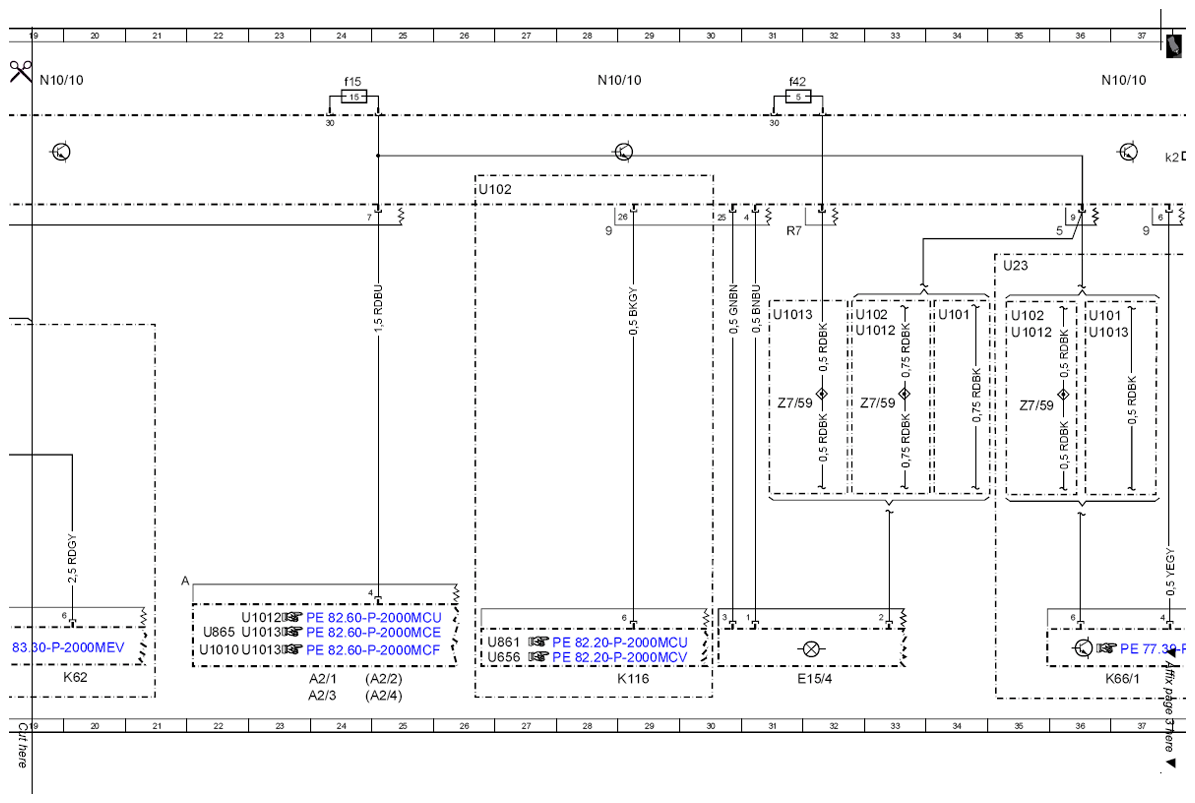

| A2/1 |
smart radio 9 |
24L |
| A2/2 |
smart radio 10 |
25L |
| A2/3 |
smart Entry radio |
24L |
| A2/4 |
smart Premium radio |
25L |
| E1 |
Left front lamp unit |
54L |
| E15/4 |
Front interior lamp |
32L |
| E1e1 |
Left high beam |
|
| E1e2 |
Left low beam |
|
| E2 |
Right front lamp unit |
57L |
| E2e1 |
Right high beam |
|
| E2e2 |
Right low beam |
|
| E3 |
Left taillamp |
53L |
| E3e2 |
Left taillamp |
|
| E6/13 |
Left standing lamp |
51L |
| E6/14 |
Right standing lamp |
50L |
| K116 |
Relay for shutoff-capable interior lamp |
29L |
| K52/11 |
Left turn signal/stop lamp relay |
60L |
| K52/12 |
Right turn signal/stop lamp relay |
61L |
| K61 |
Blower motor relay 1 |
18L |
| K62 |
Blower motor relay 2 |
20L |
| K66/1 |
Open soft top relay |
37L |
| K66/2 |
Close soft top relay |
39L |
| K87/1 |
Rear fog lamp relay |
79L |
| M2 |
Blower motor |
16L |
| M4/2 |
Coolant fan motor |
48L |
| N10/10 |
SAM control unit |
76A |
| N10/10 |
SAM control unit |
19A |
| N10/10 |
SAM control unit |
61A |
| N10/10 |
SAM control unit |
52A |
| N10/10 |
SAM control unit |
44A |
| N10/10 |
SAM control unit |
11A |
| N10/10 |
SAM control unit |
68A |
| N10/10 |
SAM control unit |
4A |
| N10/10 |
SAM control unit |
28A |
| N10/10 |
SAM control unit |
37A |
| N10/10f11 |
Fuse 11 |
70A |
| N10/10f15 |
Fuse 15 |
24A |
| N10/10f20 |
Fuse 20 |
12A |
| N10/10f22 |
Fuse |
22 |
| N10/10f23 |
Fuse |
23 |
| N10/10f24 |
Fuse 24 |
75A |
| N10/10f25 |
Fuse |
25 |
| N10/10f26 |
Fuse 26 |
54A |
| N10/10f28 |
Fuse 28 |
46A |
| N10/10f29 |
Fuse 29 |
40A |
| N10/10f3 |
Fuse 3 |
13A |
| N10/10f34 |
Fuse 34 |
67A |
| N10/10f35 |
Fuse 35 |
64A |
| N10/10f37 |
Fuse 37 (slot R2) |
59A |
| N10/10f4 |
Fuse |
4 |
| N10/10f42 |
Fuse 42 (slot R7) |
31A |
| N10/10f6 |
Fuse |
6 |
| N10/10f7 |
Fuse 7 |
51A |
| N10/10k1 |
Heated rear window relay |
|
| N10/10k11 |
Heater blower relay |
|
| N10/10k12 |
Standing lamps relay |
|
| N10/10k2 |
Soft top "open" and soft top "closed" relay |
|
| N10/10k2 |
Soft top "open" and soft top "closed" relay |
|
| N10/10k6 |
High beam relay |
|
| N10/10k8 |
Low beam headlamp relay |
|
| N15/5 |
Electronic selector lever module control unit |
71L |
| N15/5 |
Electronic selector lever module control unit |
75L |
| N23 |
Heater/AC operating unit |
6L |
| N47-5 |
ESP control unit |
68L |
| N57/2 |
Power window convenience feature control unit |
13L |
| N68 |
Steering assist control unit |
64L |
| R1 |
Heated rear window |
47L |
| R1 |
Heated rear window |
45L |
| S4 |
Combination switch |
2L |
| S4/4 |
Right wiper switch |
10L |
| S84 |
Power soft top switch |
43L |
| S84/37 |
Soft top microswitch |
40L |
| S84/38 |
Left roof cassette microswitch |
41L |
| S84/39 |
Right rear soft top microswitch |
44L |
| S9/1 |
Stop lamp switch |
59L |
| S9/1 |
Stop lamp switch |
78L |
| U1000 |
Valid for model 451.391/491 |
17E |
| U1000 |
Valid for model 451.391/491 |
73F |
| U1001 |
Not valid for model 451.391/491 |
15E |
| U1001 |
Not valid for model 451.391/491 |
77F |
| U1001 |
Not valid for model 451.391/491 |
70F |
| U101 |
Valid up to 02/2009 |
36E |
| U101 |
Valid up to 02/2009 |
34E |
| U1010 |
Valid for radio with Premium sound system |
22K |
| U1012 |
Valid up to 30/08/2010 |
35E |
| U1012 |
Valid up to 30/08/2010 |
32E |
| U1012 |
Valid up to 30/08/2010 |
23K |
| U1013 |
Valid as of 31/08/2010 |
36E |
| U1013 |
Valid as of 31/08/2010 |
31E |
| U1013 |
Valid as of 31/08/2010 |
23K |
| U102 |
Valid as of 03/2009 |
35E |
| U102 |
Valid as of 03/2009 |
32E |
| U102 |
Valid as of 03/2009 |
26C |
| U14 |
Valid for rain/light sensor |
79G |
| U23 |
Valid for convertibles |
35D |
| U492 |
Valid for power steering |
62A |
| U606 |
Valid for all except convertibles |
46D |
| U606 |
Valid for all except convertibles |
8E |
| U656 |
Valid for interior lights package |
27L |
| U861 |
Valid for versions without interior light package |
27K |
| U865 |
Valid for Entry radio |
22K |
| W43 |
Ground (outside left fire wall) |
48G |
| W43 |
Ground (outside left fire wall) |
52G |
| W43 |
Ground (outside left fire wall) |
50G |
| W9 |
Ground (left front, at lamp unit) |
48F |
| X18/19 |
Trunk lid connector |
46G |
| X23/7 |
Soft top connector |
43G |
| X23/7 |
Soft top connector |
40G |
| X85/10 |
Heating or air conditioning connector |
16H |
| Z29/4 |
Circuit 58R (fused) connector sleeve |
49G |
| Z29/4 |
Circuit 58R (fused) connector sleeve |
18G |
| Z3/44 |
Instrument cluster - radio circuit 15 (fused) connector sleeve |
11G |
| Z7/59 |
Tml. 30 connector sleeve |
33F |
| Z7/59 |
Tml. 30 connector sleeve |
35F |
| Z7/59 |
Tml. 30 connector sleeve |
31F |
