Brakes Mechanical
>>
Adjustments
>>
Brake Booster Push Rod
Brake Booster Push Rod
For procedure, see
Fig 1
.

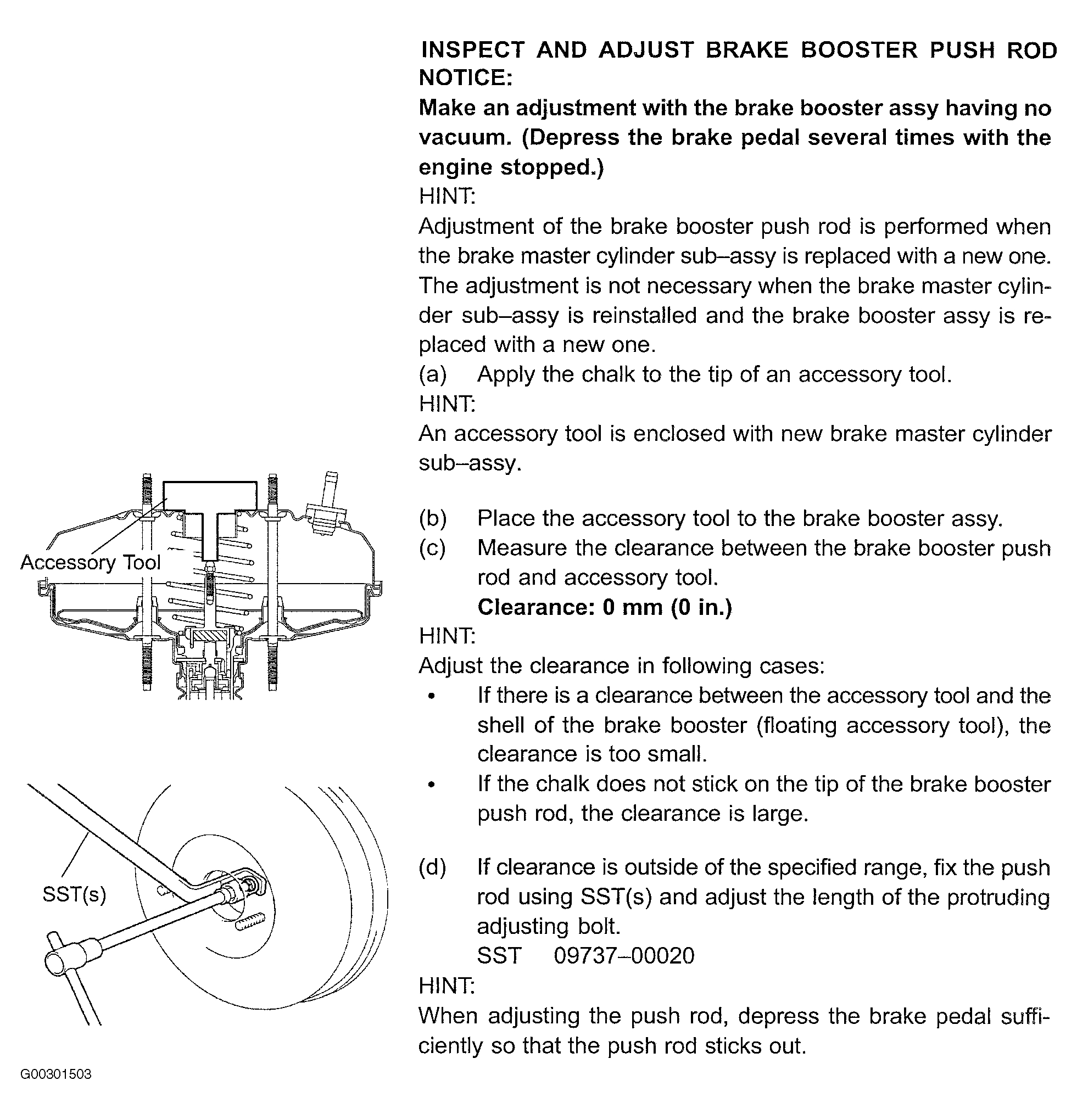

Fig 1: Adjusting Brake Booster Push Rod
Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
