Compartment Assembly, Door, Striker, Latch Replacement - Instrument Panel
Compartment Assembly, Door, Striker, Latch Replacement - Instrument Panel

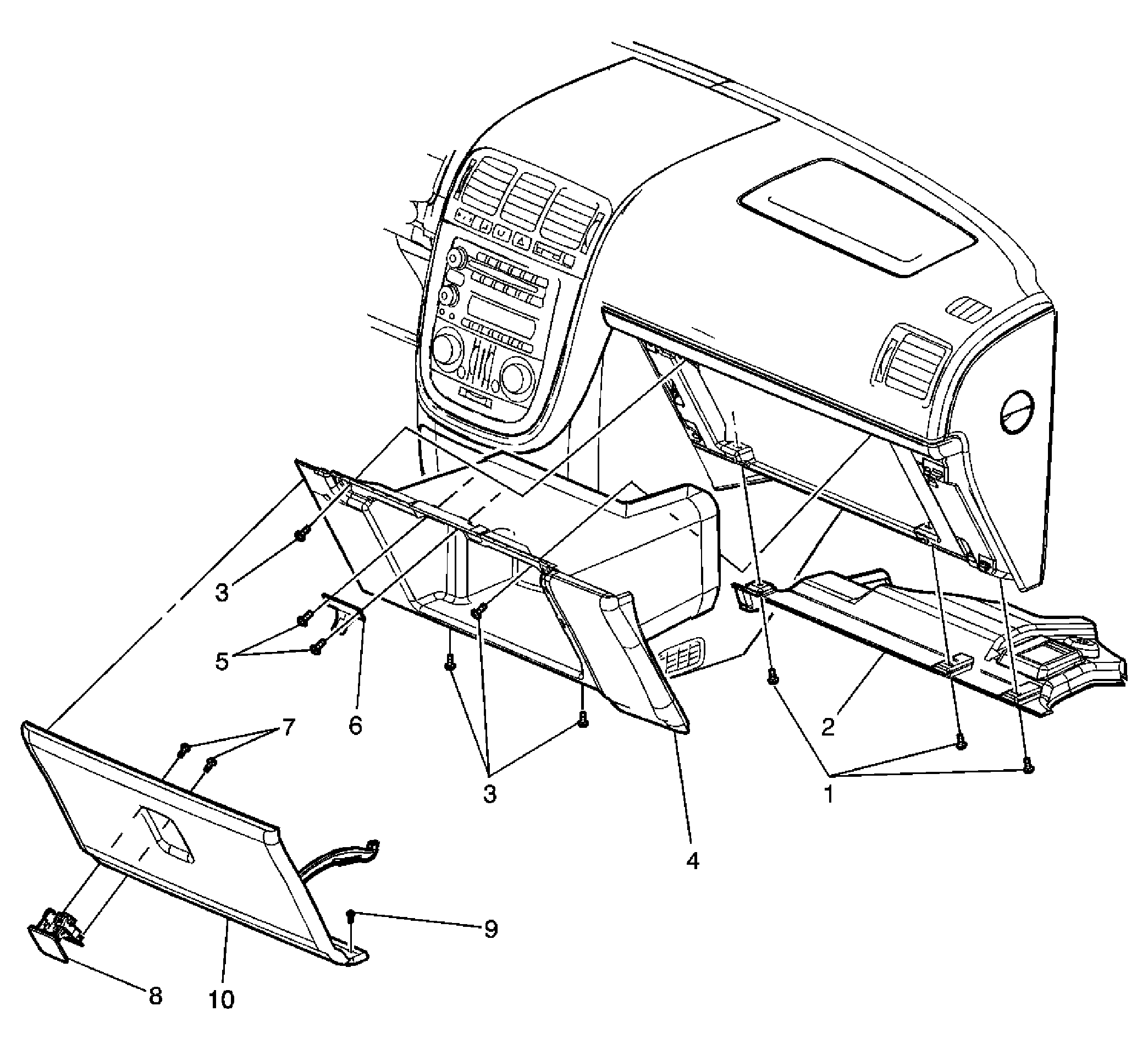

| Callout | Component Name |
|---|---|
|
NOTE:
Refer to Fastener Notice
. Fastener Tightening Specifications:
Refer to Fastener Tightening Specifications . |
|
| Instrument Panel (I/P) Compartment Assembly Replacement | |
| 1 | Retainer, I/P Insulator Panel (Qty: 3) |
| 2 | Panel, I/P Insulator |
| 3 | Screw, I/P Compartment (Qty: 4) Tighten: 2 N.m (18 lb in) |
| 4 | Compartment Assembly, I/P |
| I/P Compartment Door Lock Striker Replacement | |
| 5 | Screw, I/P Compartment Door Lock Striker (Qty: 2) Tighten: 4 N.m (25 lb in) |
| 6 | Striker, I/P Compartment Door Lock |
| I/P Compartment Latch Replacement | |
| 7 | Screw, I/P Compartment Latch (Qty: 2) Tighten: 2 N.m (18 lb in) |
| 8 | Latch, I/P Compartment |
| I/P Compartment Door Replacement | |
| 9 | Screw, I/P Compartment Door Hinge (Qty: 6) Tighten: 2 N.m (18 lb in) |
| 10 | Door Assembly, I/P Compartment |
