Grounding Point G45 (Only 5D)
>>
Notes
Grounding Point G45 (Only 5D): Notes

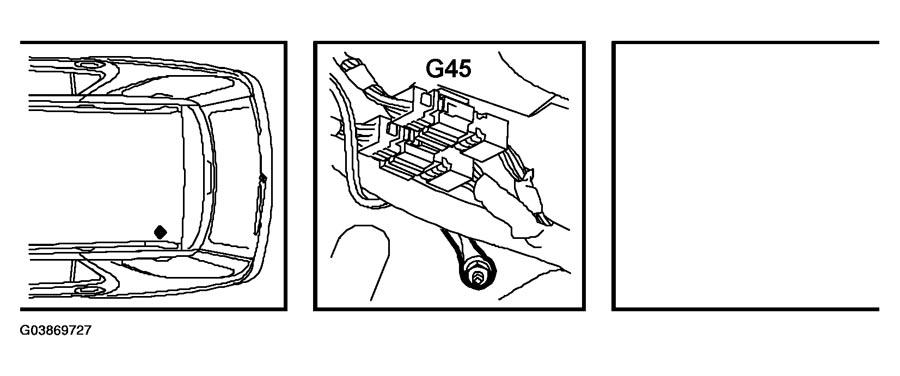

Fig 1: Identifying Grounding Point G45 And Location (Only 5D)
Courtesy of SAAB-SCANIA OF AMERICA, INC.

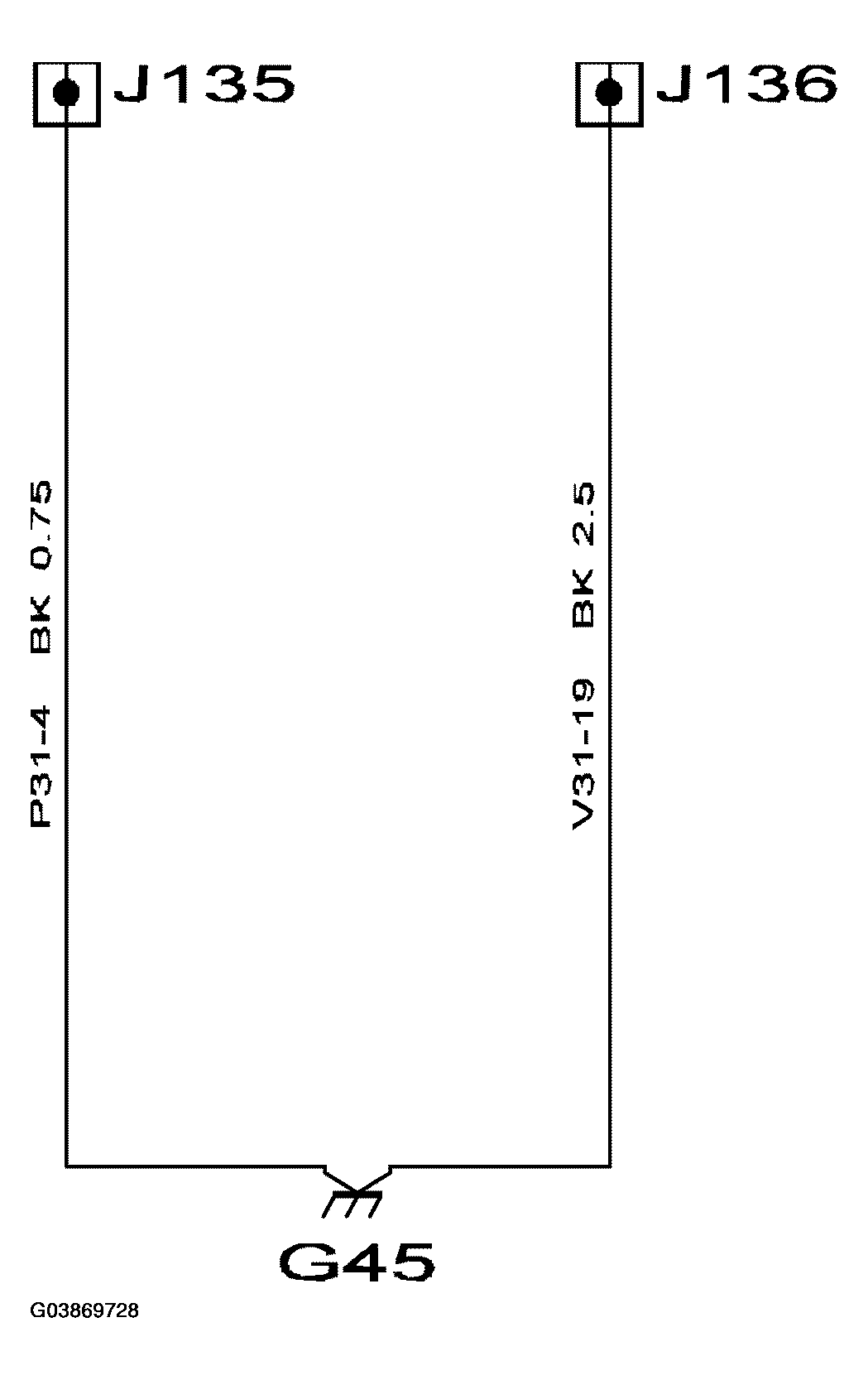

Fig 2: Identifying Crimp J135 Wiring Diagram - Tailgate Wiring Harness
Courtesy of SAAB-SCANIA OF AMERICA, INC.
Location:
In roof above LH D-pillar.
