Connected components 5D

CONNECTED COMPONENTS 5D

  Via crimp J120, rear harness
13RL Lamp, parking light, rear, LH
13RR Lamp, parking light, rear, RH
27RL Lamp, direction indicator, rear, LH
27RR Lamp, direction indicator, rear, RH
30RL Lamp, brake light, LH
30RR Lamp, brake light, RH
355 CD changer
630 Control module, SPA

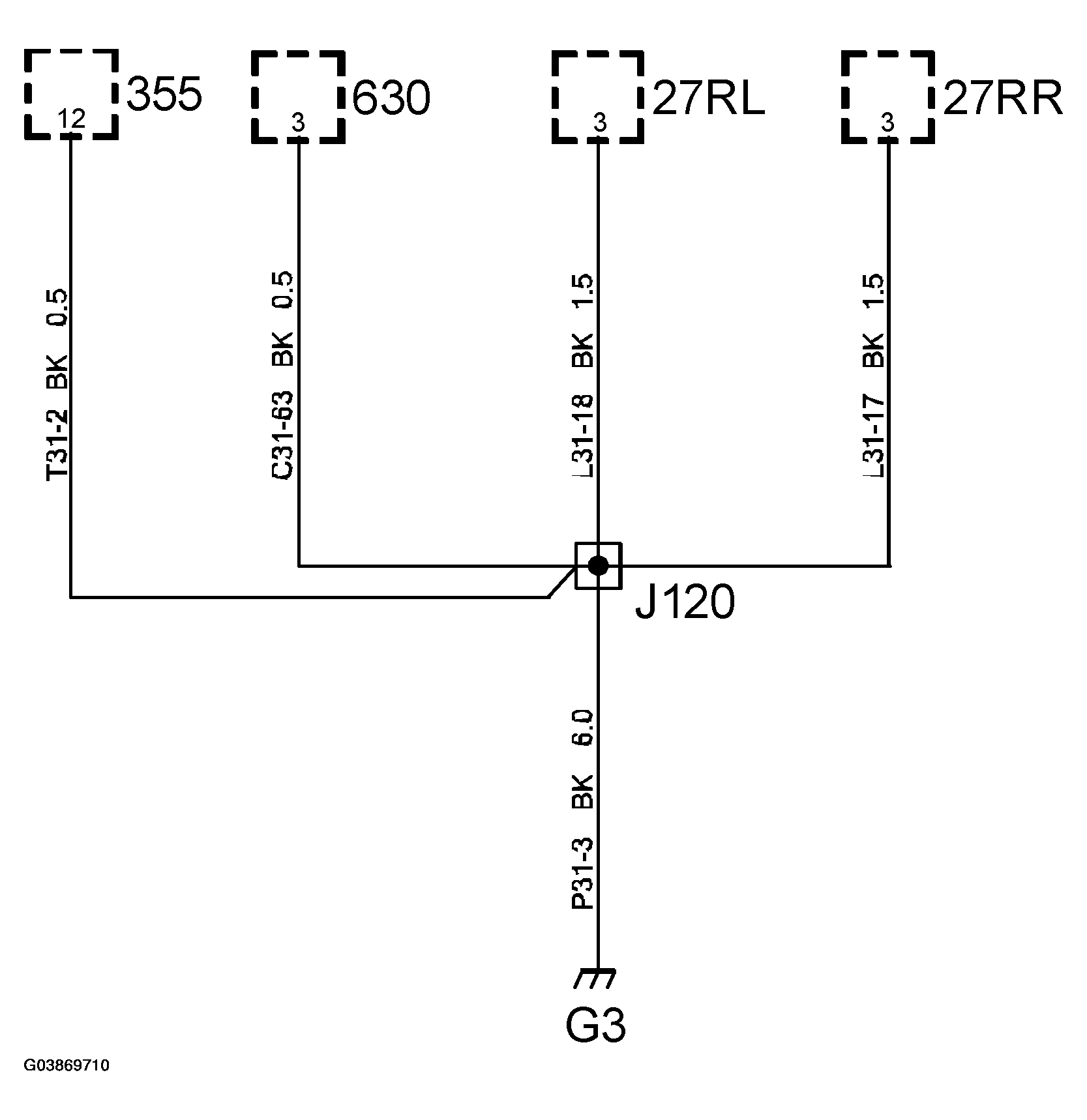

Fig 1: Identifying Crimp J120 Wiring Diagram - Rear Harness
G03869710Courtesy of SAAB-SCANIA OF AMERICA, INC.
