Buzzers, Relays & Timers
BUZZERS, RELAYS & TIMERS LOCATION
| Component | Location |
|---|---|

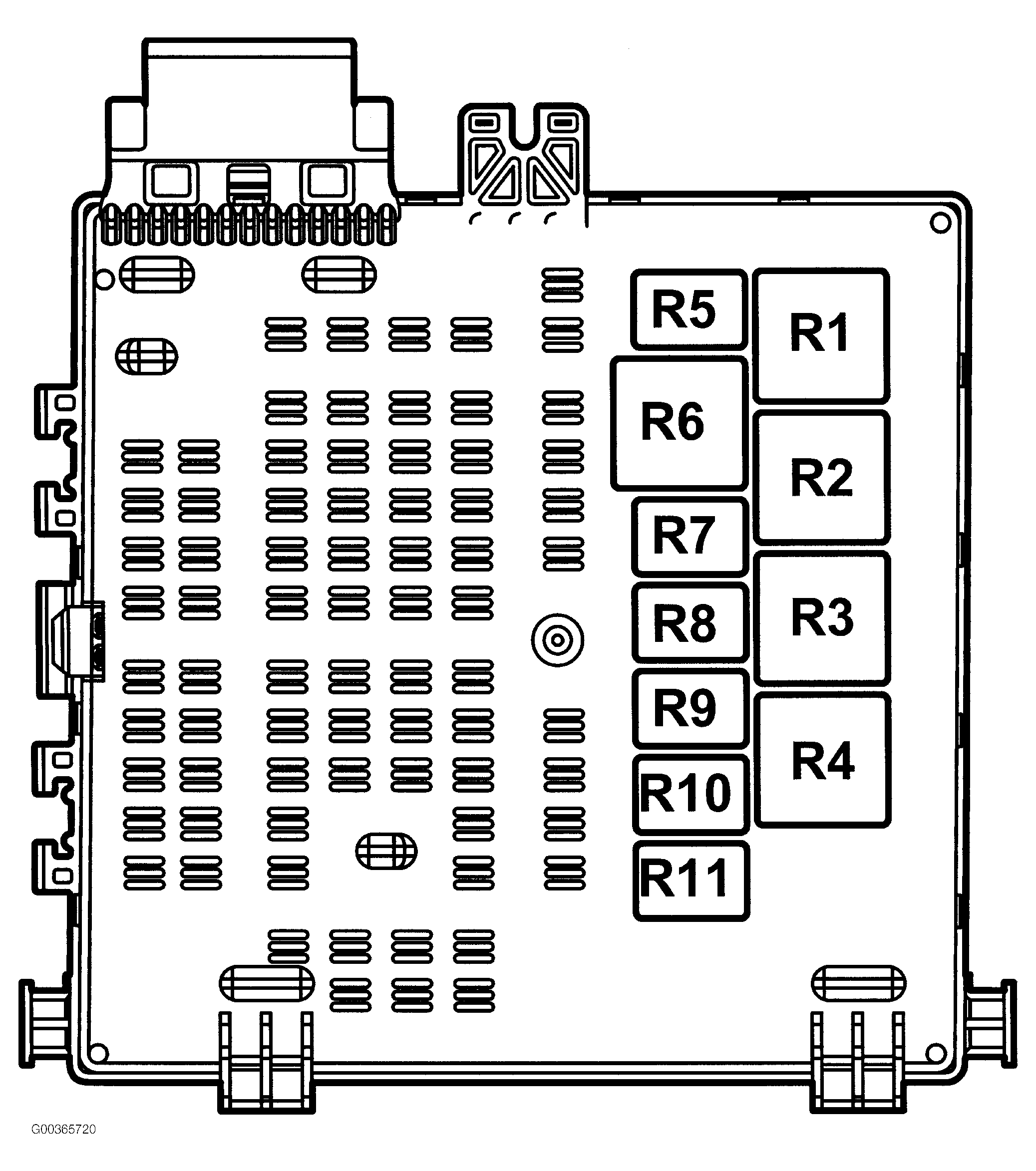

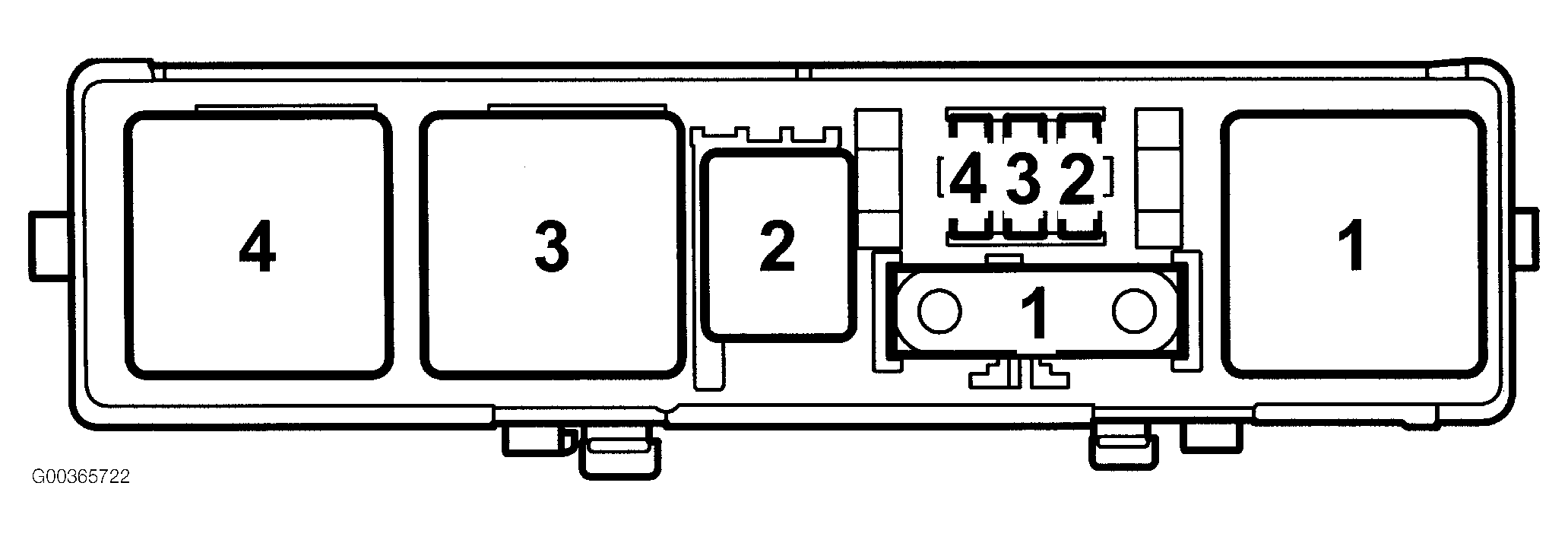

| Accessory Relay (R6) | In instrument panel electrical center. See Figure . |
| A/C Compressor Relay (2) | In Trionic T8 electrical center. See Figure . |

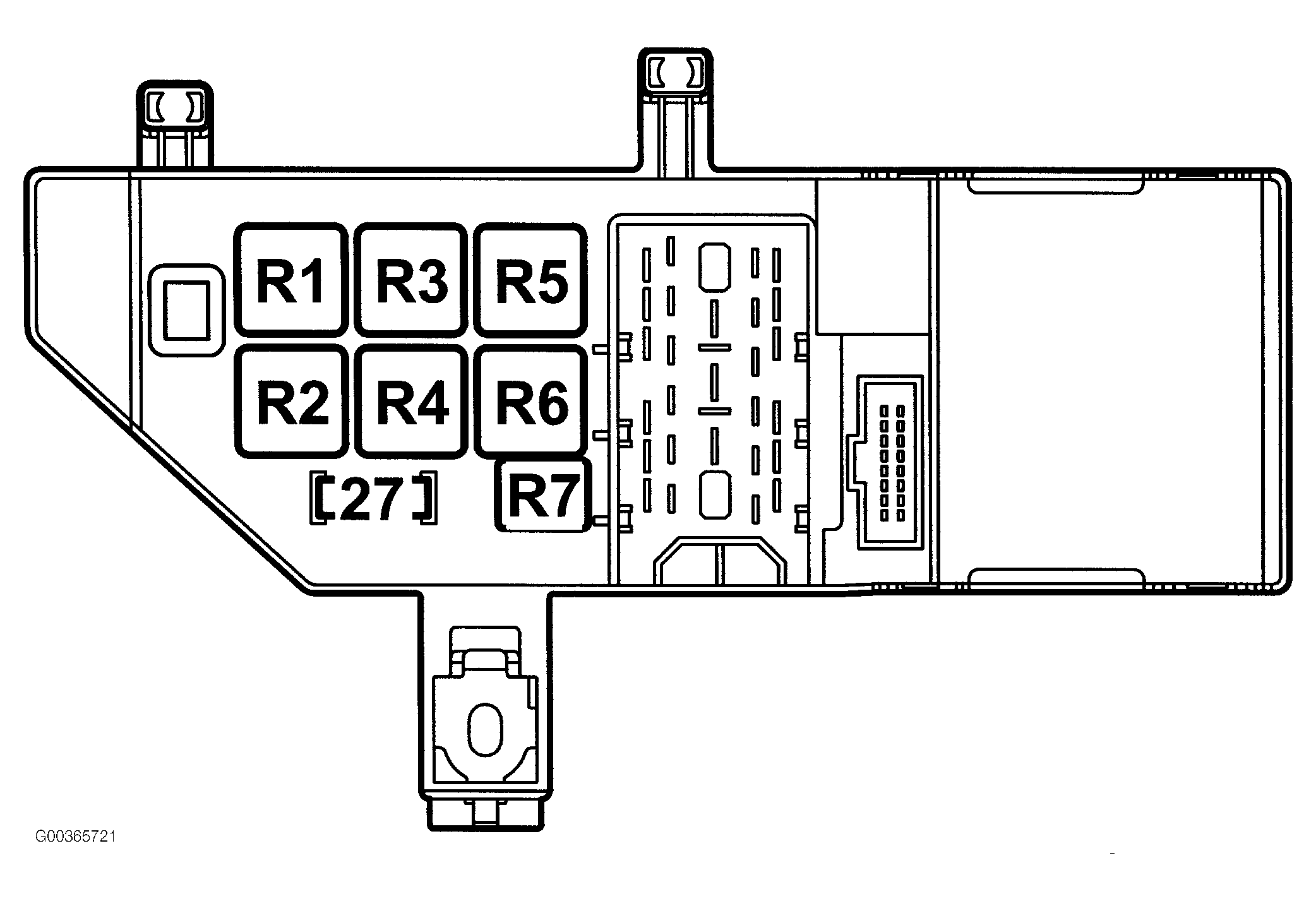

| Bootlid Opening Motor Relay (R7) | In rear electrical center. See Figure . |
| Electrically Adjustable Seat Relay (R1) | In rear electrical center. See Figure . |
| Electrically Heated Rear Window Relay (R4) | In rear electrical center. See Figure . |
| Electric Heating Seat Relay (Left/Right) | In each front seat. |
| Engine Management System Main Relay (4) | In Trionic T8 electrical center. See Figure . |
| Fuel Pump Relay | At right kick panel. |
| Full/Half Speed Windscreen Wipers Relay | In engine bay electrical center. |
| Heated Oxygen Sensor Relay (3) | In Trionic T8 electrical center. See Figure . |
| High Pressure Headlamp Washer Fluid Pump Relay | In engine bay electrical center. |
| Horn Relay | In main fuse box, in front of battery. |
| Interior Lighting Relay | In instrument panel electrical center. |
| Main Beam Signal Relay | In engine bay electrical center. |
| Parking Heater Relay | At right kick panel. |
| Washer Fluid Pump Relay | In engine bay electrical center. |
| Windscreen Washer Fluid Pump Relay | In engine bay electrical center. |
| Windscreen Wiper Relay | In engine bay electrical center. |
| +15 IPEC Relay (R2) | In instrument panel electrical center. See Figure . |
| +15 REC Relay (R2) | In rear electrical center. See Figure . |
| +15 UEC Relay | In engine bay electrical center. |
| +50 Relay | In engine bay electrical center. |
| +54 Relay (R1) | In instrument panel electrical center. See Figure . |
