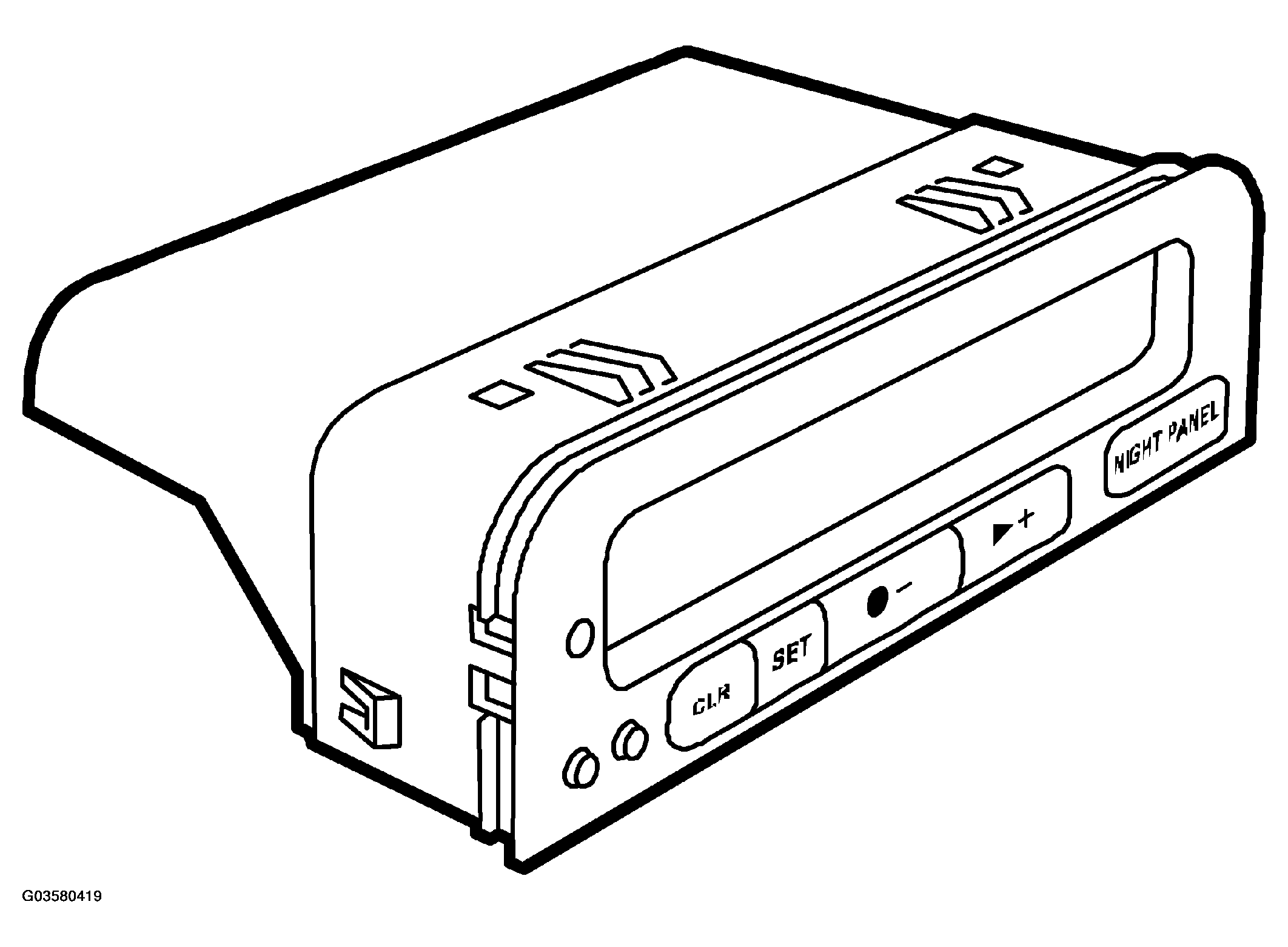

Electronic control module
Courtesy of SAAB-SCANIA OF AMERICA, INC. ELECTRONIC CONTROL MODULE REFERENCE DATA
| Location |
|
Instrument panel |
| Number of pins |
qty |
22 |
| Power supply (+30 circuit) |
pin no. |
15 |
| Power supply (+15 circuit) |
pin no. |
8 |
| Ground |
pin no. |
1 |
| I-bus (+) |
pin no. |
16 |
| I-bus (-) |
pin no. |
9 |
