Control module inputs, bus

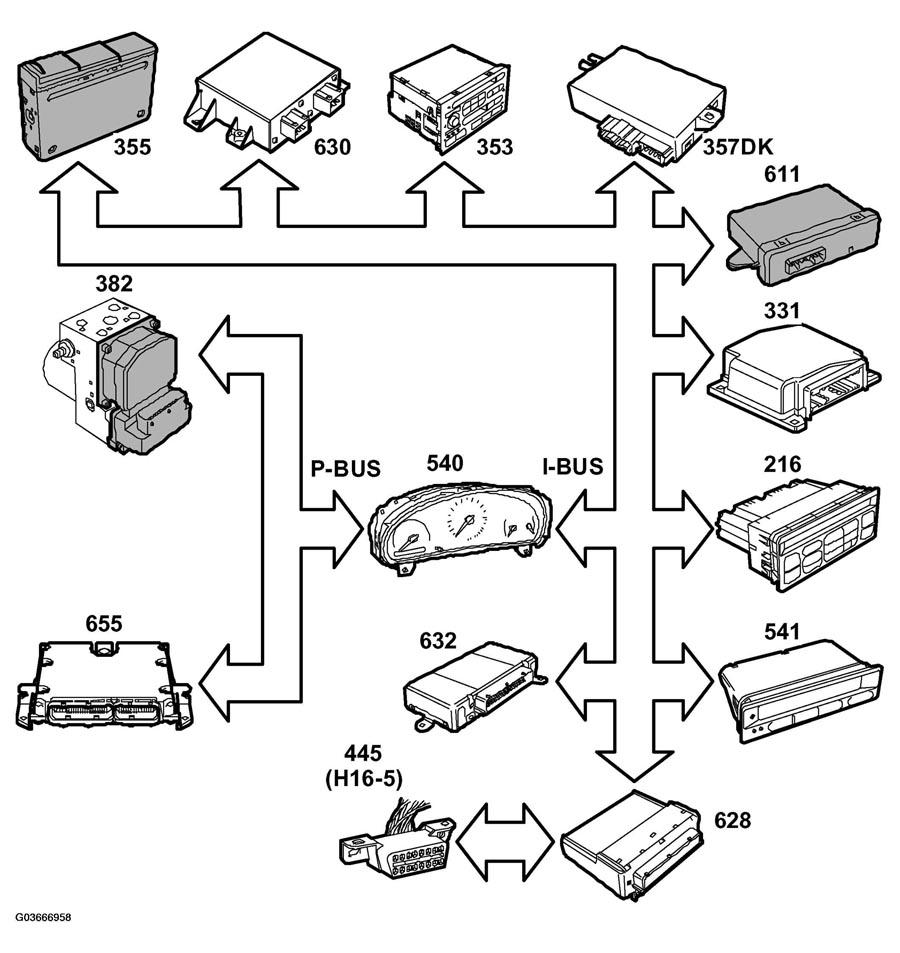

Cars with petrol engine

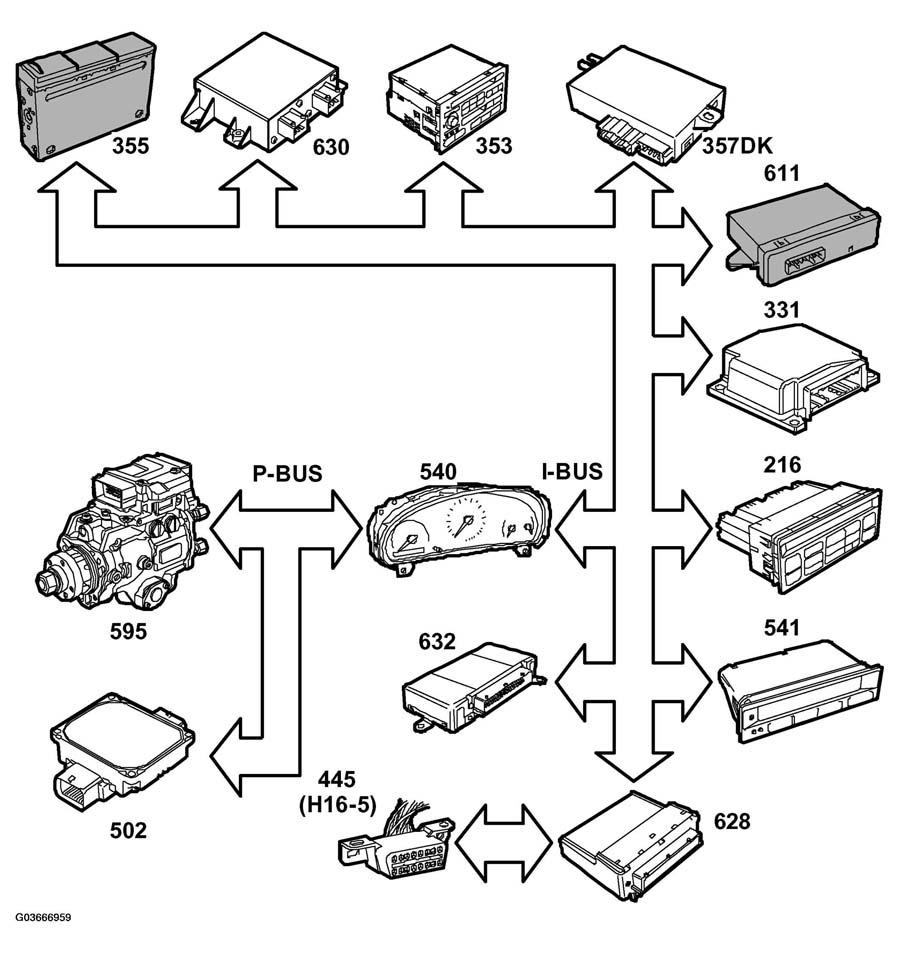

Cars with V6 diesel engine.

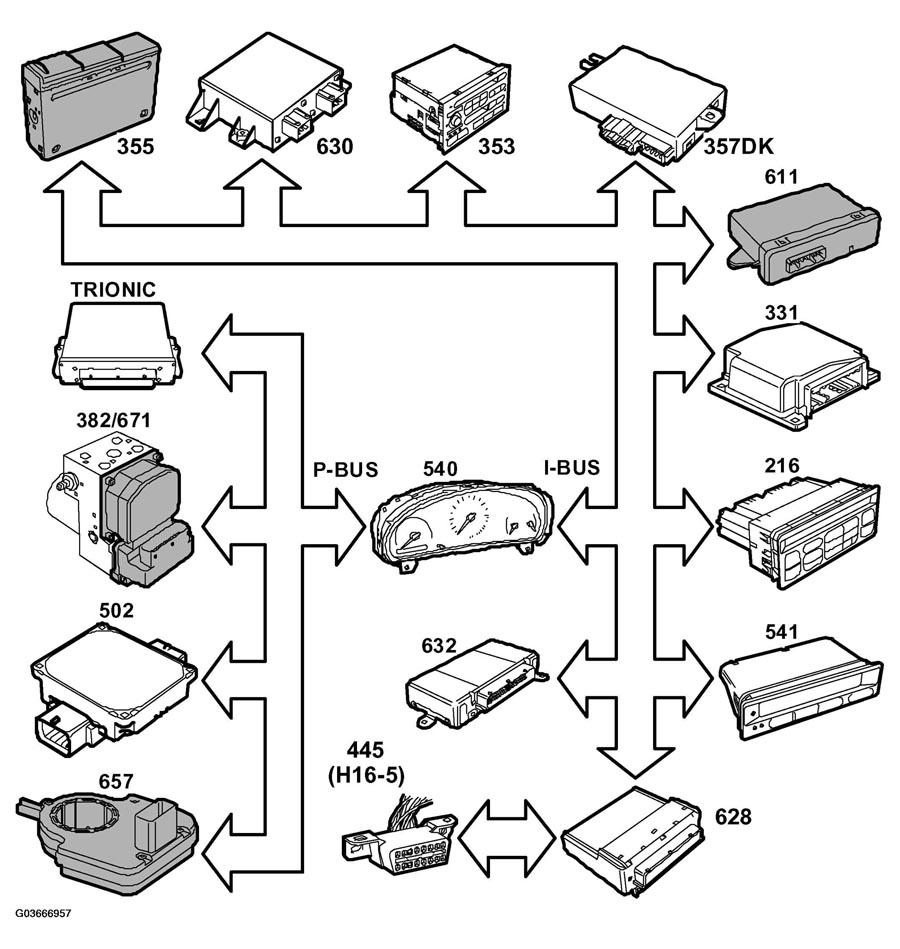

Cars with 4-cyl diesel engine.
- Parking light (on/off) from DICE (628) PARKING LIGHTS
- Rear fog light broken (yes/no) from DICE (628) REAR FOG LIGHT
- LH direction indicators (on/off) from DICE (628) DIRECTION INDICATORS
- RH direction indicators (on/off) from DICE (628) DIRECTION INDICATORS
- Sound from DICE (628), TWICE (632), ACC (216), AUDIO (353), MIU (540), PSM (357 dK), ECM, SPA (630) SYSTEM WIRING DIAGRAMS
- Left rear light broken (yes/no) from TWICE (632) SYSTEM WIRING DIAGRAMS
- Right rear light broken (yes/no) from TWICE (632) SYSTEM WIRING DIAGRAMS
- Left brake light broken (yes/no) from TWICE (632) SYSTEM WIRING DIAGRAMS
- Right brake light broken (yes/no) from TWICE (632) SYSTEM WIRING DIAGRAMS
- High level brake light broken (yes/no) from TWICE (632) SYSTEM WIRING DIAGRAMS
- Brake light (on/off) from TWICE (632) BRAKE LIGHTS
- Horn (ms) from TWICE (632) HORN
- Text message from TWICE (632), ACC (216), AUDIO (353), MIU (540), ECM, TCM (502), SPA (630) SYSTEM WIRING DIAGRAMS
- RDS time from AUDIO (353) SYSTEM WIRING DIAGRAMS
- RDS date from AUDIO (353) SYSTEM WIRING DIAGRAMS
- RDS month from AUDIO (353) SYSTEM WIRING DIAGRAMS
- Vehicle speed (km/h, mph) from MIU (540) TRIP COMPUTER FUNCTIONS SID 1 / SID 2 , TRIP COMPUTER FUNCTIONS, SID 2
- Fuel level (liters) from MIU (540) TRIP COMPUTER FUNCTIONS SID 1 / SID 2 , TRIP COMPUTER FUNCTIONS, SID 2
- Odometer reading (km, miles) from MIU (540) TRIP COMPUTER FUNCTIONS SID 1 / SID 2 , TRIP COMPUTER FUNCTIONS, SID 2
- Engine started (on/off) from ECM "ENGINE OFF" TIME
- Fuel Consumed Since Start (ml) from ECM TRIP COMPUTER FUNCTIONS SID 1 / SID 2 , TRIP COMPUTER FUNCTIONS, SID 2
- Coolant temperature (°C/°F) from ECM
- Low oil level (ON/OFF) from ECM (diesel)
- Diagnostics communication BUS MESSAGE, INFORMATION DISPLAY (SID)
