Test readings, control module connections: K20

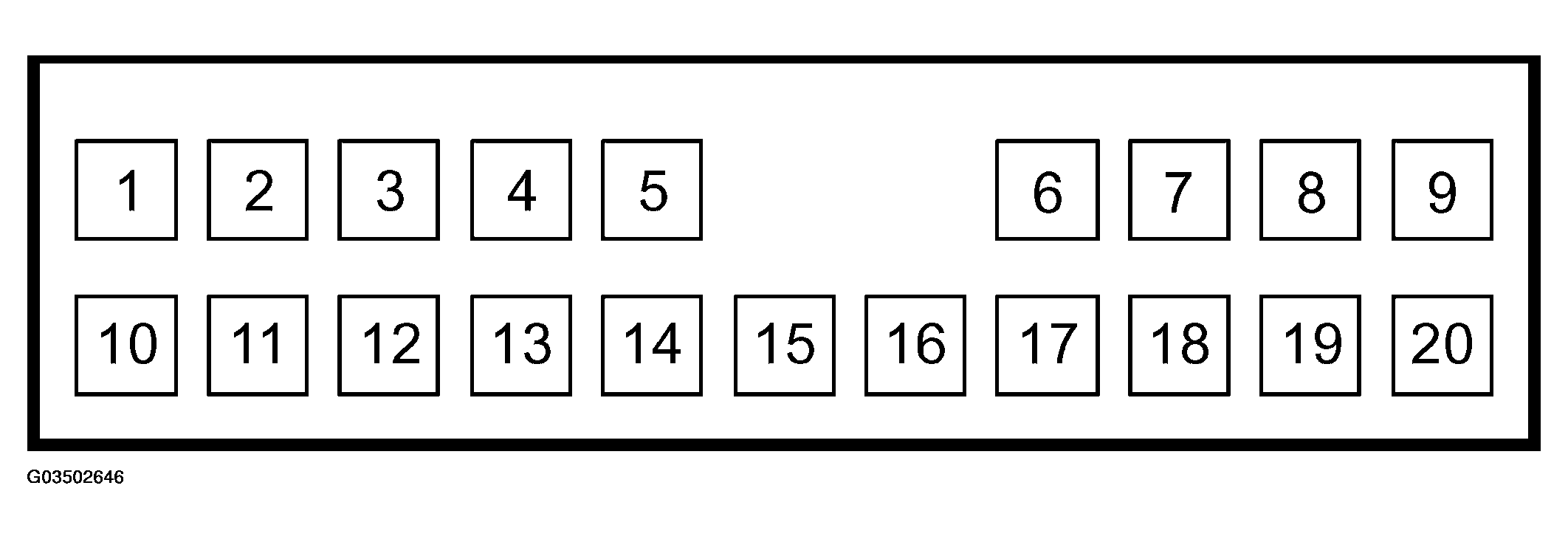

CONTROL MODULE PINOUTS SPECIFICATIONS - K20
| Pin | Pin BOB | Lead colour | Component/Function | In/Out | Test conditions | Across | Test reading | See |
|---|---|---|---|---|---|---|---|---|
| 1 (K20) | 1 | BU | Warning lamp, AIRBAG | In | On | 1-B- | 0 V | FUSES & CIRCUIT BREAKERS |
| Out | 1-B- | B+ | ||||||
| 2 (K20) | 2 | YE | Engine oil pressure warning lamp | In | On | 2-B- | 0 V | FUSES & CIRCUIT BREAKERS |
| Out | 2-B- | B+ | ||||||
| 3 (K20) | 3 | GN/BK | Warning lamp, charging | In | On | 3-B- | 0 V | FUSES & CIRCUIT BREAKERS |
| Out | 3-B- | B+ | ||||||
| 4 (K20) | 4 | No connection | ||||||
| 5 (K20) | 5 | No connection | ||||||
| 6 (K20) | 6 | No connection | ||||||
| 7 (K20) | 7 | No connection | ||||||
| 8 (K20) | 8 | No connection | ||||||
| 9 (K20) | 9 | GY/RD | Lights-on indicator lamp | In | On | 9-B- | B+ | FUSES & CIRCUIT BREAKERS |
| Out | 9-B- | 0 V | ||||||
| 10 (K20) | 10 | GN/GY | ABS warning lamp | In | On | 10 -B- | 0 V | FUSES & CIRCUIT BREAKERS |
| Out | 10 -B- | B+ | ||||||
| 11 (K20) | 11 | RD/BK | Warning lamp, handbrake | In | On | 11 -B- | 0 V | FUSES & CIRCUIT BREAKERS |
| Out | 11 -B- | B+ | ||||||
| 12 (K20) | 12 | BN/WH | Warning lamp, brake fluid level | In | On | 12 -B- | 0 V | FUSES & CIRCUIT BREAKERS |
| Out | 12 -B- | B+ | ||||||
| 13 (K20) | 13 | No connection | ||||||
| 14 (K20) | 14 | No connection | ||||||
| 15 (K20) | 15 | GY | Main beam indicator lamp | In | On | 15 -B- | B+ | FUSES & CIRCUIT BREAKERS |
| Out | 15 -B- | 0 V | ||||||
| 16 (K20) | 16 | No connection | ||||||
| 17 (K20) | 17 | No connection | ||||||
| 18 (K20) | 18 | No connection | ||||||
| 19 (K20) | 19 | No connection | ||||||
| 20 (K20) | 20 | No connection |
= greater than; < = less than; ~ = alternating current (LP: LOGIC PROBE P = select pulse; p = visible pulse)
