Hydraulic valve

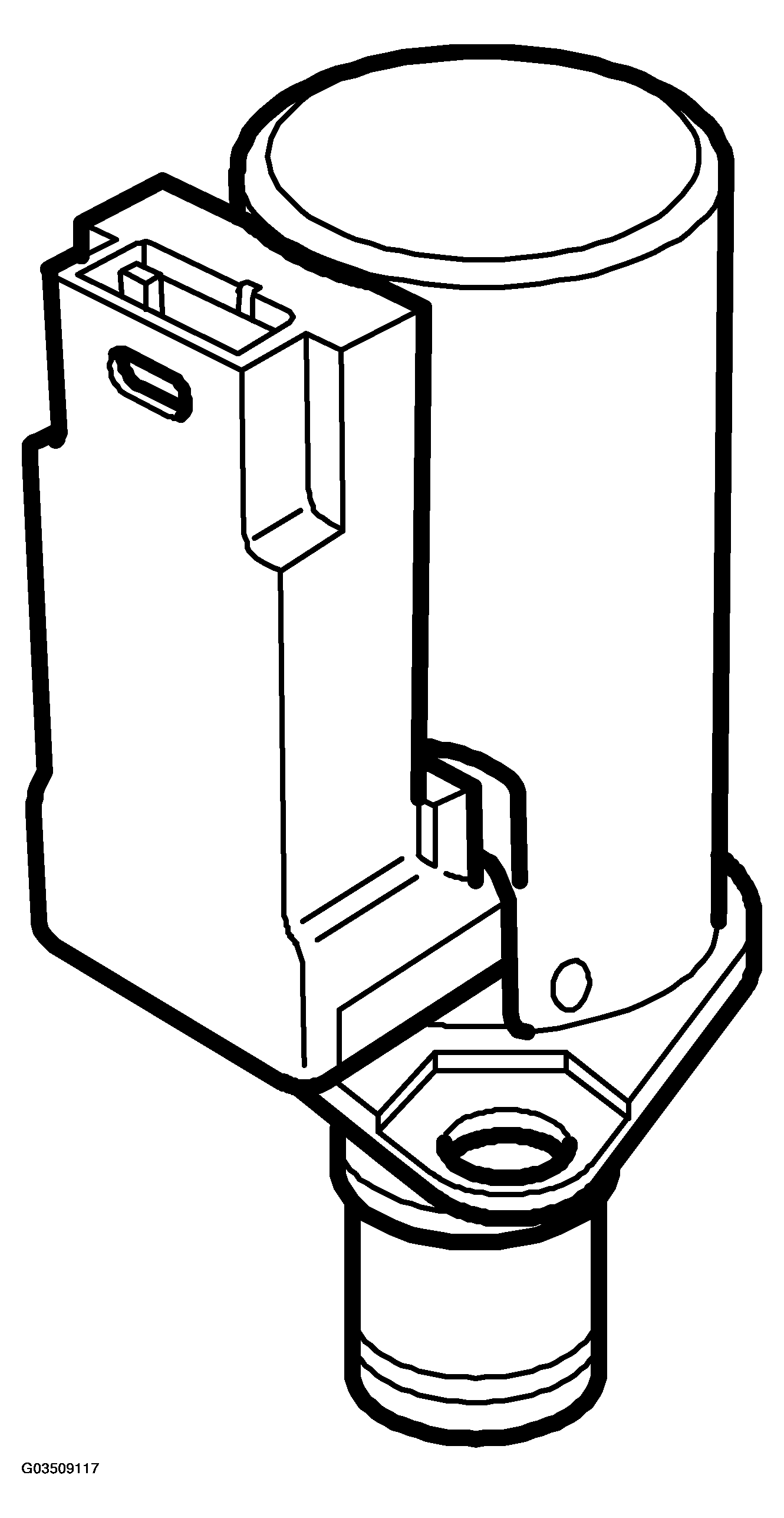

Courtesy of SAAB-SCANIA OF AMERICA, INC. TECHNICAL DATA - HYDRAULIC VALVE
| |
Type |
Two position valve, controlled by VR -bus messages |
| VR-bus + |
Pin |
1 |
| Ground |
Pin |
2 |
| No connection |
Pin |
3 |
| Power supply |
Pin |
4 |

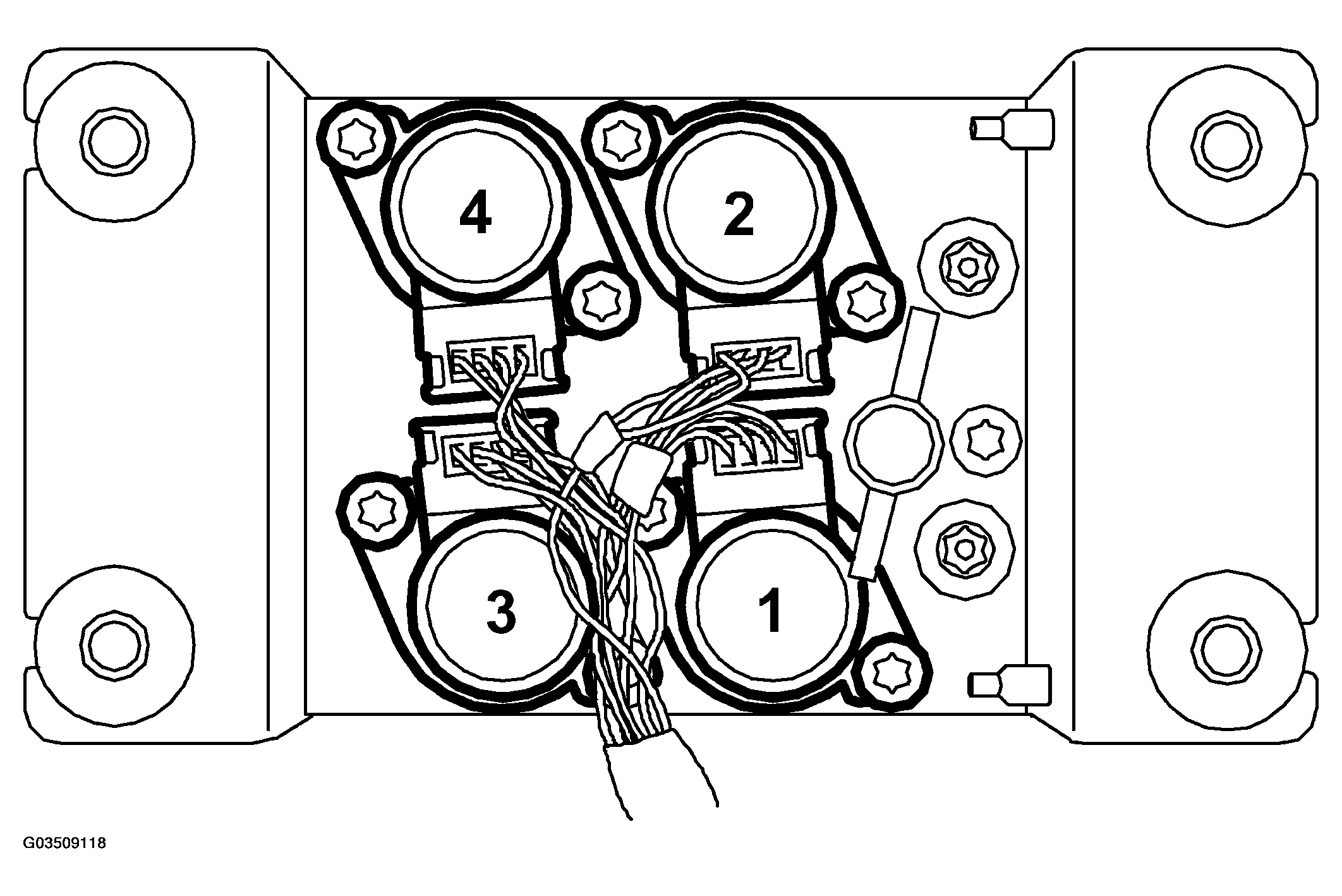

Courtesy of SAAB-SCANIA OF AMERICA, INC. HYDRAULIC VALVE FAILURE DESCRIPTIONS
| Hydraulic valve |
FAILURE |
| 1 |
5th bow down |
| 2 |
Main cylinder up |
| 3 |
5th bow up |
| 4 |
Main cylinder down |
