Component Overview
Information
Observe information on coil spring colour markings and insert colours.
- Use the same colour as with the previously installed inserts .
Component overview - level of disassembly:

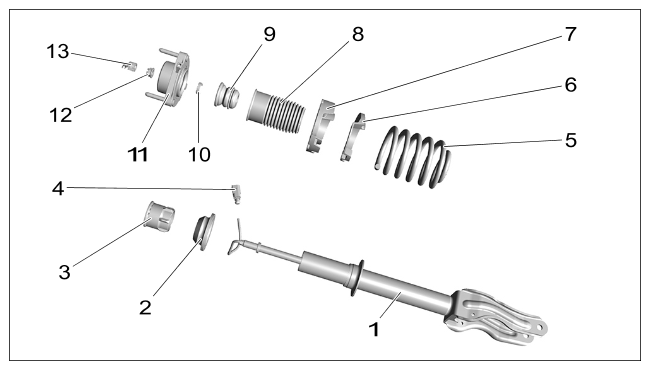

Component overview of front spring strut
| 1 | Shock absorber strut |
| 2 | Lower spring plate |
| 3 | Shock absorber cap |
| 4 | Connector housing |
| 5 | Coil spring |
| 6 | Upper spring plate |
| 7 | Insert |
| 8 | Protective sleeve |
| 9 | Rubber stops |
| 10 | Support washer |
| 11 | Supporting mount |
| 12 | Nut |
| 13 | Cable guide |
Information on colour marking for the coil springs and inserts:

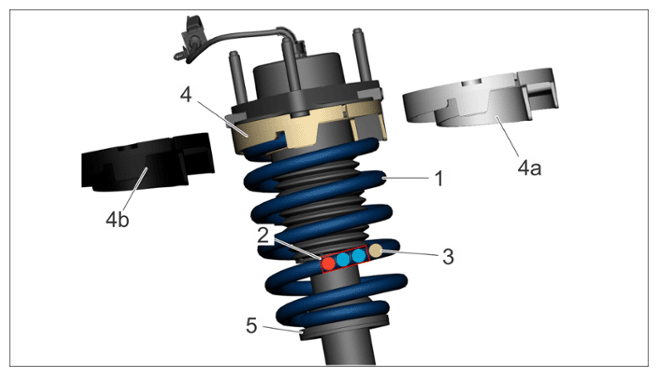

Colour markings for coil spring and inserts
| 1 | Coil spring |
| 2 | Colour marking for coil spring (red-blue-blue shown as example) |
| 3 | Colour marking for insert above (no separate marking for black, since spring is black) |
| 4 | Insert in beige |
| 4a | Insert in grey |
| 4b | Insert in black |
| 5 | Insert below - no colour variants |
