Hydraulic Control Unit For Transmission, Sensors
WARNING: This page is about a different variant/trim than selected.

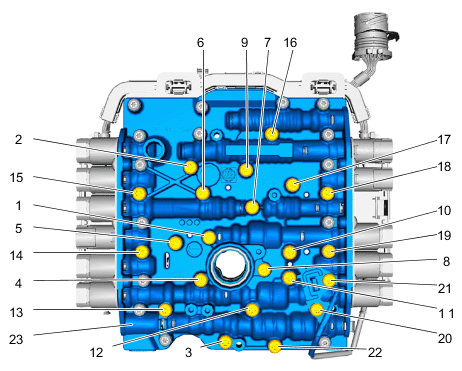

Control mechanism for transmission
| 1 to 22 | Screws for control mechanism for transmission - observe tightening sequence > Initial tightening 5 Nm (3.5 ftlb.) > Torque angle 180° |
| 23 | Control mechanism for transmission |

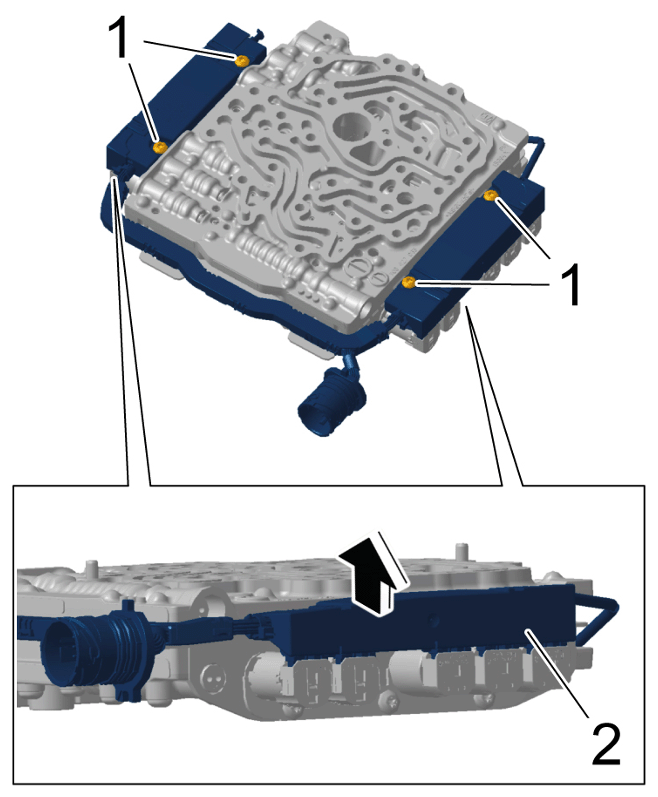

Pressure sensors in hydraulic space > Tightening torque 12 Nm (9 ftlb.)
| Location | Description | Type | Basic value | Tolerance |
|---|---|---|---|---|
| Screws securing wire harness to transmission control mechanism | M5 x 16 | Tightening torque | 5 Nm (3.5 ftlb.) | |
|
Screws |
