Component Overview
WARNING: This page is about a different car, the 2020 Porsche Panamera, 2019 Porsche Panamera, 2018 Porsche Panamera, and 2017 Porsche Panamera. However, it is still accessible from the selected car via links, so may be relevant.
Courtesy of PORSCHE CARS NORTH AMERICA, INC.

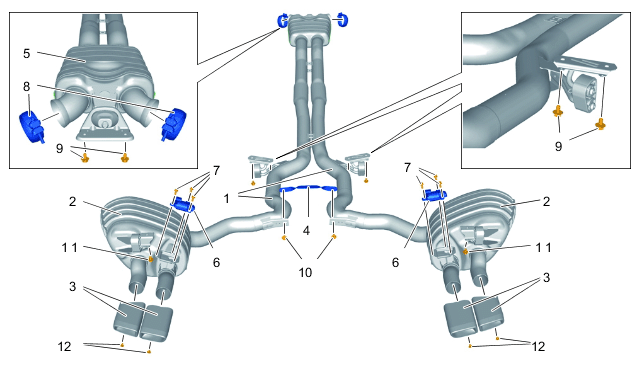

Exhaust system (figure shows V8 Turbo)
| 1 |
Exhaust pipe |
| 2 |
Rear silencer |
| 3 |
Tailpipe |
| 4 |
Strut |
| 5 |
Front silencer |
| 6 |
Actuator for exhaust flap on rear silencer |
| 7 |
Fastening screws, M5 |
| 8 |
Ball clamp |
| 9 |
Fastening screws |
| 10 |
Fastening screws |
| 11 |
Screws, M8 x 22 |
| 12 |
Fastening screws, M6 x 12 |
