Installing Wiper Linkage
WARNING:
Electrically moved components
- Danger of limbs being trapped or severed
→ Switch off electric power to drive motor.
→ Make sure it does not switch on again.
→ Check that there is no electric charge.
- Installation is performed in reverse order. Pay particular attention to the following:
Tighten fastening screws for wiper motor to > Tightening - torque 12 Nm (9 ftlb.) .

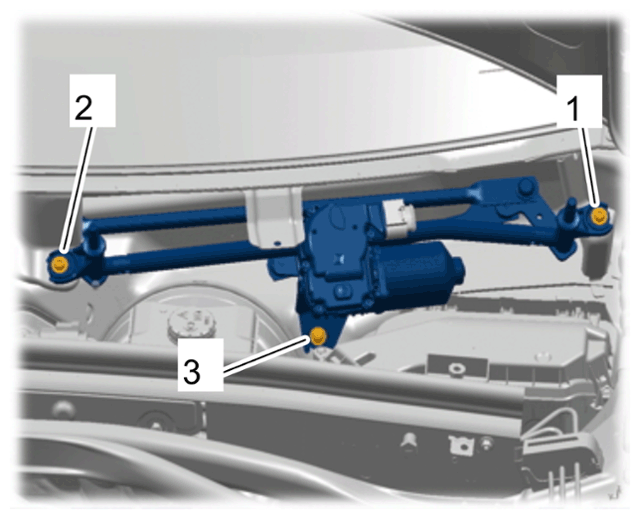

Tighten fastening screws for wiper linkage in the sequence -1, 2 and 3- to > Tightening - torque 8 Nm (6 ftlb.) .
Wiper linkage mounting
