Vacuum Supply, Valve Block
WARNING: This page is about a different variant/trim than selected.
Valve block vacuum supply:
Courtesy of PORSCHE CARS NORTH AMERICA, INC.

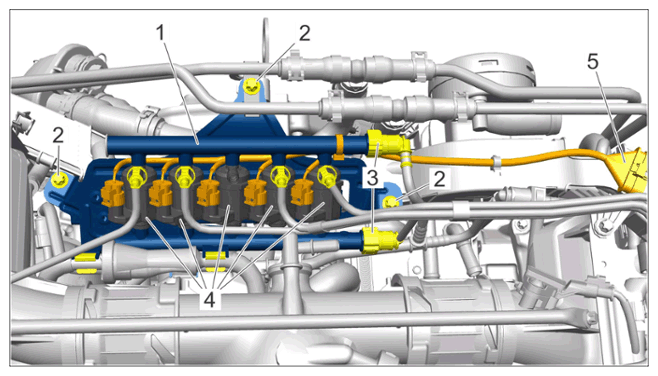

Vacuum lines, valve block
| 1 |
Valve block |
| 2 |
Screw, M6 > Tightening torque 10 Nm (7.5 ftlb.) |
| 3 |
Connection for plug-in couplings for vacuum line |
| 4 |
Control valves |
| 5 |
Cable plugs for electrical system |
