Technical Values
WARNING: This page is about a different variant/trim than selected.
| Location | Description | Type | Basic value | Tolerance 1 | Tolerance 2 |
|---|---|---|---|---|---|
| Positive crankcase ventilation line to oil module | External Torx screw, M6 x 25 - replace O-rings | Tightening torque | 13 Nm (9.5 ftlb.) | ||
| Oil separator to bracket | External Torx, M6 x 28 (2x) -self-tapping screws | Tightening torque | 10 Nm (7.5 ftlb.) | ||
| Oil filler neck to crankcase | External Torx, M6 x 20 (2x) -replace O-ring | Tightening torque | 13 Nm (9.5 ftlb.) | ||
| Deflection roller bracket on unit carrier | External Torx M8 x 60 | Tightening torque | 23 Nm (17 ftlb.) | ||
| Deflection roller bracket on crankcase | External Torx M6 x 30 | Tightening torque | 13 Nm (9.5 ftlb.) | ||
| Coolant connection piece and distributor housing to crankcase | M8 x 70 | Tightening torque | 33 Nm (24 ftlb.) | ||

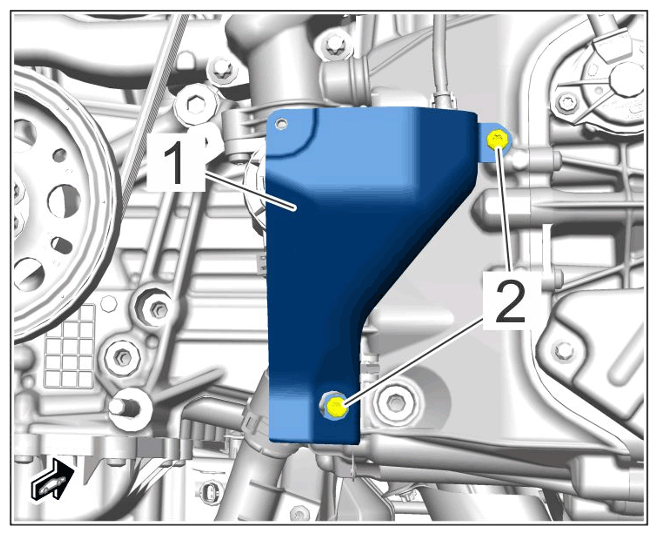

| Heat shield to cylinder head | Item 2: M6 screw | Tightening torque | 10 Nm (7.5 ftlb.) | ||
|
Heat shield on directional-control valve |
|||||
| Coolant guide to coolant pump and crankcase | External Torx, M6 x 25 | Tightening torque | 13 Nm (9.5 ftlb.) | ||
| Coolant supply pipe to coolant regulator housing | External Torx, M6 x 20 | Tightening torque | 13 Nm (9.5 ftlb.) | ||
| Coolant pipe mounting (holder) | Screw, M6 x 14 | Tightening torque | 10 Nm (7.5 ftlb.) | ||
| Coolant pipe to coolant pump | External Torx, M6 x 25 | Tightening torque | 13 Nm (9.5 ftlb.) | ||
| Coolant collection unit to crankcase | External Torx, M6 x 25 | Tightening torque | 13 Nm (9.5 ftlb.) | ||
| Coolant pipe to crankcase | External Torx, M6 x 16 | Tightening torque | 13 Nm (9.5 ftlb.) | ||
| Coolant pipe to crankcase | External Torx, M6 x 12 | Tightening torque | 13 (9.5 ftlb.) Nm |
