Transmission Bracket
WARNING: This page is about a different variant/trim than selected.

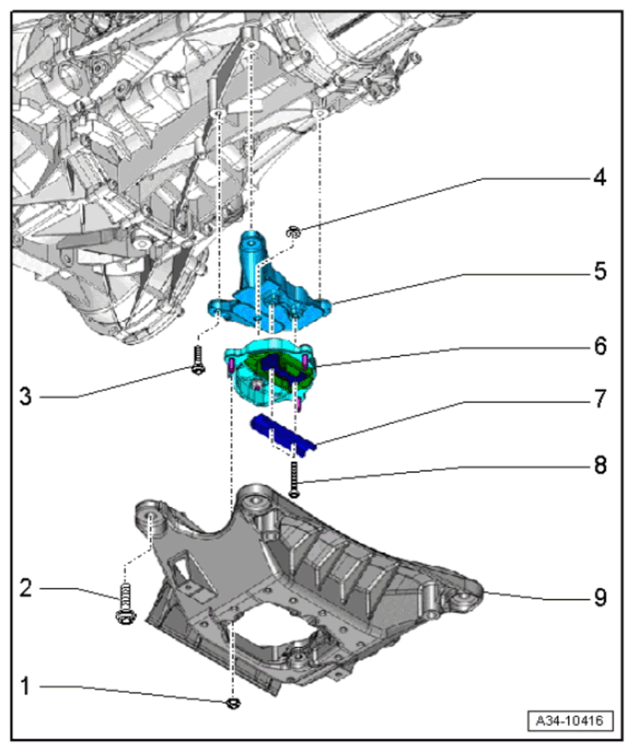

Transmission bracket
| 1 | Nut > Tightening - torque 20 Nm (15 ftlb.) |
| 2 | Screw > Tightening - torque 70 Nm (52 ftlb.) |
| 3 | Screw > Tightening - torque 40 Nm (30 ftlb.) |
| 4 | Nut > Tightening - torque 20 Nm (15 ftlb.) |
| 5 | Transmission bracket |
| 6 | Transmission mount |
| 7 | Lower lock for transmission mount |
| 8 | Screw/replace > Tightening - torque 20 Nm (15 ftlb.) > Final tightening + 90 |
| 9 | Transmission support |
