Oil Pressure Switch/Oil Pressure Control
WARNING: This page is about a different variant/trim than selected.

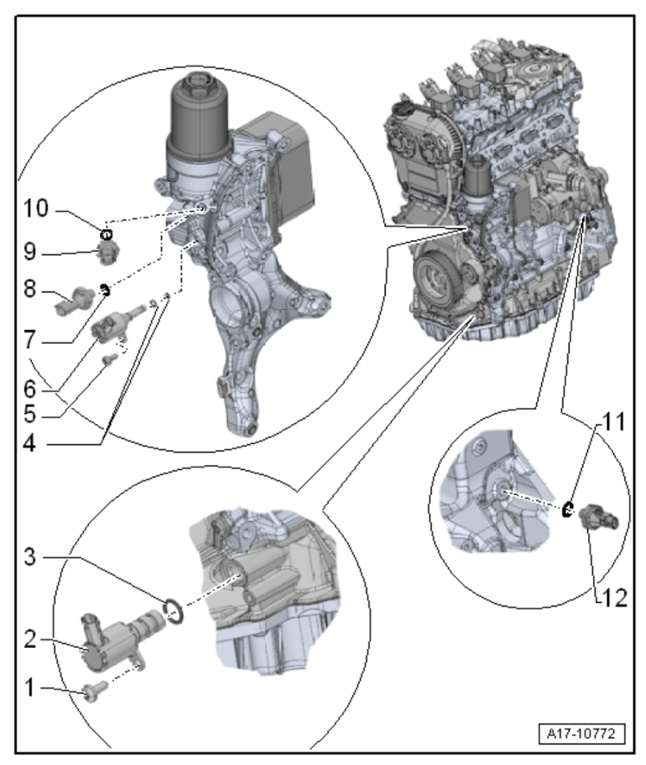

Oil pressure switch/oil pressure control
| 1 | Screw/replace > Initial - tightening 4 Nm (3 ftlb.) > Final tightening + 90° |
| 2 | Pressure-regulating valve |
| 3 | O-ring/replace, coat with oil |
| 4 | O-rings/replace, coat with oil |
| 5 | Screw > Initial - tightening 4 Nm (3 ftlb.) > Final tightening 45° |
| 6 | Control valve for piston cooling nozzles |
| 7 | Sealing ring/replace |
| 8 | Oil pressure switch > Tightening - torque 20 Nm (15 ftlb.) |
| 9 | Oil pressure switch for reduced oil pressure > Tightening - torque 20 Nm (15 ftlb.) |
| 10 | Sealing ring/replace |
| 11 | Sealing ring/replace |
| 12 | Oil pressure switch > Tightening - torque 20 Nm (15 ftlb.) |
