Radiator And Add-On Parts
WARNING: This page is about a different variant/trim than selected.

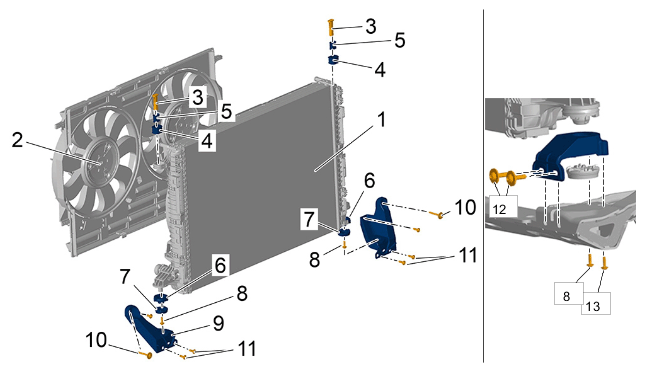

Radiator and add-on parts - V8 Turbo
| 1 | Radiator |
| 2 | Radiator frame (only available together with electric fan) |
| 3 | Clamp |
| 4 | Upper radiator mounting |
| 5 | Bearing sleeve |
| 6 | Lower radiator mounting |
| 7 | Lower radiator mounting holder |
| 8 | Screw, TP7-22 x 1 > Tightening torque 14 Nm (10.5 ftlb.) |
| 9 | Lower radiator holder |
| 10 | Screw, M6 x 64 > Tightening torque 8 Nm (6 ftlb.) |
| 11 | Screw, TP7-22 x 1 > Tightening torque 14 Nm (10.5 ftlb.) Off-road variant: |
| 12 | Screw, M6 x 25 > Tightening torque 8 Nm (6 ftlb.) |
| 13 | Screw, TP6.0 x 17.0-Q > Tightening torque 6 Nm (4.5 ftlb.) |
