Preliminary Work
WARNING: This page is about a different variant/trim than selected.
WARNING:
Incorrect handling of high-voltage components
- Electric shock
- Short circuit
- Fire
- Explosion
→ Only appropriately trained and authorized persons are permitted to work on high-voltage vehicles and components.
→ Required qualification: High voltage technician or high voltage expert.
→ Observe national requirements and legislation for this work.
→ Always use insulated tools, e.g. > VAS 6883 - Insulated Tool Set when working on these components.
→ Observe general warning notes for working on the high-voltage system.
> 2X00IN GENERAL WARNING NOTES FOR WORKING ON THE HIGH-VOLTAGE SYSTEM
- Observe warning notes.
> 2X00IN GENERAL WARNING NOTES FOR WORKING ON THE HIGH-VOLTAGE VEHICLE ELECTRICAL SYSTEM
- Isolate the high-voltage system from the power supply and complete the relevant documentation.
> 2X00IN ISOLATION FROM SUPPLY PRIOR TO PERFORMING MAINTENANCE TASKS ON E-HYBRID VEHICLES
- Perform function test on test adapter.
> 2X00IN FUNCTION TEST ON HIGH-VOLTAGE TEST ADAPTER

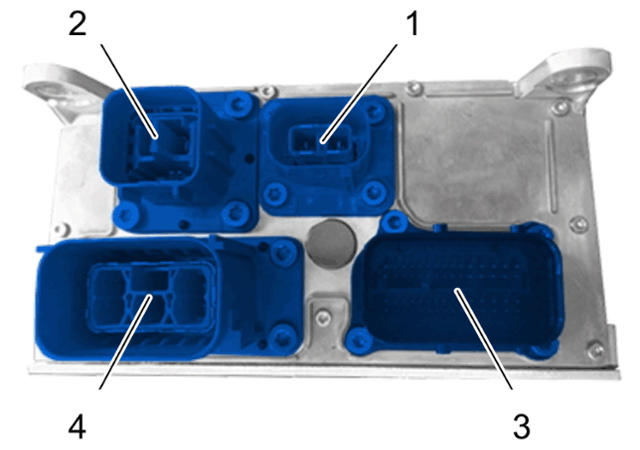

High-voltage charger
1 - High-voltage connection for electric passenger compartment heater 2 - High-voltage connection for high-voltage battery (E-box) 3 - 12 V connection 4 - High-voltage connection for charging socket
