Control Diagram 1 Of 2 - Vehicles Without Auto Stop/Start System
WARNING: This page is about a different car, the 2018 Land Rover Discovery Sport. However, it is still accessible from the selected car via links, so may be relevant.

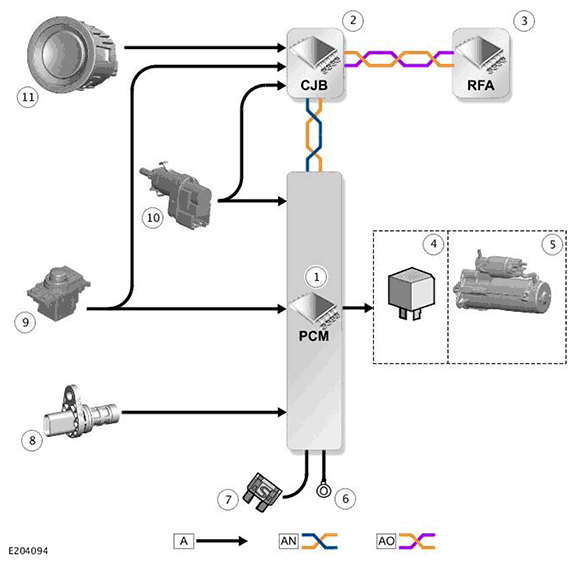

A = HARDWIRED: AN = HIGH SPEED (HS) CONTROLLER AREA NETWORK (CAN) POWERTRAIN SYSTEMS BUS: AO= MEDIUM SPEED (MS) CONTROLLER AREA NETWORK (CAN) BODY SYSTEMS BUS.
| ITEM | DESCRIPTION |
|---|---|
| 1 | Powertrain Control Module (PCM) |
| 2 | Central Junction Box (CJB) |
| 3 | Remote Function Actuator (RFA) |
| 4 | Starter relay - Battery Junction Box (BJB) |
| 5 | Starter motor |
| 6 | Ground |
| 7 | Power supply |
| 8 | Crankshaft Position Sensor (CKP) |
| 9 | Park/neutral signal - Transmission Control Switch (TCS) |
| 10 | Brake pedal switch |
| 11 | Ignition switch |
