Classification of main bearing
WARNING: This page is about a different car, the 2016 Porsche Macan and 2015 Porsche Macan. However, it is still accessible from the selected car via links, so may be relevant.
The main bearing classification sequence begins at main bearing 1
Overview of color code:
R = red
G = yellow
B = blue
N = green

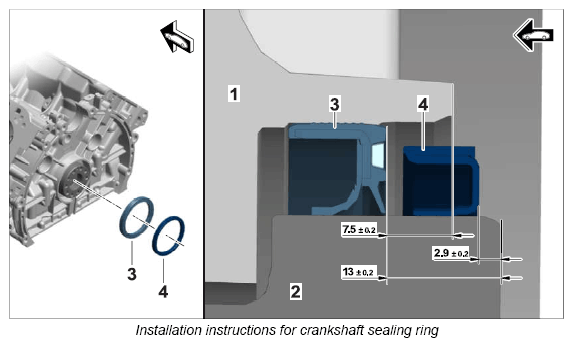

Installation instructions for crankshaft sealing ring and hall-sender rotor
| 1 | Upper part of crankcase |
| 2 | Crankshaft |
| 3 | Crankshaft sealing ring |
| 4 | Hall-sender rotor |
| Installation dimensions for shaft sealing ring and hall-sender rotor [in mm] | ||
|---|---|---|
| Installation dimension | Reference point 1 | Reference point 2 |
| 2, 9 mm | Crankshaft | Hall-sender rotor |
| 7, 5 mm | Crankcase | Crankshaft sealing ring |
| 13, 0 mm | Crankshaft | Crankshaft sealing ring |
