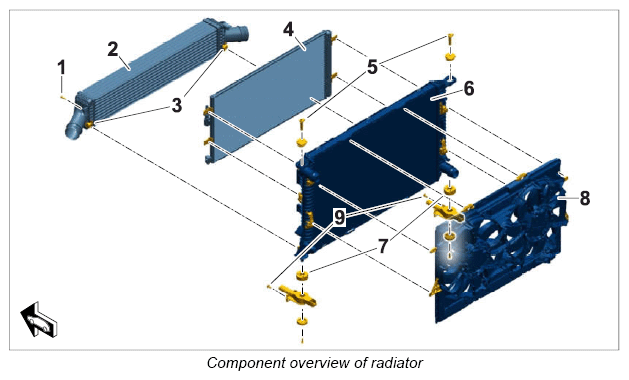

Component overview of radiator
WARNING: This page is about a different car, the 2016 Porsche Macan and 2015 Porsche Macan. However, it is still accessible from the selected car via links, so may be relevant.
| 1 | Fastening screw → Tightening torque: 7 Nm (5 ft. lb.) |
| 2 | Charge-air cooler |
| 3 | Charge-air cooler holder to radiator |
| 4 | Condenser |
| 5 | Retaining pins with rubber buffer to radiator |
| 6 | Radiator and ATF cooler |
| The ATF cooler is integrated as a closed system in the radiator. | |
| 7 | Rubber buffer, radiator to lower lock carrier |
| 8 | Cooling fan housing |
| 9 | Fastening screw securing holder to lower lock carrier → Tightening torque: 5 Nm (3.5 ft. lb.) |
