Control Diagram
WARNING: This page is about a different car, the 2018 Land Rover Discovery Sport. However, it is still accessible from the selected car via links, so may be relevant.

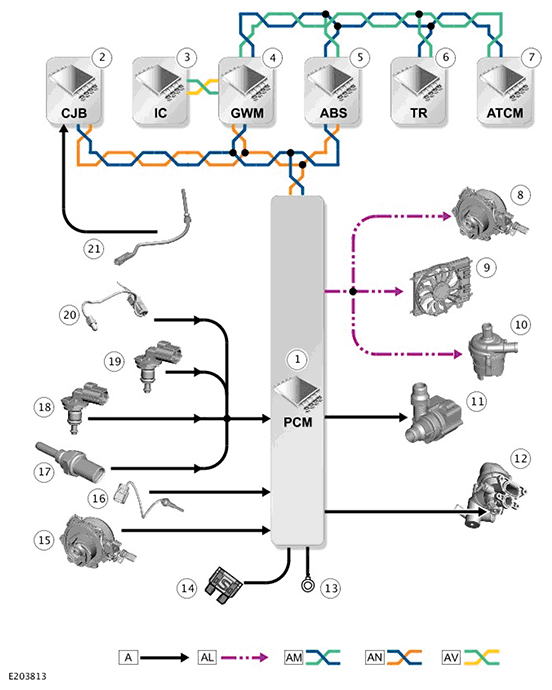

A = HARDWIRED: AL = PULSE WIDTH MODULATION (PWM): AM = HIGH SPEED (HS) CONTROLLER AREA NETWORK (CAN) CHASSIS SYSTEMS BUS: AN = HIGH SPEED (HS) CONTROLLER AREA NETWORK (CAN) POWERTRAIN SYSTEMS BUS: AV = HIGH SPEED (HS) CONTROLLER AREA NETWORK (CAN) COMFORT SYSTEMS BUS.
| ITEM | DESCRIPTION |
|---|---|
| 1 | Powertrain Control Module (PCM) |
| 2 | Central Junction Box (CJB) |
| 3 | Instrument Cluster (IC) |
| 4 | Gateway Module (GWM) |
| 5 | Anti-lock Brake System (ABS) control module |
| 6 | Terrain Response (TR) switchpack |
| 7 | Automatic Temperature Control Module (ATCM) |
| 8 | Variable coolant pump |
| 9 | Electric cooling fan |
| 10 | Charge air coolant pump |
| 11 | Auxiliary coolant pump |
| 12 | Electric thermostat |
| 13 | Ground |
| 14 | Power supply |
| 15 | Variable coolant pump shroud position sensor |
| 16 | Cylinder head temperature sensor |
| 17 | Cylinder block temperature sensor |
