Technical values for rear seat
TORQUE SPECIFICATION
| Location | Description | Type | Basic value | Tolerance 1 | Tolerance 2 |
|---|---|---|---|---|---|

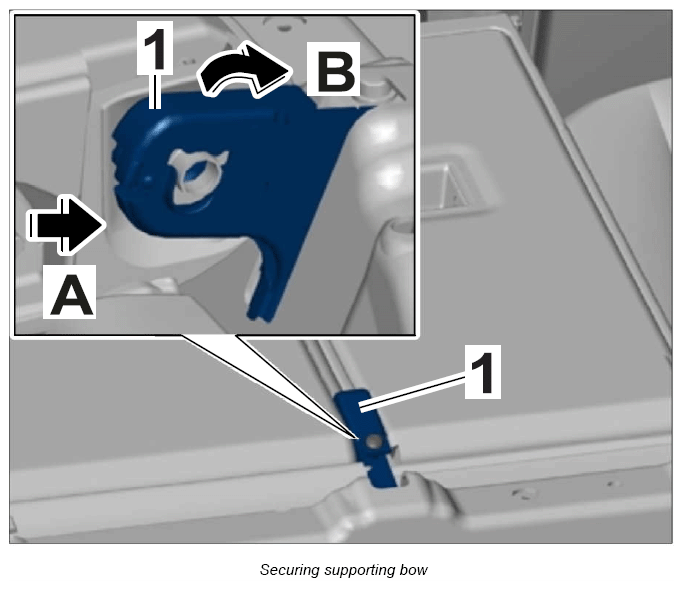

| Fastening screws for supporting bow | Tightening torque | 12 Nm (9 ft lb.) | |||

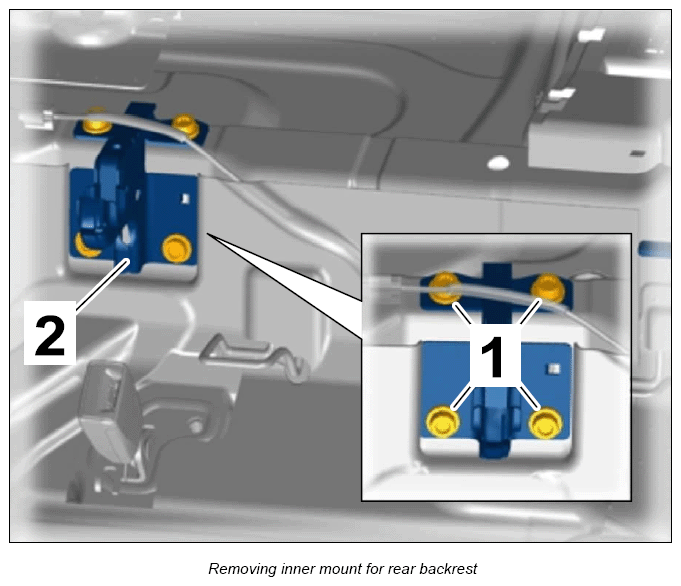

| Fastening screw for inner backrest mount (on body side) | Tightening torque | 22 Nm (16 ft lb.) | |||

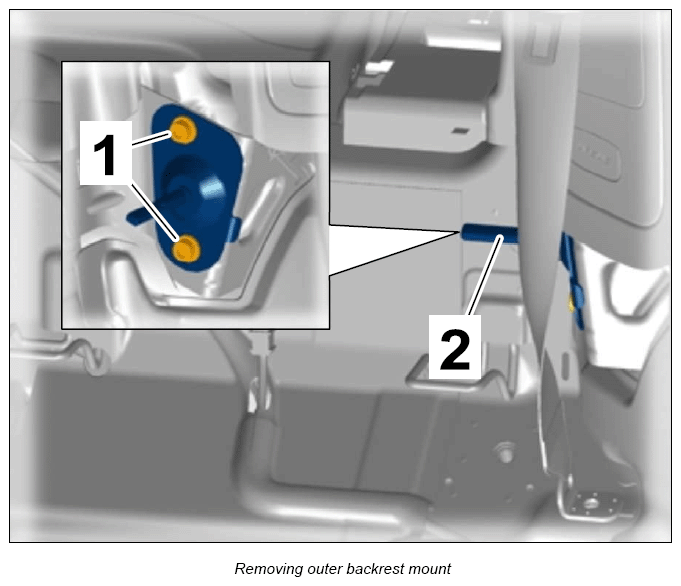

| Fastening screw for outer backrest mount (on body side) | Tightening torque | 22 Nm (16 ft lb.) | |||

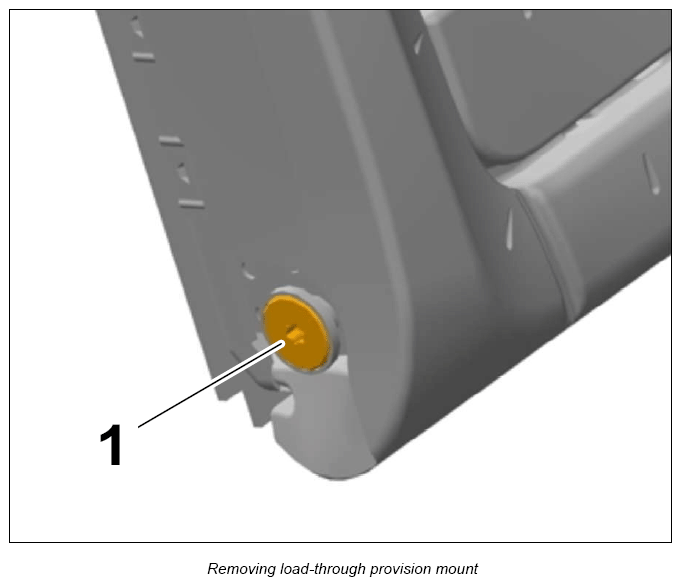

| Mount for load-through provision (on backrest side) | Item 1 | Tightening torque | 39 Nm (29 ft lb.) | ||

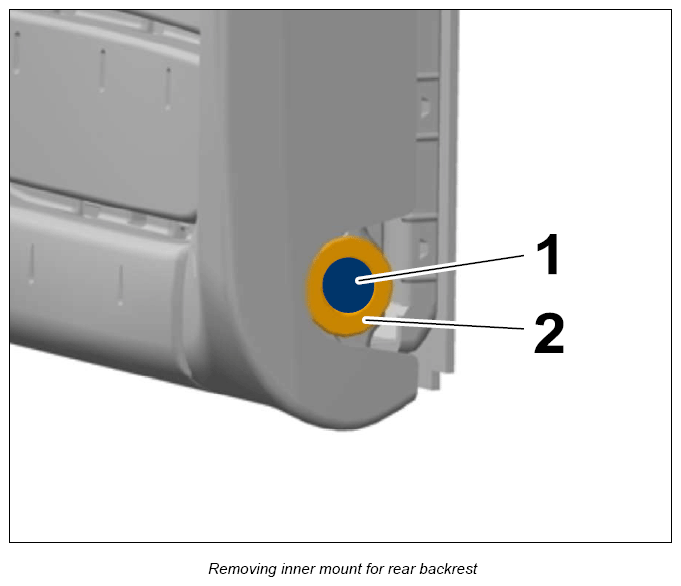

| Inner mount for rear backrest (on backrest side) | Item 2 | Tightening torque | 39 Nm (29 ft lb.) | ||

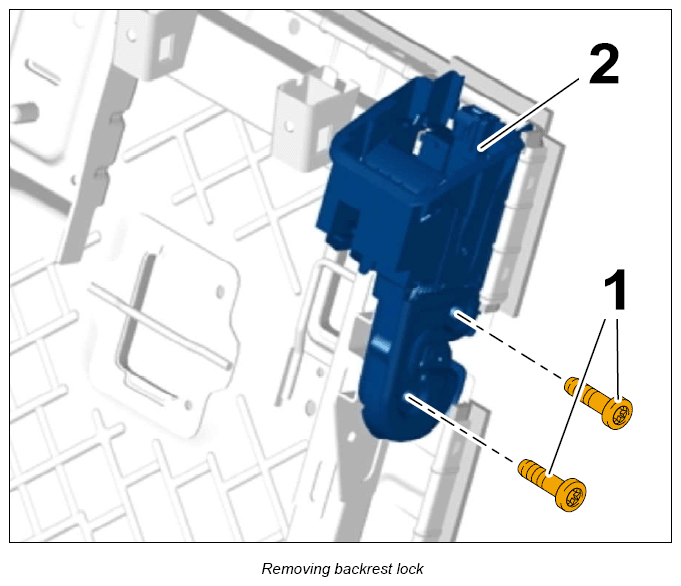

| Fastening screws for rear backrest lock | Item 1 | Tightening torque | 26 Nm (19 ft lb.) | ||

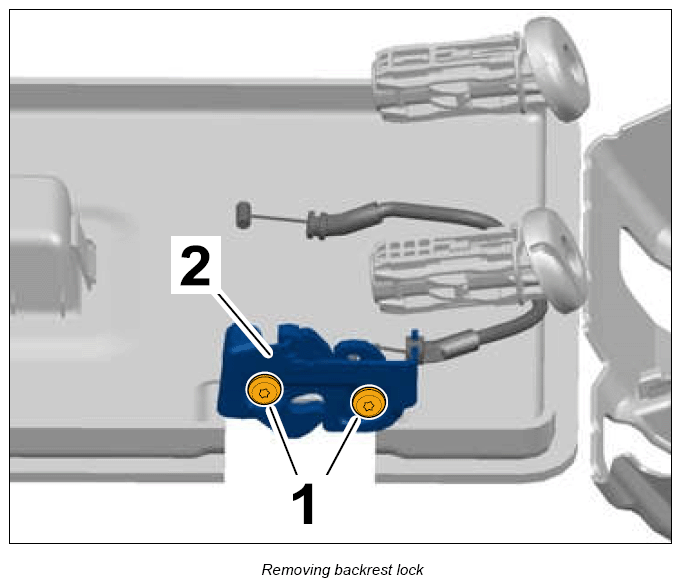

| Fastening screw for rear backrest lock, center | Item 1 | Tightening torque | 26 Nm (19 ft lb.) | ||

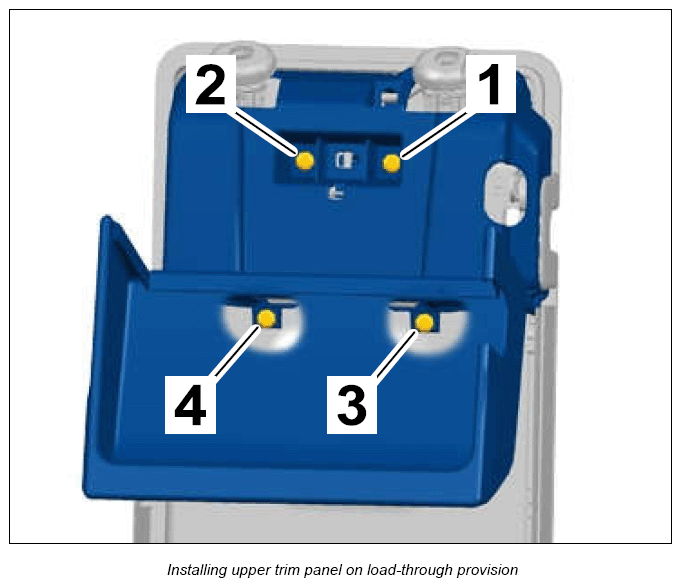

| Fastening screws for upper trim panel on load-through provision | Item 1 to 4 | Tightening torque | 3.5 Nm (2.5 ft lb.) | ||

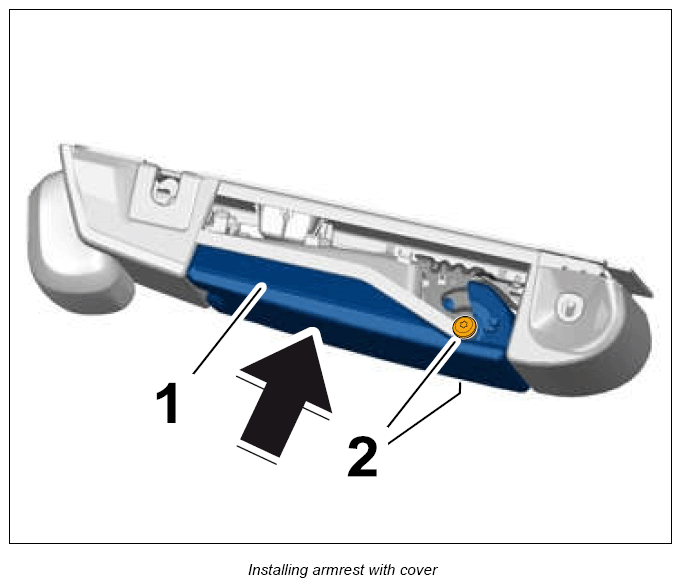

| Fastening screw securing armrest to load-through provision | Item 2 | Tightening torque | 4.5 Nm (3.25 ft lb.) | ||
