Technical values: Notes
TORQUE SPECIFICATION
| Location | Description | Type | Basic value | Tolerance 1 | Tolerance 2 |
|---|---|---|---|---|---|
| Front trim panel to body | Tapping screw | Tightening torque | 2 Nm (1.5 ft lb.) | ||
| Cover for rear lock support to body | Fastening nut | Tightening torque | 2.5 Nm (2 ft lb.) | ||
| Fastening screws for trim panel under dashboard | Tightening torque | 3 Nm (2 ft lb.) | |||
| Fastening screws for trim panel under dashboard | Tightening torque | 4.5 Nm (3 ft lb.) | |||

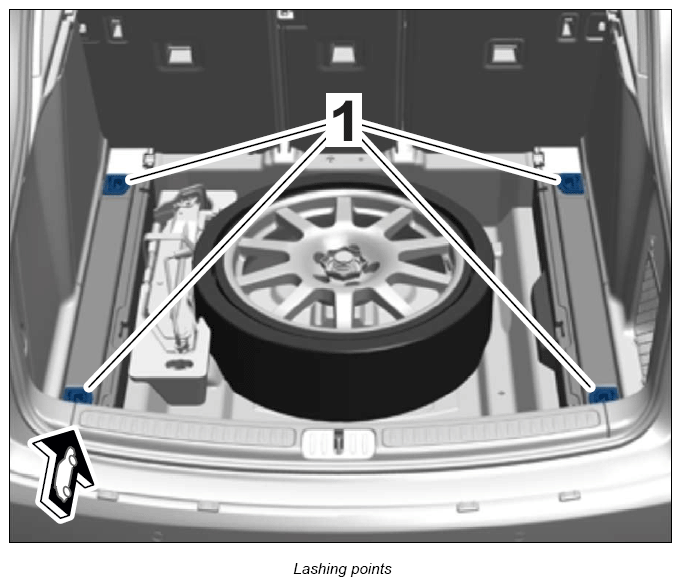

| Fastening screw for lashing point | Tightening torque | 8 Nm (6 ft lb.) | |||
| Armrest to door panel | Internal Torx screw, Ø 5 x 14 | Tightening torque | 2.3 Nm (1.5 ft lb.) | ||
| Upper air guide to dashboard bracket | Tightening torque | 3 Nm (2 ft lb.) | |||
| Lower air guide to dashboard bracket | Tightening torque | 1.5 Nm (1 ft lb.) | |||
| Dashboard to lower bracket | Tightening torque | 3 Nm (2 ft lb.) | |||
| Dashboard to upper bracket | Tightening torque | 3 Nm (2 ft lb.) | |||

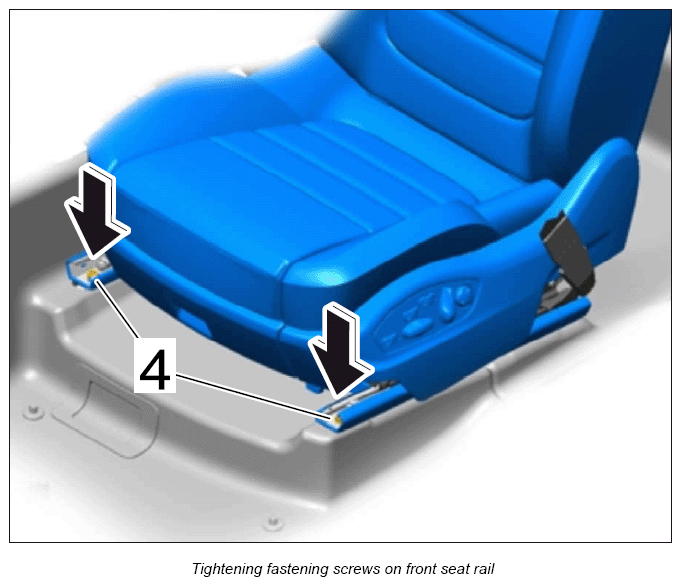

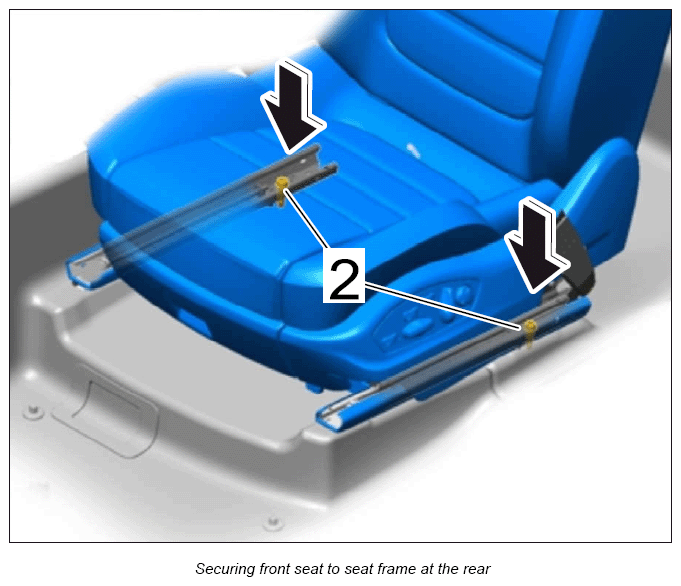

| Fastening screws for front seat rail | Tightening torque | 50 Nm (37 ft lb.) | +/-7.5 Nm (+/-5.5 ft lb.) | ||
| Fastening screws for rear seat rail | Tightening torque | 50 Nm (37 ft lb.) | +/-7.5 Nm (+/-5.5 ft lb.) | ||

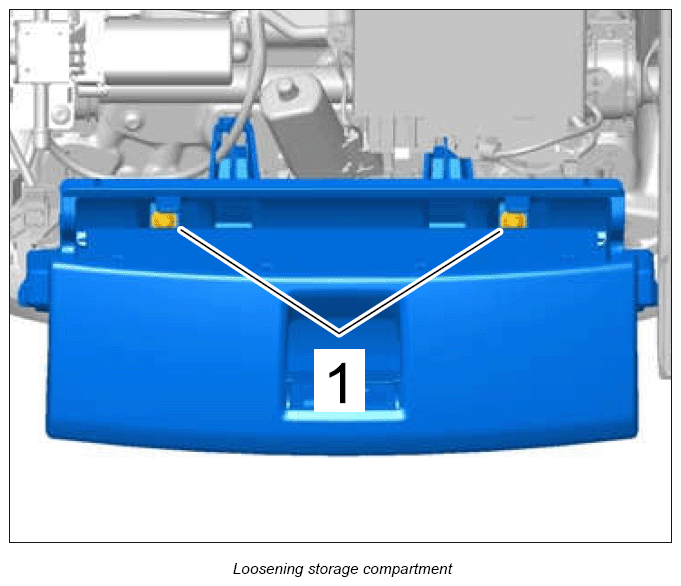

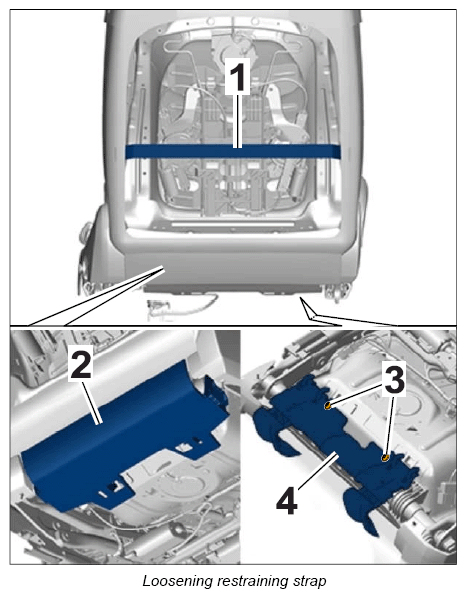

| Fastening screw for storage compartment on seat | Item 1 | Tightening torque | 7.5 Nm (5.5 ft lb.) | +/-0.5 Nm (+/-0.5 ft lb.) | |

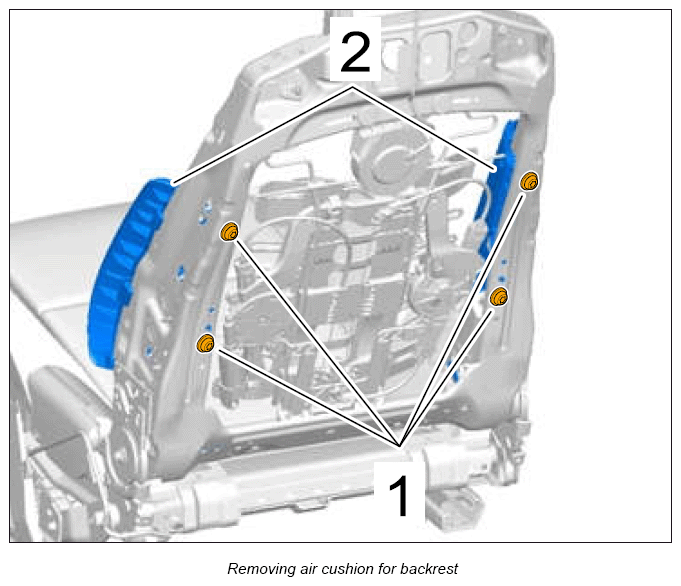

| Fastening screw securing holder for air cushion on backrest | Item 1 | Tightening torque | 2.5 Nm (2 ft lb.) | +/-0.3 Nm (+/-0.2 ft lb.) | |

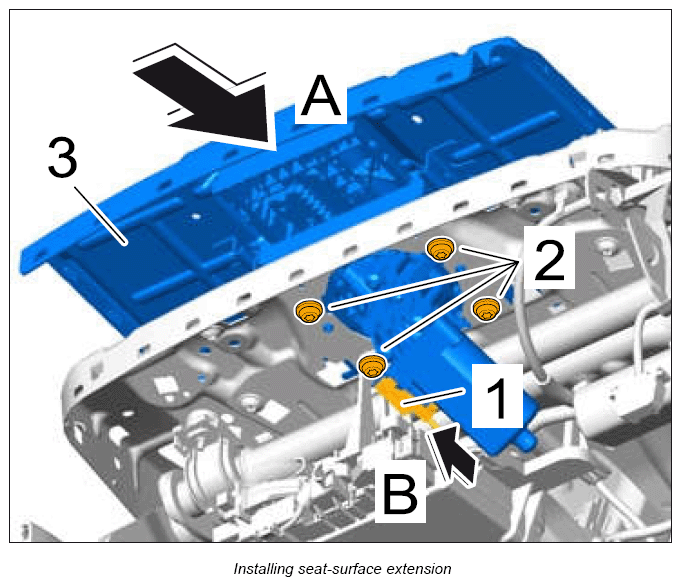

| Fastening screw securing seat-surface extension to seat | Item 2 | Tightening torque | 7.5 Nm (5.5 ft lb.) | +/-0.5 Nm (+/-0.5 ft lb.) | |

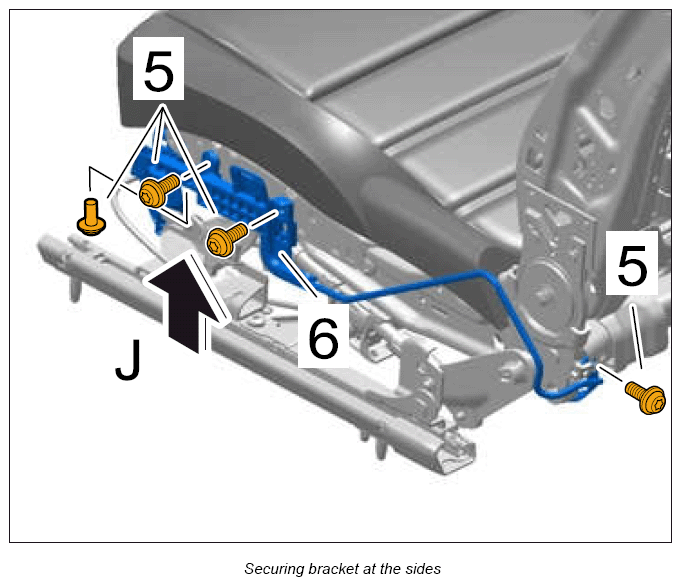

| Fastening screw securing side bracket to seat | Item 5 | Tightening torque | 7.5 Nm (5.5 ft lb.) | +/-0.5 Nm (+/-0.5 ft lb.) | |
| ISOFIX fastening screw | Item 3 | Tightening torque | 7.5 Nm (5.5 ft lb.) | +/-0.5 Nm (+/-0.5 ft lb.) | |

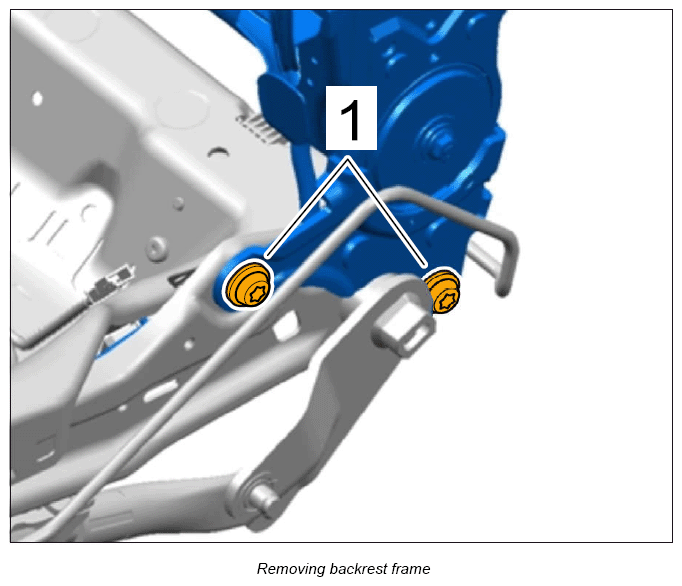

| Fastening screws securing backrest frame to seat frame | Item 1 | Tightening torque | 33 Nm (24 ft lb.) | +/-3 Nm (+/-2 ft lb.) | |

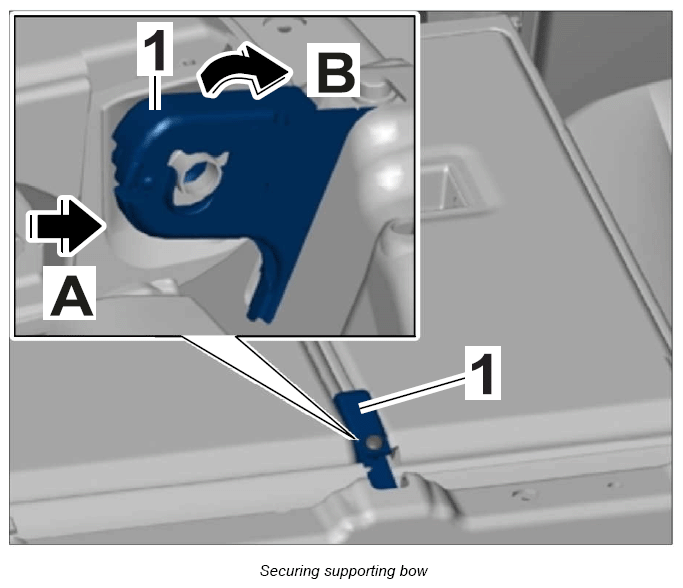

| Fastening screws for supporting bow | Tightening torque | 12 Nm (9 ft lb.) | |||
| Fastening screw for inner backrest mount (on body side) | Tightening torque | 22 Nm (16 ft lb.) | |||

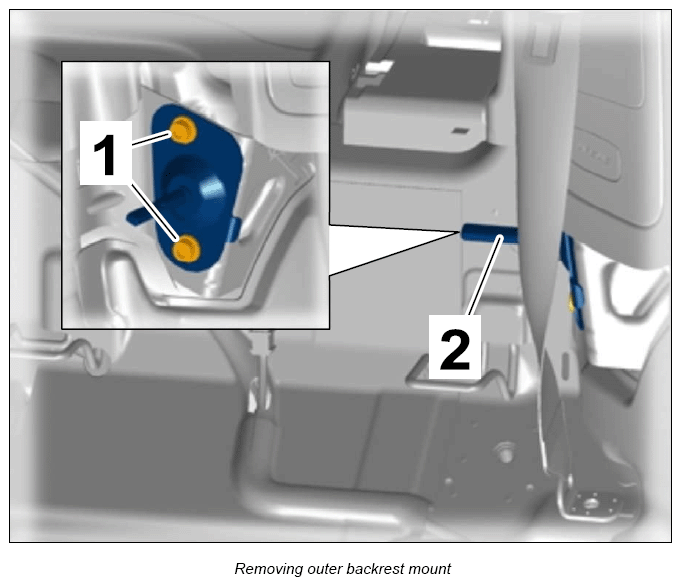

| Fastening screw for outer backrest mount (on body side) | Tightening torque | 22 Nm (16 ft lb.) | |||

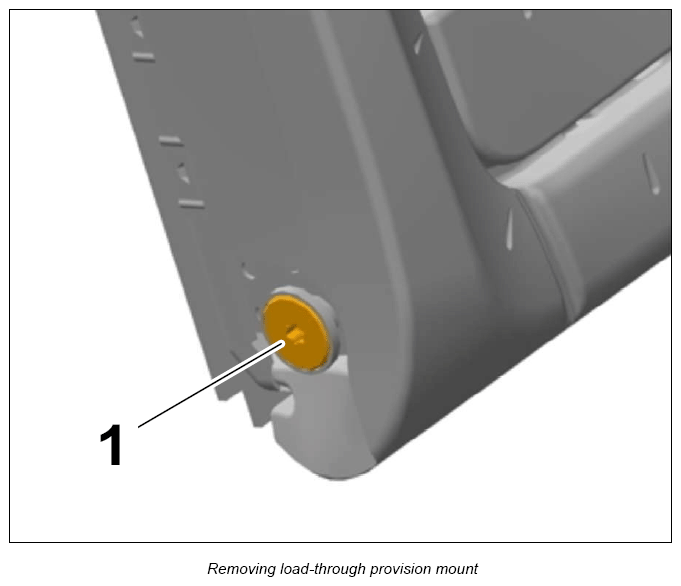

| Mount for load-through provision (on backrest side) | Item 1 | Tightening torque | 39 Nm (29 ft lb.) | ||

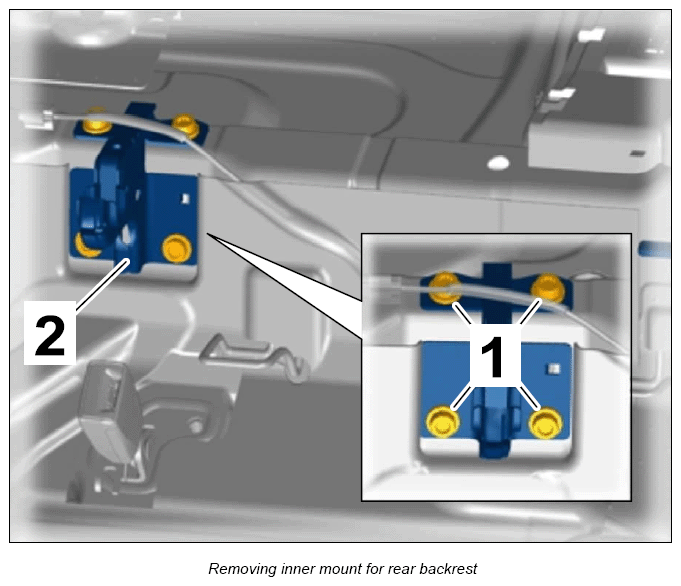

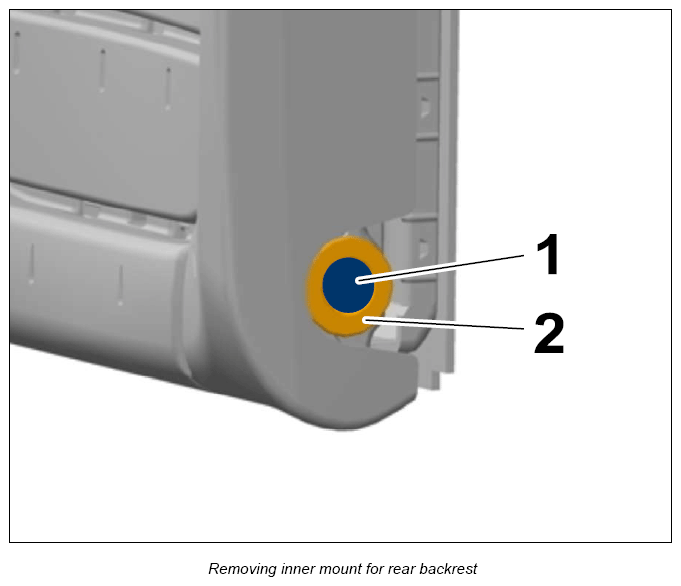

| Inner mount for rear backrest (on backrest side) | Item 2 | Tightening torque | 39 Nm (29 ft lb.) | ||

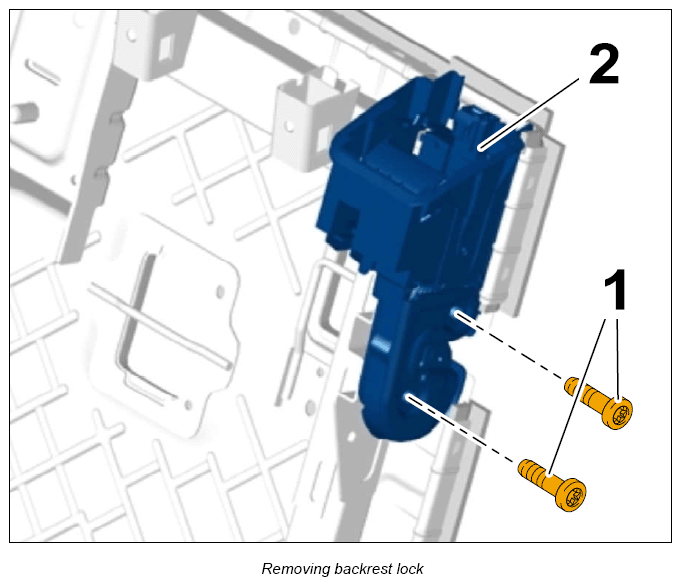

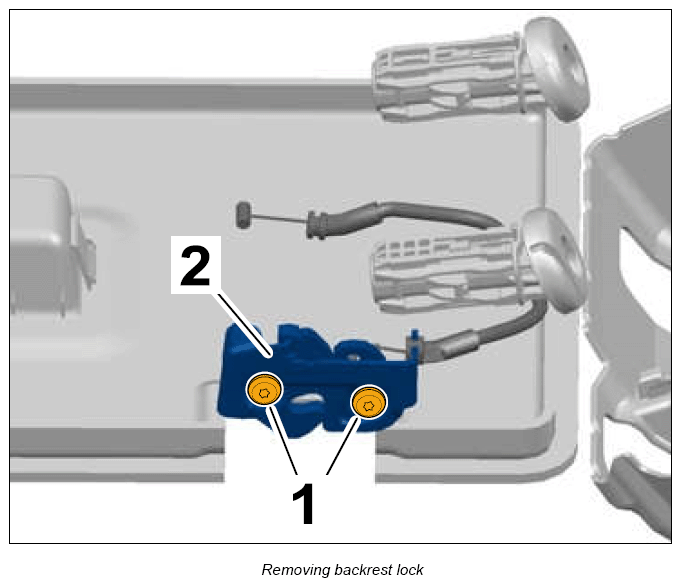

| Fastening screws for rear backrest lock | Item 1 | Tightening torque | 26 Nm (19 ft lb.) | ||
| Fastening screw for rear backrest lock, center | Item 1 | Tightening torque | 26 Nm (19 ft lb.) | ||

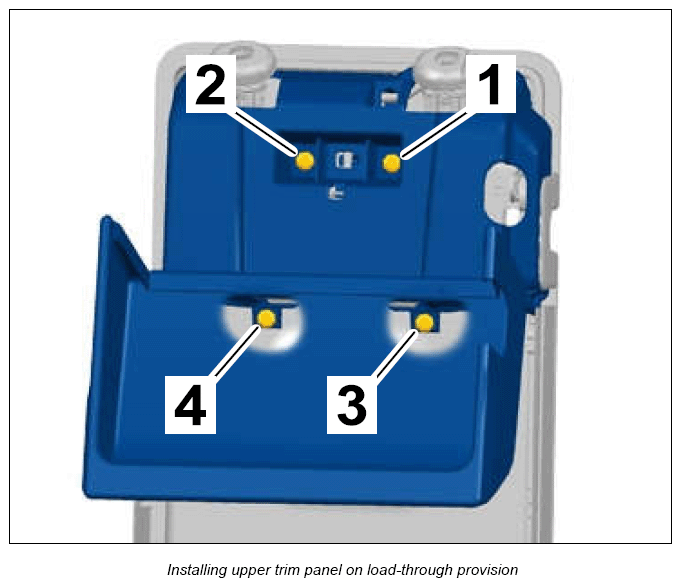

| Fastening screws for upper trim panel on load-through provision | Item 1 to 4 | Tightening torque | 3.5 Nm (2.5 ft lb.) | ||

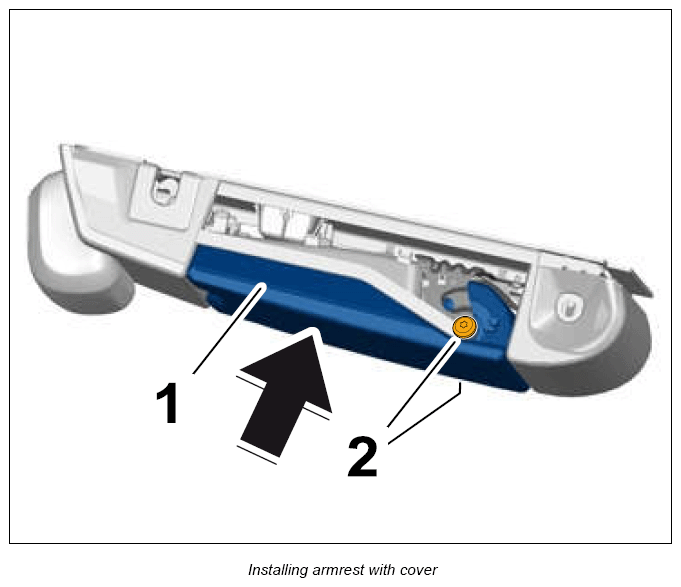

| Fastening screw securing armrest to load-through provision | Item 2 | Tightening torque | 4.5 Nm (3.25 ft lb.) | ||

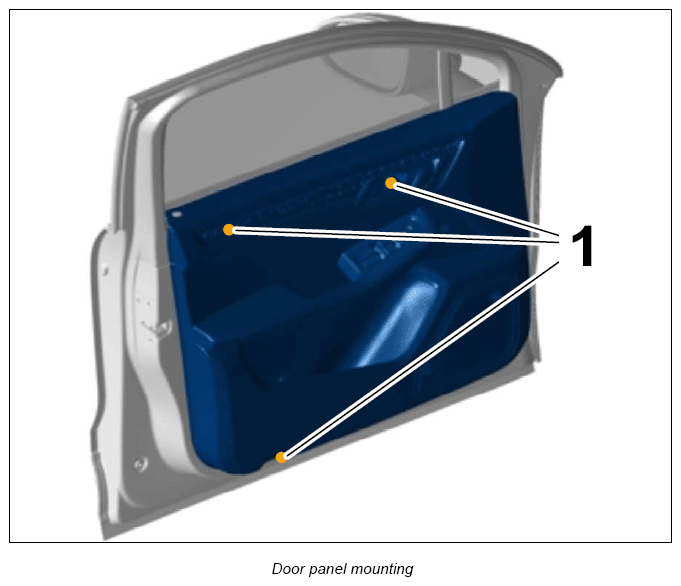

| Fastening screw for door panel | Tightening torque | 3.5 Nm (2.5 ft lb.) | +/-0.5 Nm (+/-0.5 ft lb.) | ||
| A-pillar trim panel to body | Tightening torque | 5.6 Nm (4 ft lb.) | |||

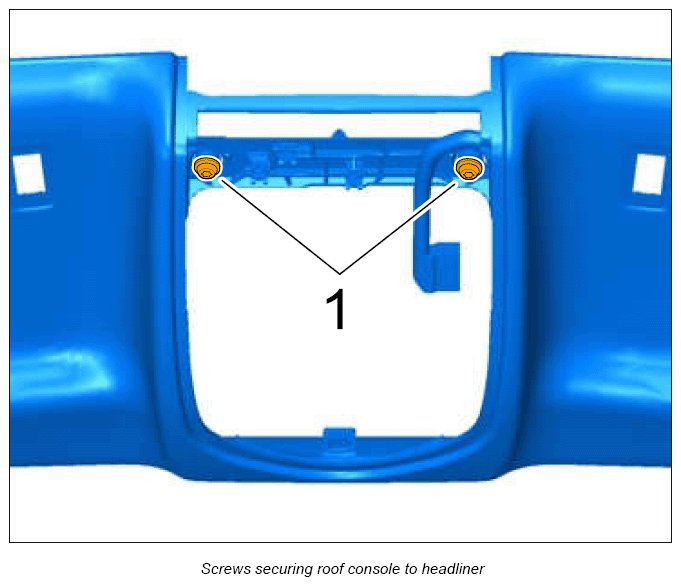

| Fastening screw for lower roof console | Tightening torque | 5 Nm (3.5 ft lb.) | |||

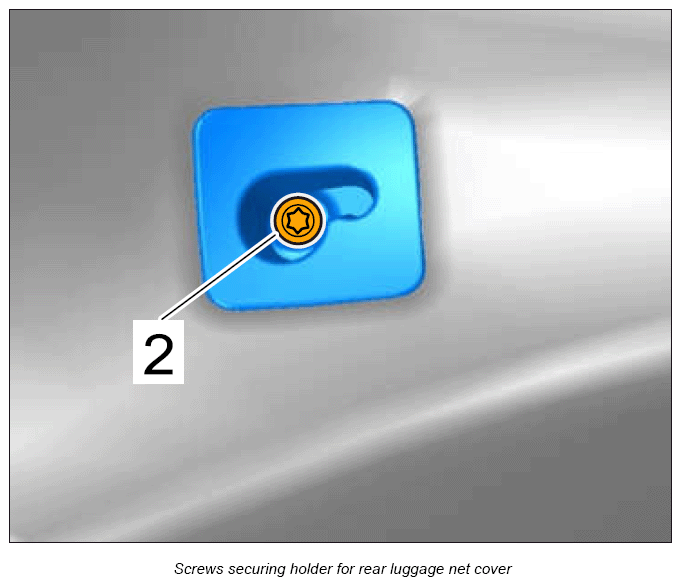

| Fastening screw for luggage net cover holder | Tightening torque | 9 Nm (6.5 ft lb.) | |||
