Information About Wire Harness
WARNING: This page is about a different car, the 2010 Porsche Cayenne, 2009 Porsche Cayenne, and 2008 Porsche Cayenne. However, it is still accessible from the selected car via links, so may be relevant.

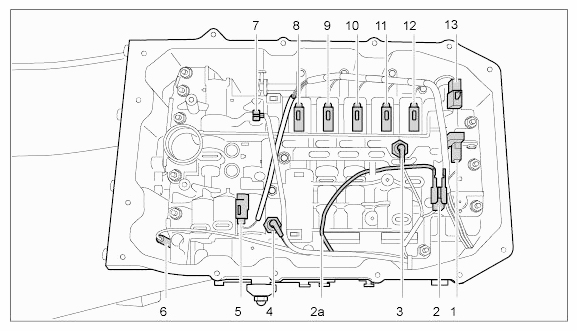

- -1- - Shift solenoid valve (S1)
- -2- - Plug connection for output shaft speed inductive pickup
- -2a- - Cable routing for output shaft speed inductive pickup
- -3- - Oil pressure switch 2 for transmission (omit in MY 2006)
- -4- - Oil pressure switch 1 for transmission (omit in MY 2006)
- -5- - Shift solenoid valve UK (modulation pressure)
- -6- - Input shaft speed (turbine speed) inductive pickup
- -7- - ATF temperature sensor
- -8- - Modulation pressure solenoid valve (main)
- -9- - Shift solenoid valve C1 (modulation pressure)
- -10- - Shift solenoid valve C3 (modulation pressure)
- -11- - Shift solenoid valve B1 (modulation pressure)
- -12- - Shift solenoid valve C2 (modulation pressure)
- -13- - Shift solenoid valve (S2)
