Technical Values: Notes
WARNING: This page does not describe the selected car, but rather 8 other vehicles, including the 2018 Porsche Cayenne, 2017 Porsche Cayenne, 2016 Porsche Cayenne, 2015 Porsche Cayenne, and 2014 Porsche Cayenne. However, it is still accessible from the selected car via links, so may be relevant.
| Location | Description | Type | Basic value | Tolerance 1 | Tolerance 2 |
|---|---|---|---|---|---|

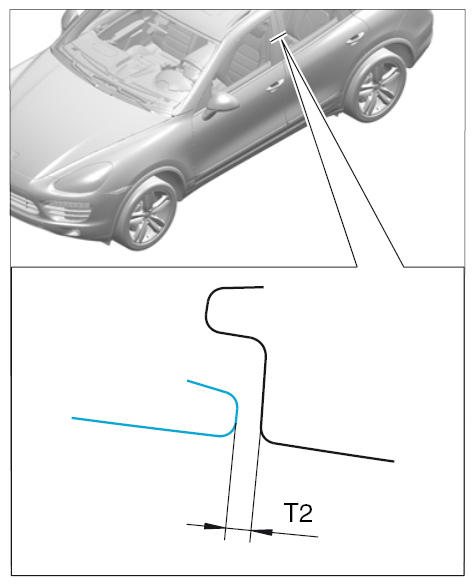

| B-pillar trim on front door to B-pillar trim on rear door (T2) | Gap dimension | 4.2 mm | +/-1 mm | ||
|
B-pillar trim on front door to B-pillar trim on rear door |
|||||
| B-pillar trim on front door to B-pillar trim on rear door (T2b) | Flush | Gap dimension | 0 mm | +0.5 mm | -1.5 mm |
|
B-pillar trim on front door to B-pillar trim on rear door |
|||||

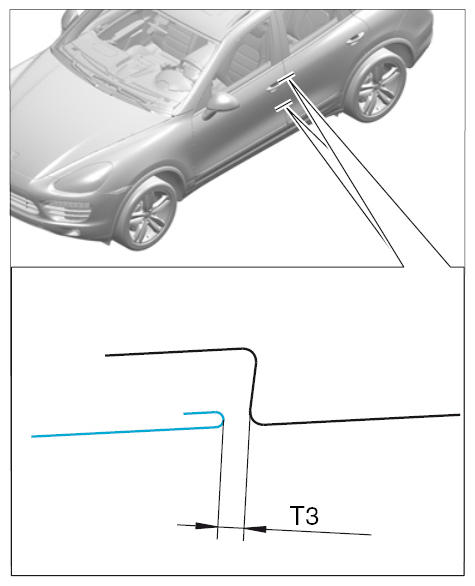

| Front door to rear door (T3) | Gap dimension | 4.2 mm | +/-0.8 mm | ||
|
Front door to rear door |
|||||
| Front door to rear door (T3b) | Rear door recessed | Gap dimension | 0 mm | -1 mm | |
|
Front door to rear door |
|||||

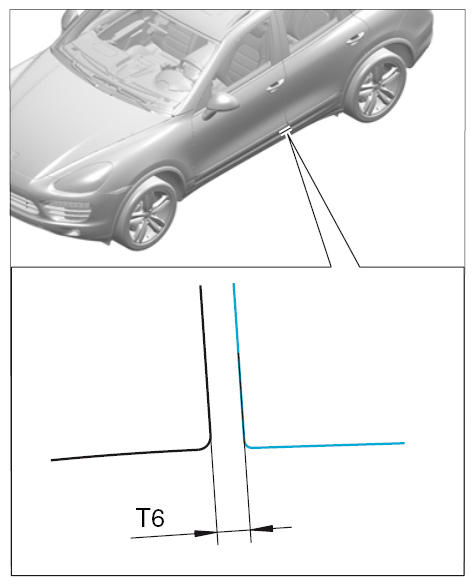

| Front door panel to rear door panel (T6) | Gap dimension | 5.7 mm | +1.2 mm | -1 mm | |
|
Front door panel to rear door panel |
|||||
| Front door panel to rear door panel (T6b) | Flush | Gap dimension | 0 mm | +0.5 mm | -1.5 mm |
|
Front door panel to rear door panel |
|||||

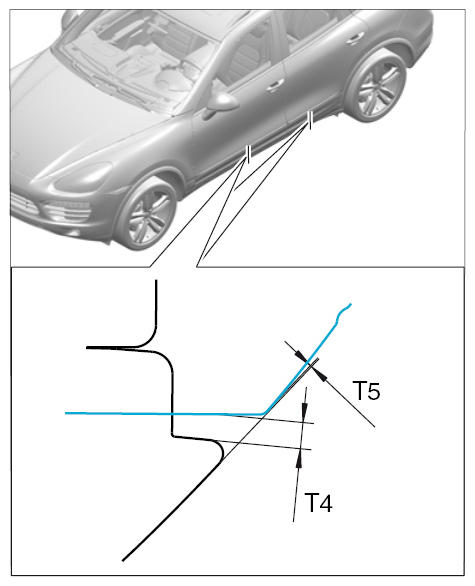

| Door panel to door entry guard (T4) | Gap dimension | 4.8 mm | +/-1.5 mm | ||
|
Door panel to door entry guard |
|||||
| Door panel to door entry guard (T5) | Gap dimension | 0.3 mm | +0.5 mm | -1.5 mm | |
|
Door panel to door entry guard |
|||||

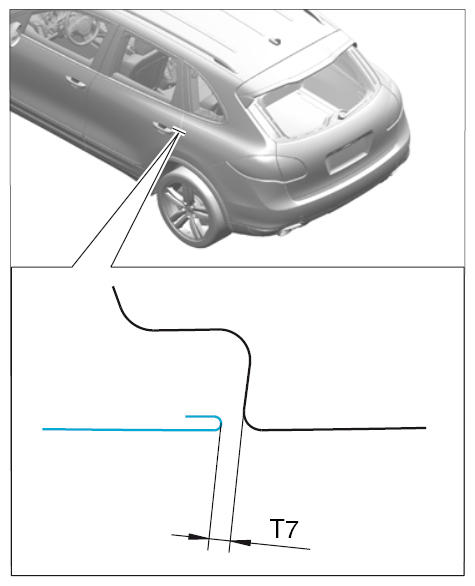

| Rear door to side panel (T7) | Gap dimension | 3.7 mm | +/-0.5 mm | ||
|
Rear door to side panel |
|||||
| Rear door to side panel (T7b) | Flush | Gap dimension | 0 mm | -1 mm | |
|
Rear door to side panel |
|||||

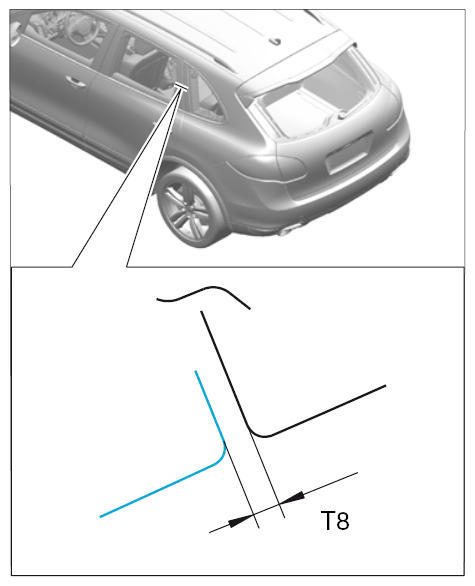

| C-pillar trim on rear door to C-pillar trim on side window (T8) | Gap dimension | 3.8 mm | +/-1 mm | ||
|
C-pillar trim on rear door to C-pillar trim on side window |
|||||
| C-pillar trim on rear door to C-pillar trim on side window (T8b) | Flush | Gap dimension | 0 mm | +0.5 mm | -1.5 mm |
|
C-pillar trim on rear door to C-pillar trim on side window |
|||||

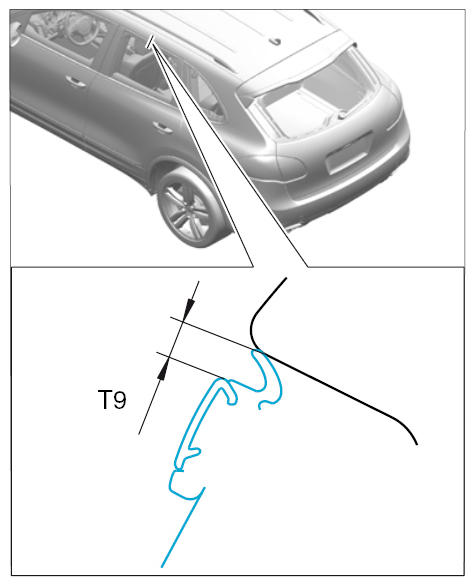

| Door molding to side panel (T9) | Gap dimension | 5.6 mm | +/-2 mm | ||
|
Door molding to side panel |
|||||
| Door molding to side panel (T9b) | Flush | Gap dimension | 0 mm | +2 mm | |
|
Door molding to side panel |
|||||
| Fastening screw for door hinge at door, M10 x 25 | Item 1 | Tightening torque | 50 Nm (37 ftlb.) | ||
| Fastening screws securing door hinge to body, M8 x 24 (internal serration screw) | Item 1+2 | Tightening torque | 50 Nm (37 ftlb.) | ||
| Fastening screws for lock peg, M8 x 22 (internal serration screw) | Item 2 | Tightening torque | 20 Nm (15 ftlb.) | ||
