Removing Inner Door Release

WARNING: This page does not describe the selected car, but rather 8 other vehicles, including the 2018 Porsche Cayenne, 2017 Porsche Cayenne, 2016 Porsche Cayenne, 2015 Porsche Cayenne, and 2014 Porsche Cayenne. However, it is still accessible from the selected car via links, so may be relevant.

Information

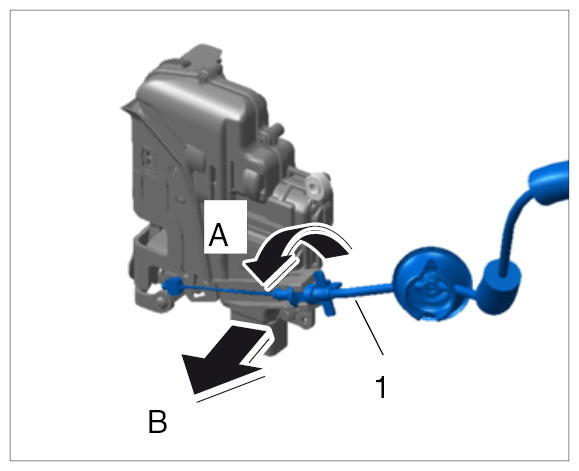

  1. Detach inner actuating mechanism -1-  from door lock.
    1. 1.1. Turn bowden cable clip 90° -A-  and remove it from the bracket -B-  .
      Fig 1: Loosening Inner Door
      G09939573Courtesy of PORSCHE CARS NORTH AMERICA, INC.

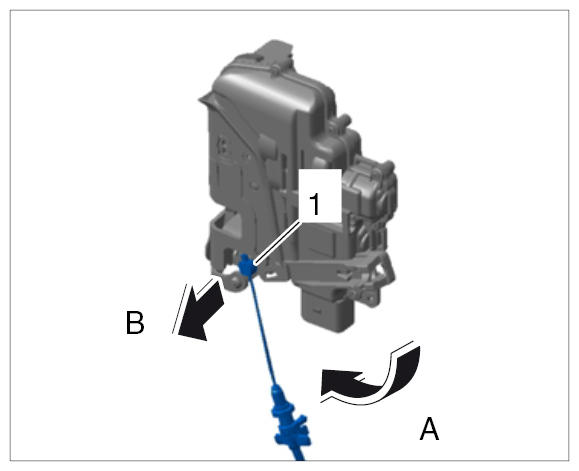

  2. Disengage driver for inner door release.
    1. 2.1. Turn inner actuating mechanism -A-  until the actuator in the mounting is released.
    2. 2.2. Remove actuator for inner door release -1-  from the mounting -B-  .
      Fig 2: Disengaging Inner Door
      G09939574Courtesy of PORSCHE CARS NORTH AMERICA, INC.
