Component Overview
WARNING: This page does not describe the selected car, but rather 8 other vehicles, including the 2018 Porsche Cayenne, 2017 Porsche Cayenne, 2016 Porsche Cayenne, 2015 Porsche Cayenne, and 2014 Porsche Cayenne. However, it is still accessible from the selected car via links, so may be relevant.

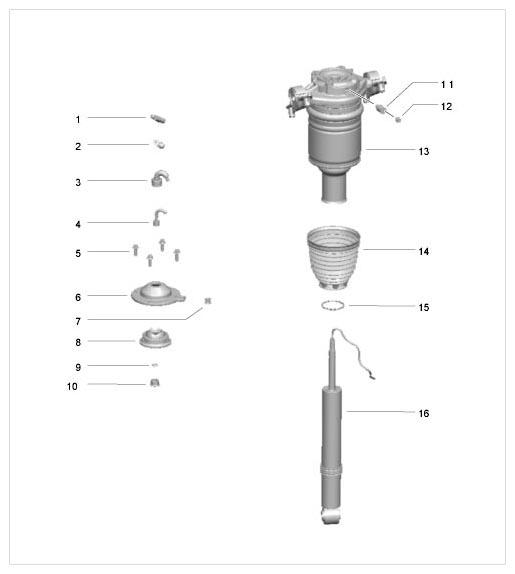

| No. | Designation | Note |
|---|---|---|
| -1- | Connector housing | Only for PASM (Porsche Active Suspension Management) |
| -2- | Grommet (connector) | Only for PASM |
| -3- | Grommet (cable) | Only for PASM |
| -4- | Cable guide | Only for PASM |
| -5- | Hexagon nut (4x) | Use new hexagon nuts. |
| -6- | Cover | |
| -7- | Cable holder (rubber) | Only for PASM |
| -8- | Shock absorber mounting | |
| -9- | Ring, small (O-ring) | Please use a new sealing ring. |
| -10- | Hexagon nut | Please use a new lock nut. |
| -11- | Pressure control valve with sealing ring | Please use a new sealing ring. |
| -12- | Push-on connector | |
| -13- | Air spring | |
| -14- | Boot/bellows | Please use a new boot/bellows. |
| -15- | Ring, large (O-ring) | Please use a new seal. |
| -16- | Shock absorbers Safety catch | Always replace safety catch (shown fitted on shock absorber!) |

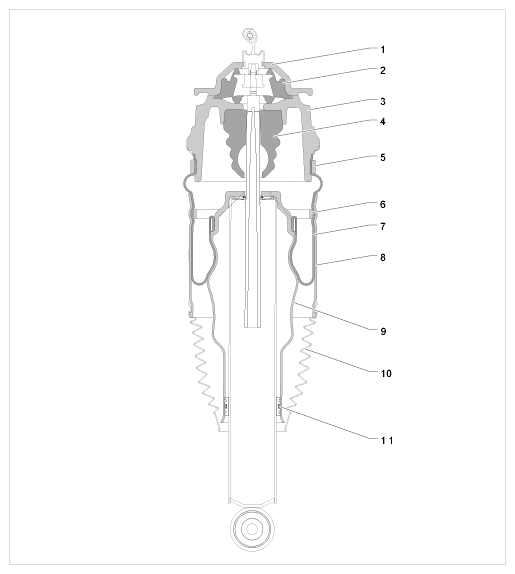

- -1- - Cover
- -2- - Shock absorber mounting
- -3- - Air spring
- -4- - Additional spring
- -5- - Retainer
- -6- - Clamping ring
- -7- - Air-spring bellows
- -8- - Outer guide
- -9- - Rolling piston
- -10- - Boot/bellows
- -11- - Ring, large (O-ring)
