92 - Windscreen Wiper And Washer System
| Location | Description | Type | Basic value | Tolerance 1 | Tolerance 2 |
|---|---|---|---|---|---|
| Fastening screw for windscreen-washer reservoir | Tightening torque | 10 Nm (7.5 ftlb.) | |||
| Fastening nut on wiper arm | Tightening torque | 25 Nm (19 ftlb.) | |||

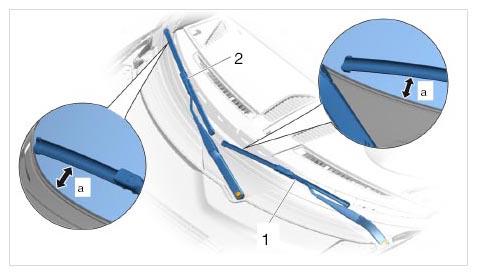

| Wiper arm on passenger's side | 2 | Adjustment value | 10 mm | ||
| Wiper arm on driver's side | 1 | Adjustment value | 10 mm | ||
|
Adjusting wiper arm |
|||||
| Wiper arm for rear window washer to wiper motor | Tightening torque | 19 Nm (14 ftlb.) | |||

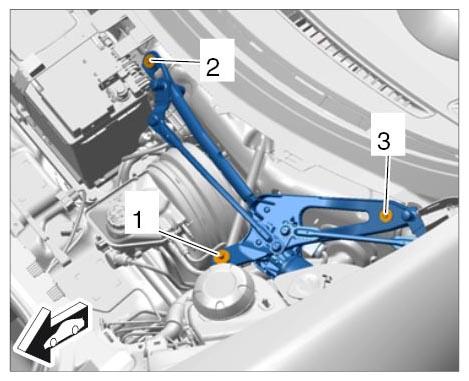

| Fastening screw securing wiper linkage to body | 1 | Tightening torque | 23 Nm (17 ftlb.) | ||
| Fastening screw securing wiper linkage to body | 2. 3 | Tightening torque | 11 Nm (8 ftlb.) | ||
|
Threaded connection for wiper linkage |
|||||

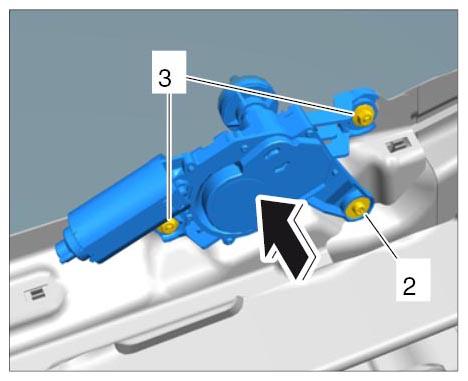

| Fastening screw securing wiper motor to body | -2- | Tightening torque | 3 Nm (2 ftlb.) | ||
| Fastening nut securing wiper motor to body | -3- | Tightening torque | 8 Nm (6 ftlb.) | ||
|
Installing wiper motor |
|||||
