Technical Values
| Location | Description | Type | Basic value | Tolerance 1 | Tolerance 2 |
|---|---|---|---|---|---|

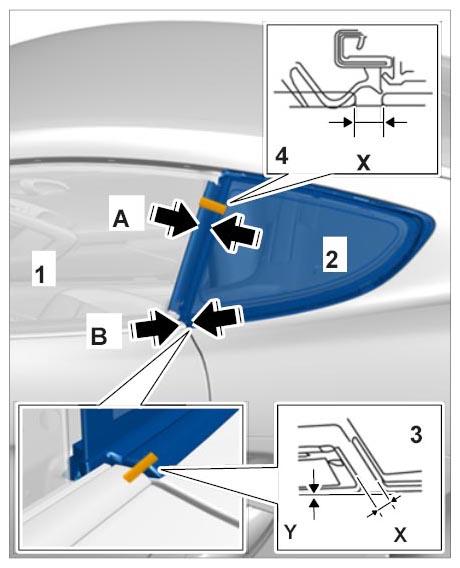

| Door window with respect to rear side window | Illustration 4 | Gap dimension | 7 mm | +/-0.8 mm | |
|
Gap/offset between door window and side window |
|||||
| Door shaft molding with respect to rear side window rubber | Illustration 3 | Gap dimension | 3.5 mm | +0.7 mm | -0.5 N |
|
Gap/offset between door window and side window |
|||||

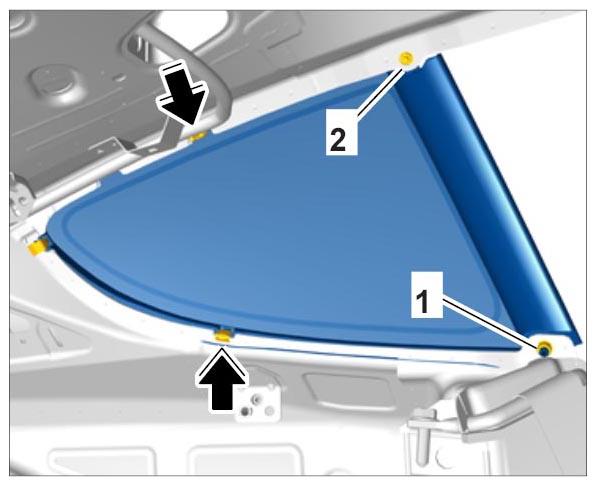

| Fastening screw for rear side window | Item 1 | Tightening torque | 4 Nm (3 ftlb.) | +/-0.5 Nm (+/- 0.5 ftlb.) | |
|
Removing side window |
|||||
| Fastening screw for rear side window, top | Item 2 | Tightening torque | 2.5 Nm (1.5 ftlb.) | +/-0.5 Nm (+/- 0.5 ftlb.) | |
|
Removing side window |
|||||
