Technical Values
| Location | Description | Type | Basic value | Tolerance 1 | Tolerance 2 |
|---|---|---|---|---|---|
| Fastening screw for door window glass | With special tool | Tightening torque | 6 Nm | +/-0.9 Nm | |
|
Securing door window glass |
|||||
| Fastening nut for window lifter | Tightening torque | 9.7 Nm | +/-0.9 Nm | ||
| Screwing off fastening nuts | |||||

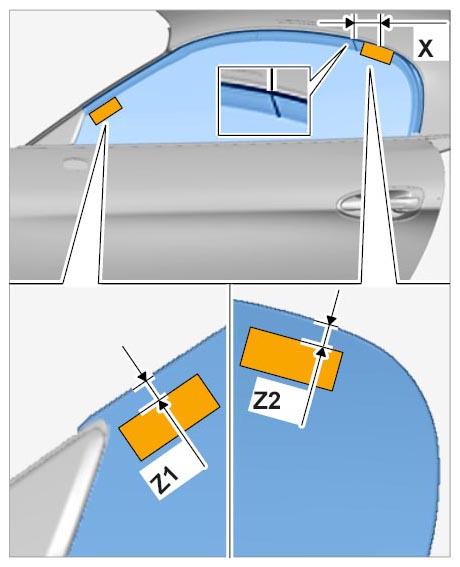

| Closing depth of front door window | Z1 | Adjustment value | 3.5 mm | +/-1 mm | |
|
Closing depth of front door window |
|||||
|
Closing depth of front door window |
|||||
| Closing depth of rear door window | Z2 | Adjustment value | 6.0 mm | +/-1 mm | |
| Closing depth of front door window | |||||
|
Closing depth of front door window |
|||||
| Z2 measuring point gap | X | Gap dimension | 5 mm | ||
|
Applying markings |
|||||

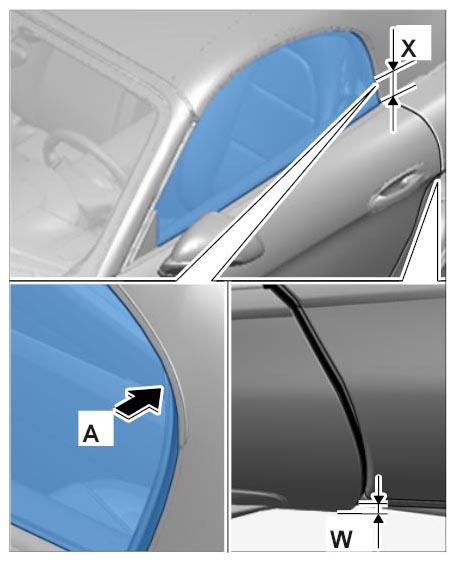

| Measuring point gap | X | Gap dimension | 100 mm | ||
| Door in opened position | |||||
| Door opening | W | Adjustment value | 8 mm | ||
|
Door in open position |
|||||
