Technical Values
| Location | Description | Type | Basic Value | Tolerance 1 | Tolerance 2 |
|---|---|---|---|---|---|

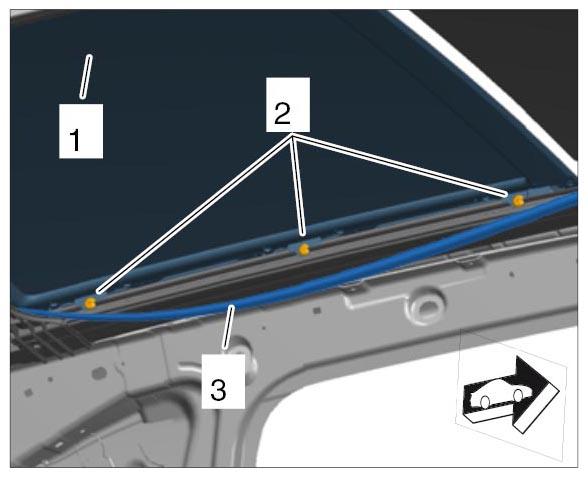

| Fastening Screw For Front Panel On Panoramic Roof | Item 2 | Tightening Torque | 7 Nm (5 ft. lb.) | ||
|
Removing Front Panel |
|||||

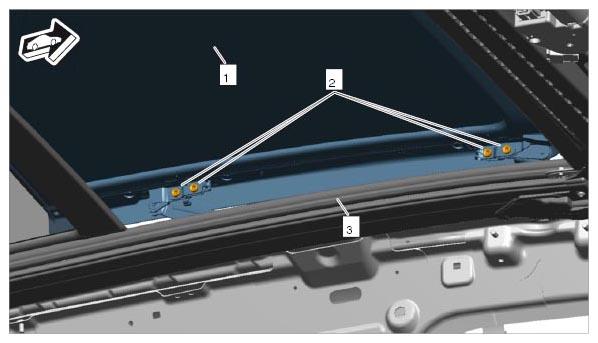

| Fastening Screws For Rear Panel On Panoramic Roof | Item 2 | Tightening Torque | 7 Nm (5 ft. lb.) | ||
|
Removing Rear Panel |
|||||

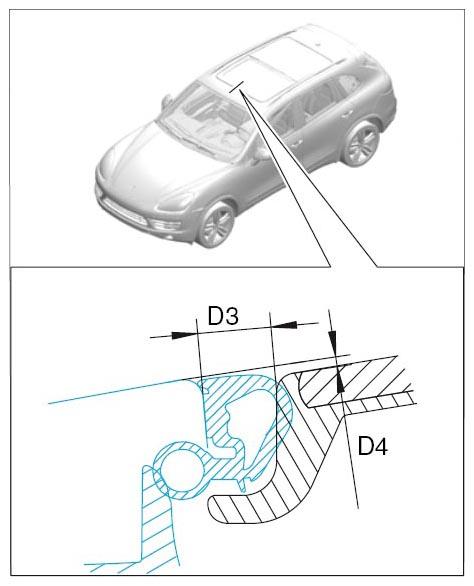

| Roof To Front Lid (D3) | Gap Dimension | 10 mm | +/-1.2 mm | ||
| Roof To Front Lid | |||||
| Roof To Front Lid (D4) | Gap Dimension | 1.4 mm | +/-1 mm | ||
|
Roof To Front Lid |
|||||

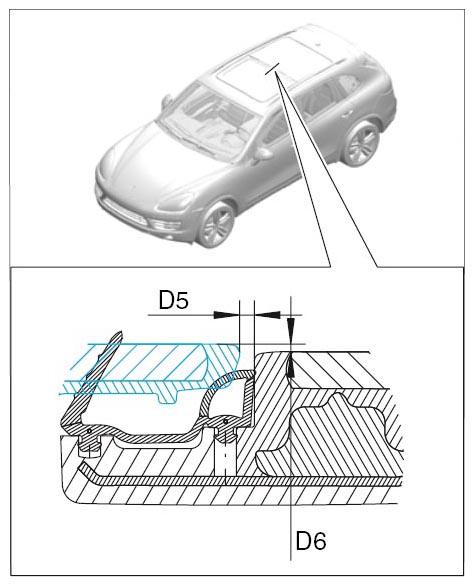

| Front Panel To Rear Panel (D5) | Gap Dimension | 2 mm | +/-0.5 mm | ||
|
Front Panel To Rear Panel |
|||||
| Front Panel To Rear Panel (D6) | Gap Dimension | 1 mm | +1.2 mm | -0.6 mm | |
| Front Panel To Rear Panel | |||||
| Rear Lid To Roof (D7) | Gap Dimension | 10 mm | +/-1.2 mm | ||
|
Rear Lid To Roof |
|||||

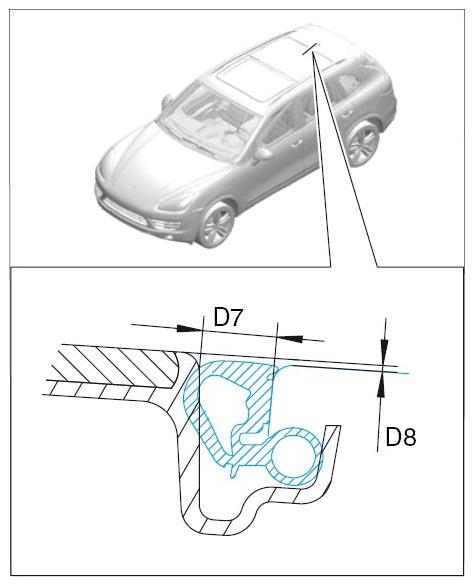

| Rear Lid To Roof (D8) | Gap Dimension | 0.8 mm | +/-1 mm | ||
|
Rear Lid To Roof |
|||||
