Removing Trim Panel For Rear Wall

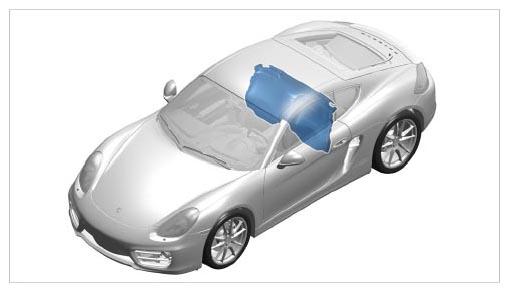

Fig 1: Identifying Trim Panel For Rear Wall Installation Position
G10027582Courtesy of PORSCHE CARS NORTH AMERICA, INC.
  1. Unscrew and remove fastening screws -2+3-  on grab handle for rear wall -1-  .
    1. 1.1. Remove grab handle for rear wall -1-  in an upward direction -arrow-  .

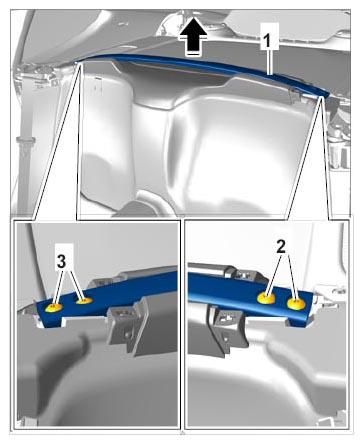

      Fig 2: Removing Grab Handle From Rear Wall
      G10027583Courtesy of PORSCHE CARS NORTH AMERICA, INC.
  2. Loosen trim panel for rear wall at the top -1-  from the fixing clips -2-  .
    1. 2.1. Remove trim panel for rear wall at the top -1-  by pulling it upwards -arrow-  .
      Fig 3: Removing Trim Panel From Rear Wall
      G10027584Courtesy of PORSCHE CARS NORTH AMERICA, INC.
  3. Fold trim panel for rear wall forward -arrows A-  .
    1. 3.1. Remove trim panel for rear wall -1-  by pulling it upwards -arrows a-  .
    2. 3.2. Remove trim panel for rear wall.

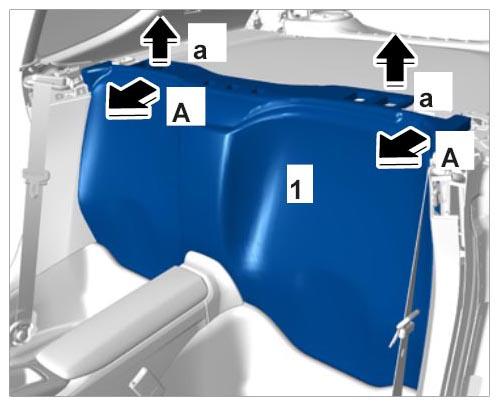

      Fig 4: Removing Trim Panel From Rear Wall
      G10027585Courtesy of PORSCHE CARS NORTH AMERICA, INC.
