Technical Values: Overview
| Location | Description | Type | Basic Value | Tolerance 1 | Tolerance 2 |
|---|---|---|---|---|---|
| Fastening Screw Securing Lower Trim Panel To Dashboard | Tightening Torque | 3.2 Nm (2 ft. lbs.) | |||
|

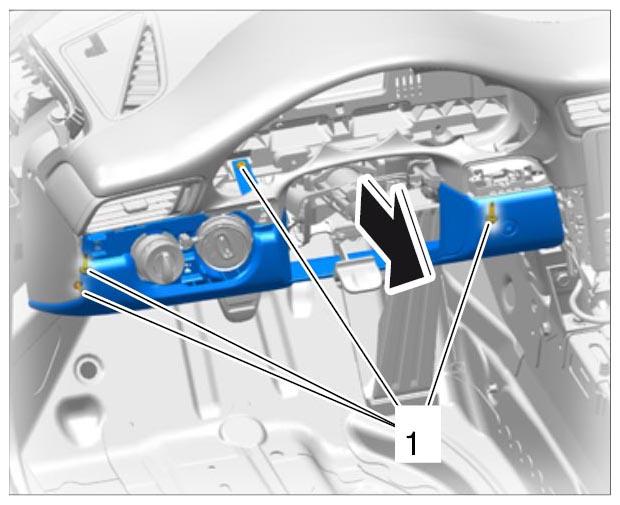

Loosening Trim Panel |
|||||

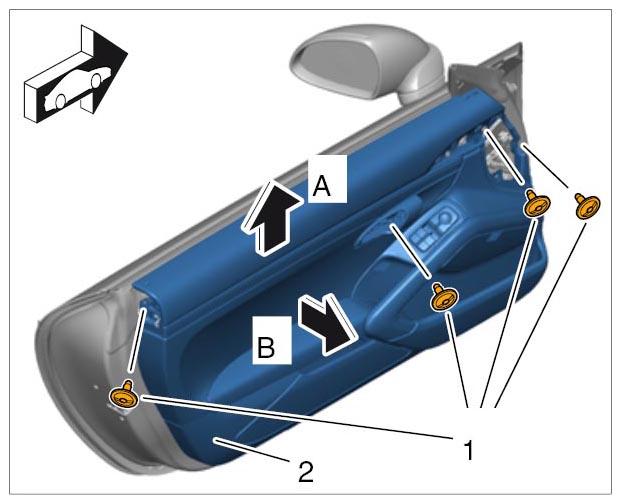

| Fastening Screw For Door Panel | Tightening Torque | 7.5 Nm (5.5 ft. lbs.) | +/-0.5 Nm (+/- 0.5 ft. lbs.) | ||
|
Mounting For Door Panel |
|||||

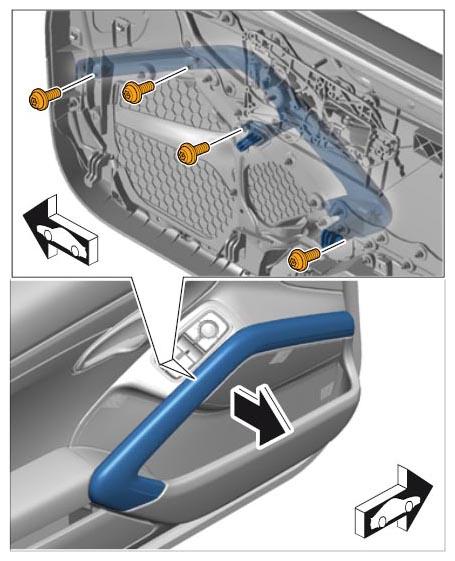

| Fastening Screws For Handle | Tightening Torque | 2.2 Nm (1.5 ft. lbs.) | +/-0.2 Nm (+/- 0.1 ft. lbs.) | ||
|
Removing Handle |
|||||

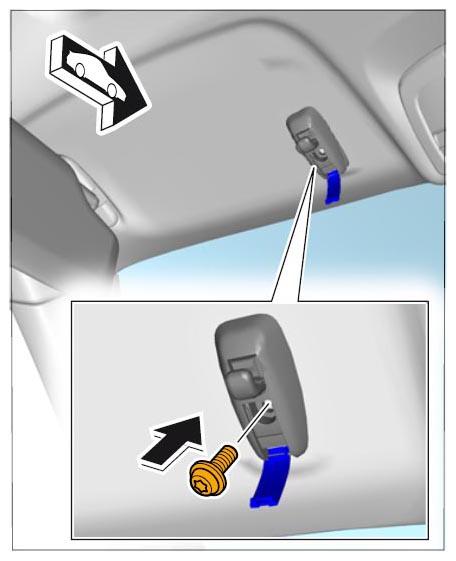

| Fastening Screw For Sun Visor | Tightening Torque | 5.5 Nm (4 ft. lbs.) | |||
|
Installing Holder |
|||||

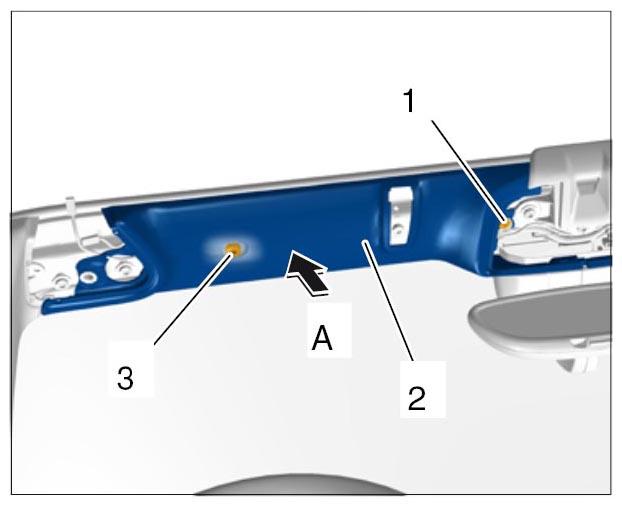

| Fastening Screw Securing Roof Trim Panel At The Sides | Tightening Torque | 6 Nm (4.5 ft. lbs.) | |||
|
Installing Front Roof Trim Panel At The Sides |
|||||
| Fastening Screw Securing Front Seat To Body Items 1 And 2 | Tightening Torque | 50 Nm (37 ft. lbs.) | |||
|
Loosening Seat Screws At The Front |
|||||
|

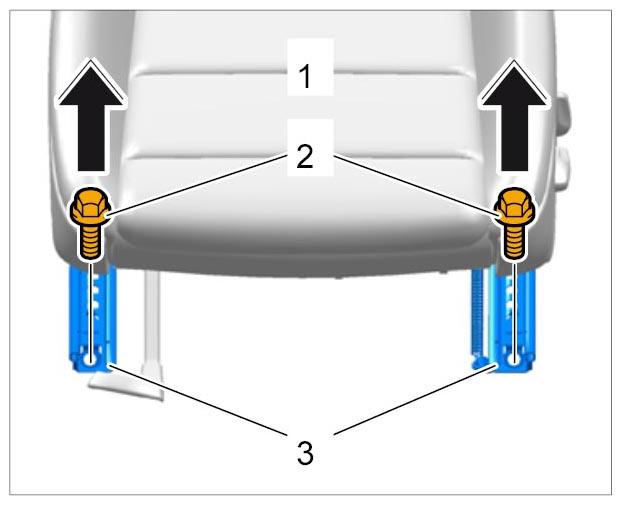

Loosening Seat Screws At The Rear |
|||||

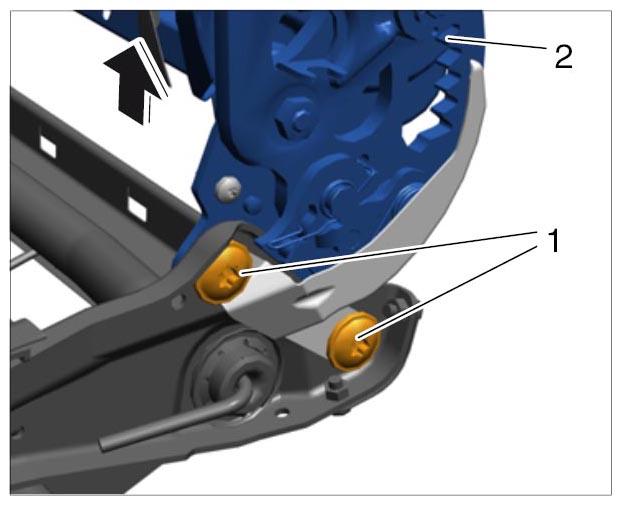

| Fastening Screw Securing Locking Mechanism To Backrest Frame | M8 x 40 | Tightening Torque | 5 Nm (3.5 ft. lbs.) | ||
|

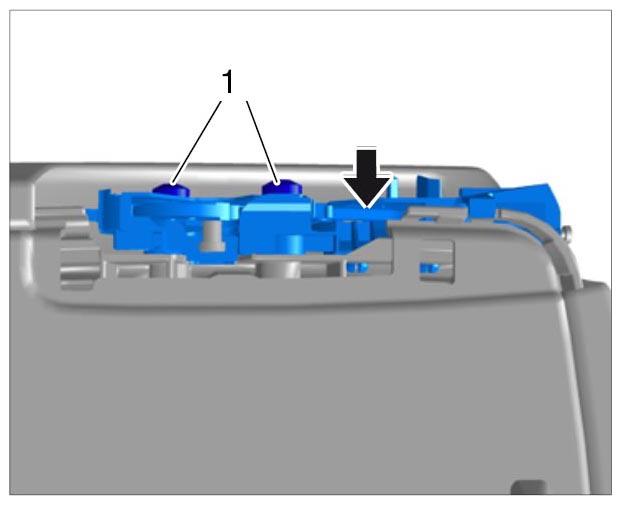

Installing Locking Mechanism For Backrest |
|||||

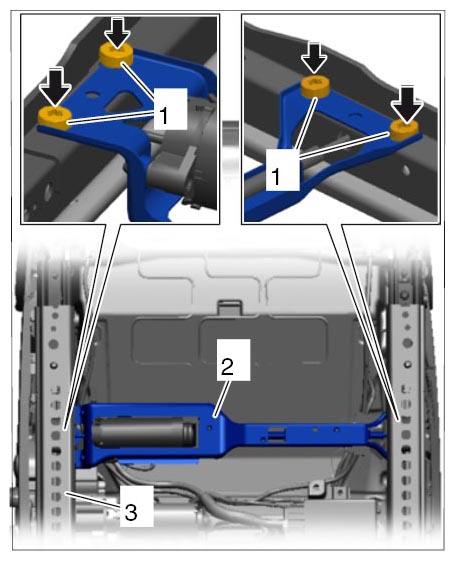

| Fastening Screw Securing Retainer Plate To Seat Frame | Tightening Torque | 24 Nm (18 ft. lbs.) | +/-4 Nm (+/- 3 ft. lbs.) | ||
|
Installing Retainer Plate |
|||||
| Fastening Screw Securing Backrest Frame To Seat Frame | Tightening Torque | 34 Nm (25 ft. lbs.) | +/-4 Nm (+/- 3 ft. lbs.) | ||
|
Removing Backrest Frame |
|||||

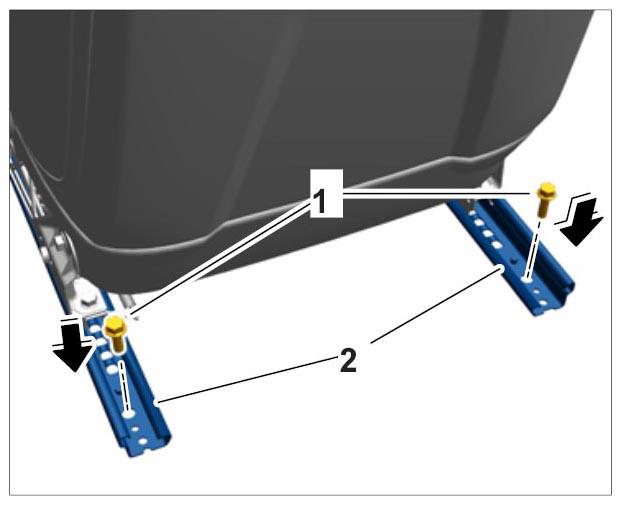

| Fastening Screw Securing Folding Sports Bucket Seat To Body | Item 1 | Tightening Torque | 50 Nm (37 ft. lbs.) | ||
|

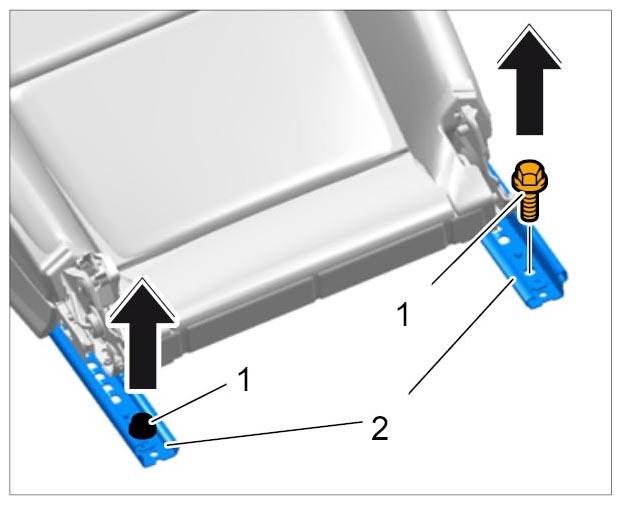

Securing Sports Bucket Seat At The Rear |
|||||
| Fastening Screw Securing Folding Sports Bucket Seat To Body | Item 1 | Tightening Torque | 50 Nm (37 ft. lbs.) | ||
|

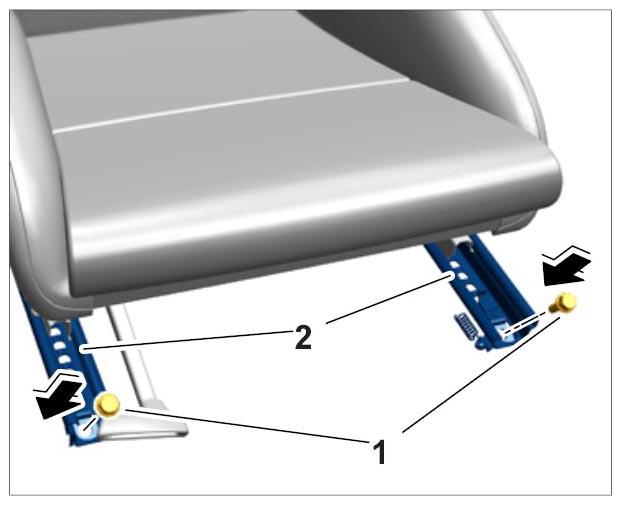

Tightening Fastening Screws At The Front |
|||||

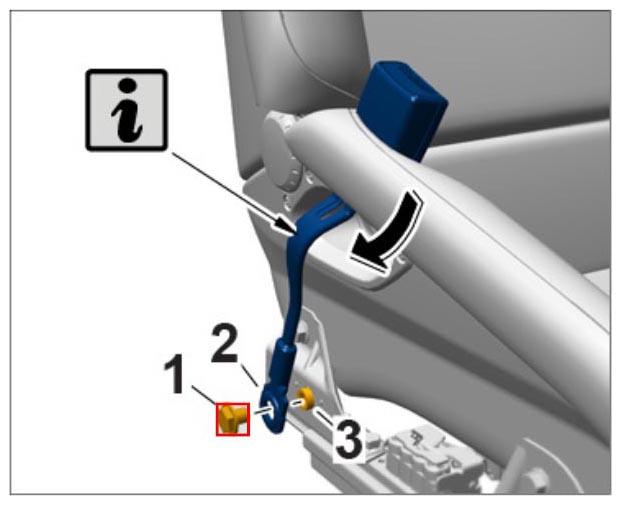

| Fastening Screw Securing Seat Belt Mount To Folding Sports Bucket Seat | Item 1 | Tightening Torque | 50 Nm (37 ft. lbs.) | ||
|
Securing Seat Belt Mount To Sports Bucket Seat |
|||||

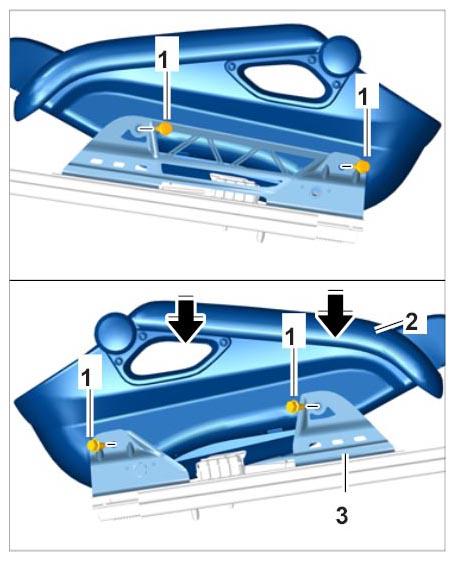

| Fastening Screw Securing Seat Shell To Bracket | Item 1 | Tightening Torque | 24 Nm (18 ft. lbs.) | +3 Nm (+2 ft. lbs.) | |
|
Installing Seat Shell |
|||||

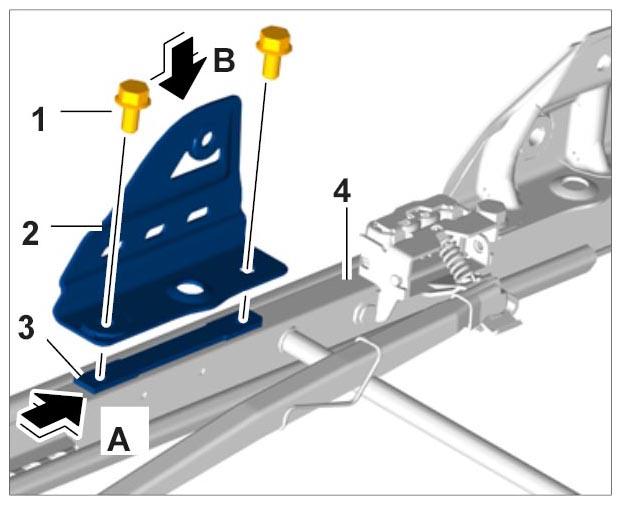

| Fastening Screw Securing Outer Bracket To Guide Rail | Item 1 | Tightening Torque | 27 Nm (20 ft. lbs.) | +3 Nm (+2 ft. lbs.) | |
|

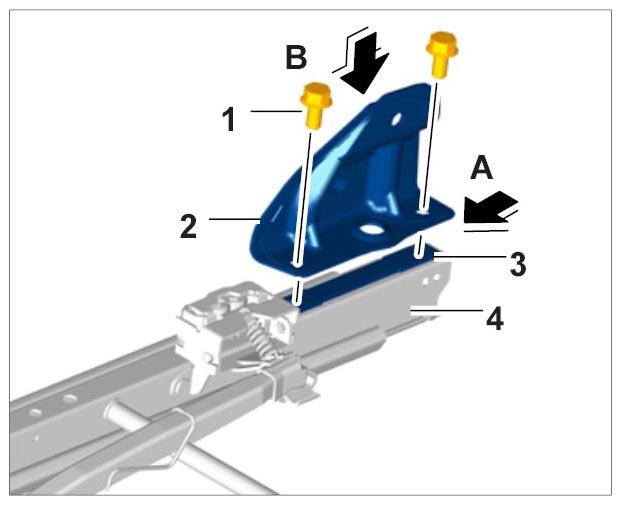

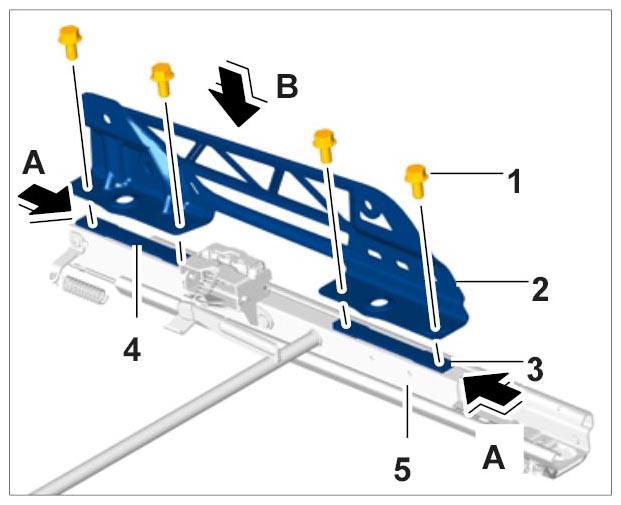

Installing Outer Bracket |
|||||
| Fastening Screw Securing Rear Inner Bracket To Guide Rail | Item 1 | Tightening Torque | 27 Nm (20 ft. lbs.) | +3 Nm (+2 ft. lbs.) | |
|
Installing Rear Inner Bracket |
|||||
| Fastening Screw Securing Front Inner Bracket To Guide Rail | Item 1 | Tightening Torque | 27 Nm (20 ft. lbs.) | +3 Nm (+2 ft. lbs.) | |
|
Installing Front Inner Bracket |
|||||
| Fastening Screw For Bearing Pin (Hinge) | Item 2 | Tightening Torque | 22 Nm (16 ft. lbs.) | +/-3 Nm (+/- 2 ft. lbs.) | |
|

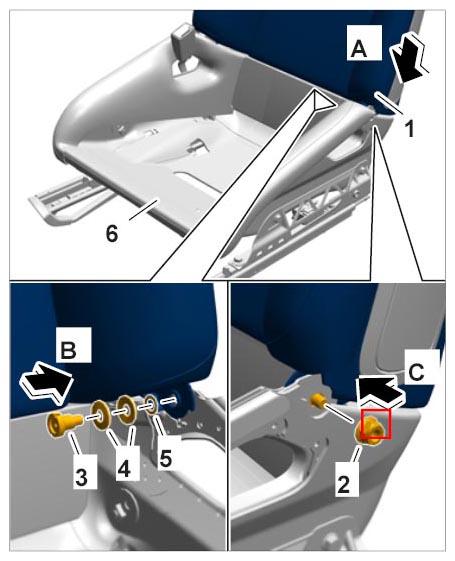

Installing Backrest Shell |
|||||
| Fastening Screw Securing Inner Hinge Trim To Bearing Pin | Item 1 | Tightening Torque | 3 Nm (2 ft. lbs.) | +/-0.3 Nm (+/- 0.2 ft. lbs.) | |
|
Installing Trim On Inner Hinge |
|||||

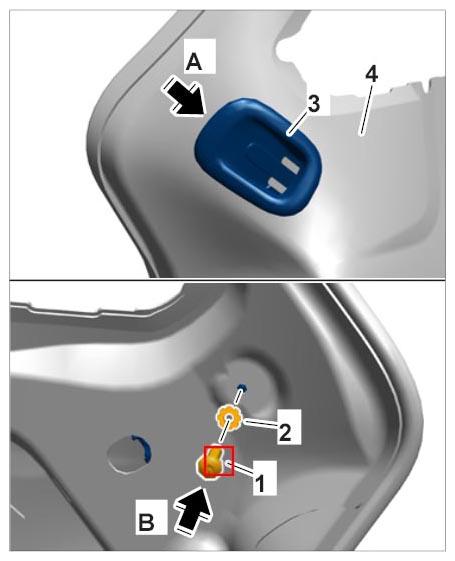

| Fastening Screw Securing Collar To Backrest Shell | Item 1 | Tightening Torque | 3 Nm (2 ft. lbs.) | ||
|
Installing Collar |
|||||
| Gap Between Seat Shell And Backrest Shell | Gap Dimension | 3 mm | -2 mm | ||
|

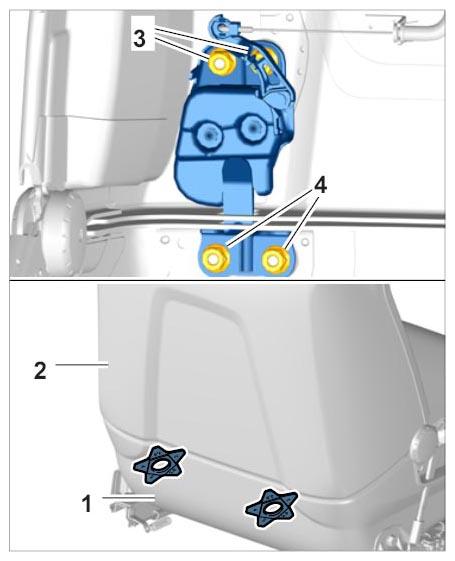

Adjusting Lock For Backrest Adjustment |
|||||

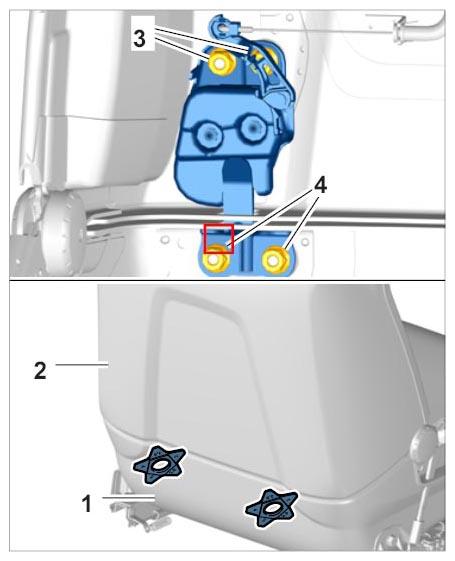

| Fastening Nut Securing Upper Part Of Lock To Backrest Shell | Item 3 | Tightening Torque | 22 Nm (16 ft. lbs.) | +/-3 Nm (+/- 2 ft. lbs.) | |
|
Adjusting Lock For Backrest Adjustment |
|||||
| Fastening Nut Securing Lower Part Of Lock To Seat Shell | Item 4 | Tightening Torque | 22 Nm (16 ft. lbs.) | +/-3 Nm (+/- 2 ft. lbs.) | |
|
Adjusting Lock For Backrest Adjustment |
|||||
| Fastening Screw Securing Mounting Plate To Side Trim Panel | Tightening Torque | 5.7 Nm (4.5 ft. lbs.) | +/-0.5 Nm (+/-0.3 ft. lbs.) | ||
|

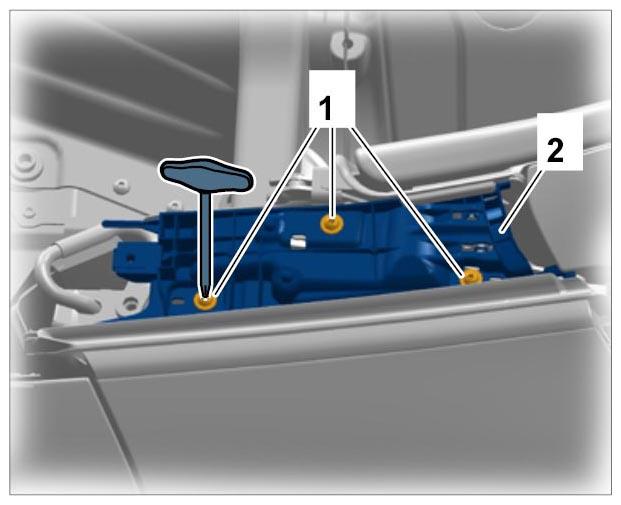

Side Trim Panel Guide |
|||||

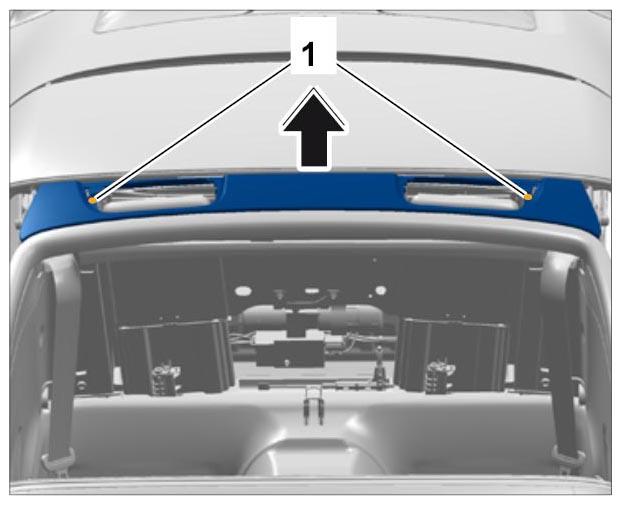

| Fastening Screw Securing Cover For Roll-Over Protection System | Tightening Torque | 3 Nm (2 ft. lbs.) | +/-0.2 Nm (+/- 0.1 ft. lbs.) | ||
|
Removing Cover For Roll-Over Protection System |
|||||
| Fastening Screw For Strut | Tightening Torque | 23 Nm (17 ft. lbs.) | |||
|

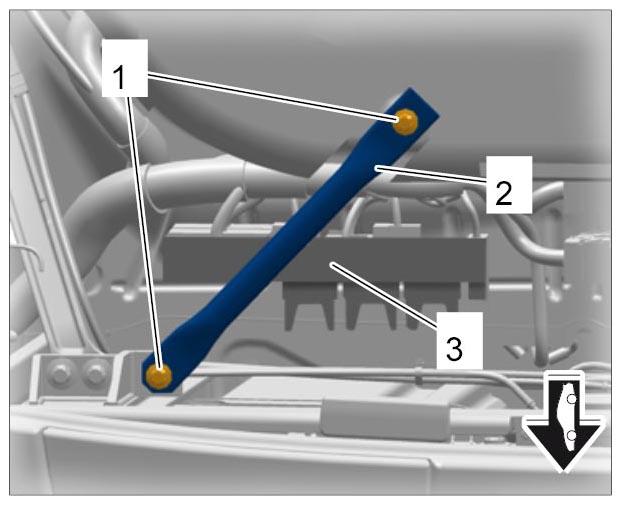

Securing Strut |
|||||

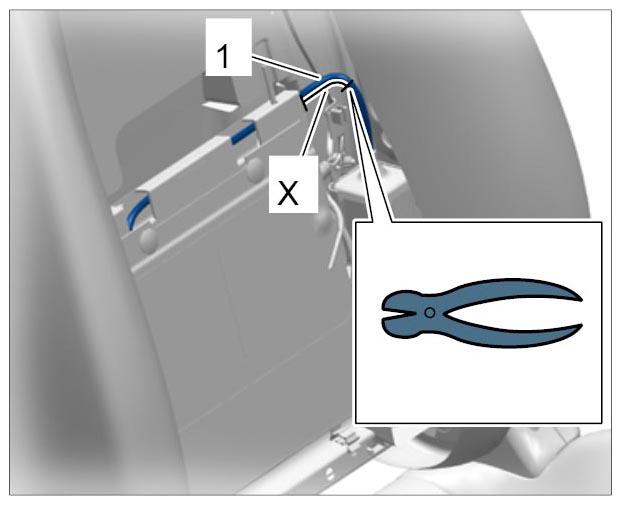

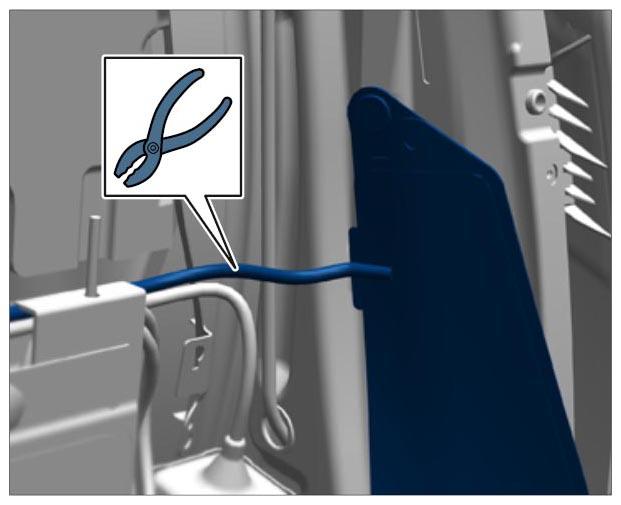

| Cut-Off Length Of Air Connection Line For Lumbar-Support Motor During Removal | Measured From Lumbar-Support Motor | Length | 30 mm | ||
|

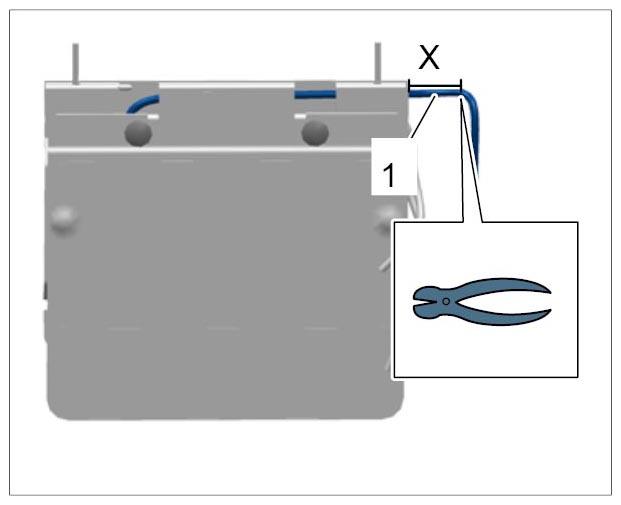

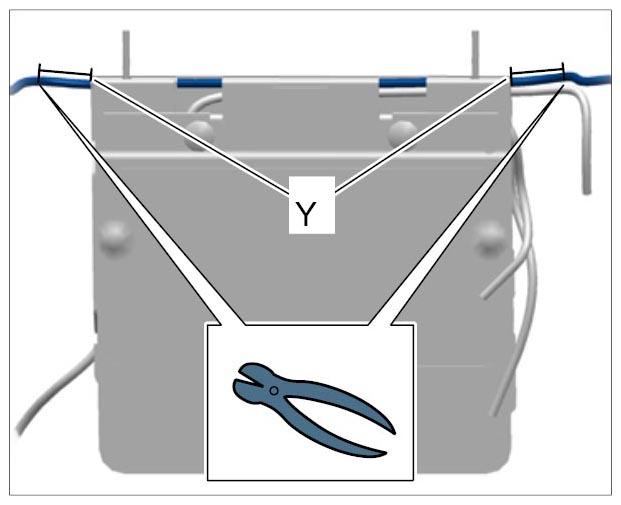

Cutting Air Connection Line |
|||||

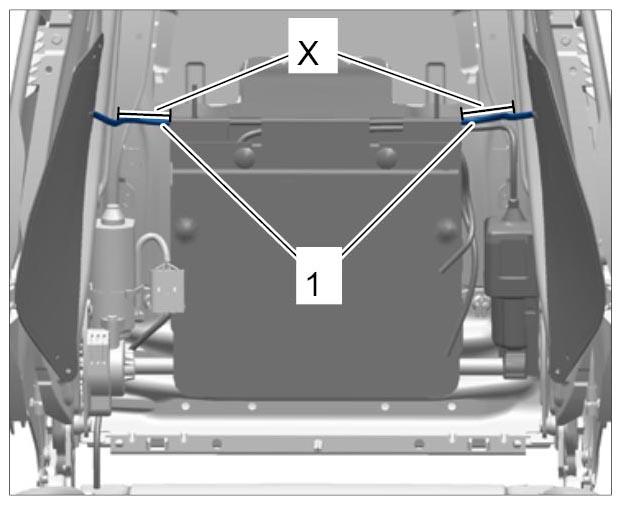

| Cut-Off Length Of Air Connection Line From Lumbar Support To Motor During Removal | Measured From Lumbar Support | Length | 50 mm | ||
|
Cutting Air Connection Line |
|||||
| Cut-Off Length Of Air Connection Line From Lumbar Support (New Part) To Motor | Measured From Lumbar Support | Length | 60 mm | ||
|

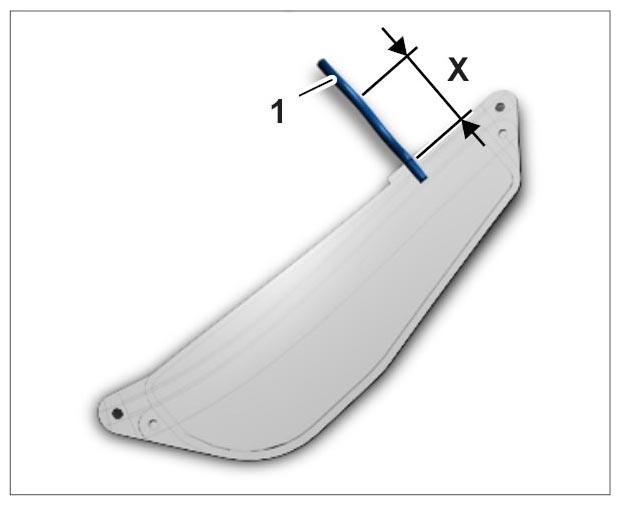

Fitting Lumbar Support |
|||||
| Cut-Off Length Of Air Connection Line From Lumbar Support To Air Cushion During Removal | Measured From Lumbar Support | Length | 30 mm | ||
|

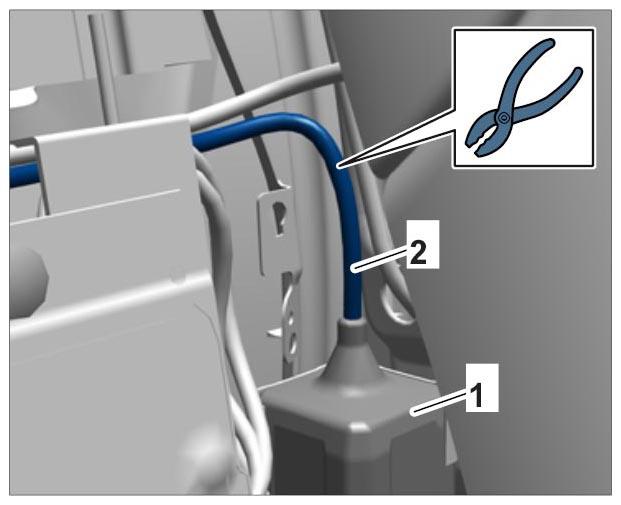

Disconnecting Air Connection Line For Air Cushion |
|||||
| Cut-Off Length Of Air Connection Line From Lumbar Support (New Part) To Air Cushion | Measured From Lumbar Support | Length | 50 mm | ||
|
Air Connection Line For Air Cushion |
|||||
| Cut-Off Length Of Air Connection Line For Air Cushion During Removal | Measured From Air Cushion | Length | 30 mm | ||
|
Disconnecting Air Connection Line |
|||||
| Cut-Off Length Of Air Connection Line For Air Cushion (New Part) | Measured From Air Cushion | Length | 50 mm | ||
|
Disconnecting Air Connection Line |
|||||

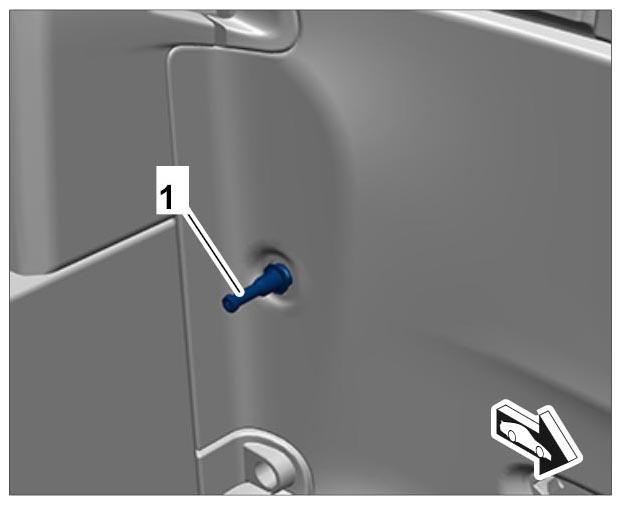

| Seat Backrest Locking Pin | Tightening Torque | 35 Nm (26 ft. lbs.) | +1 Nm (+0.5 ft. lbs.) | -2 Nm (-1.5 ft. lbs.) | |
|

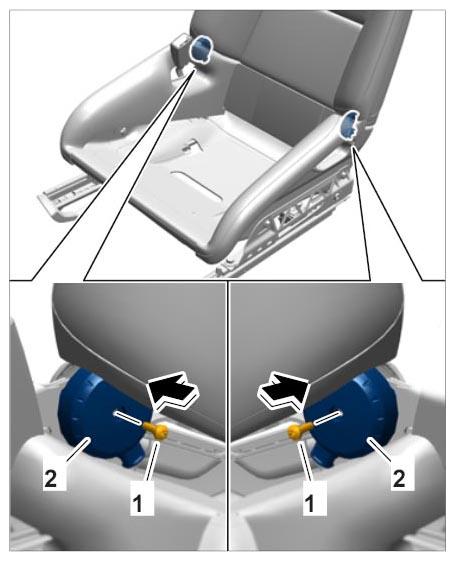

Removing Locking Pins |
|||||
