Tandem Pump And Power-Steering Pump
WARNING: This page is about a different variant/trim than selected.

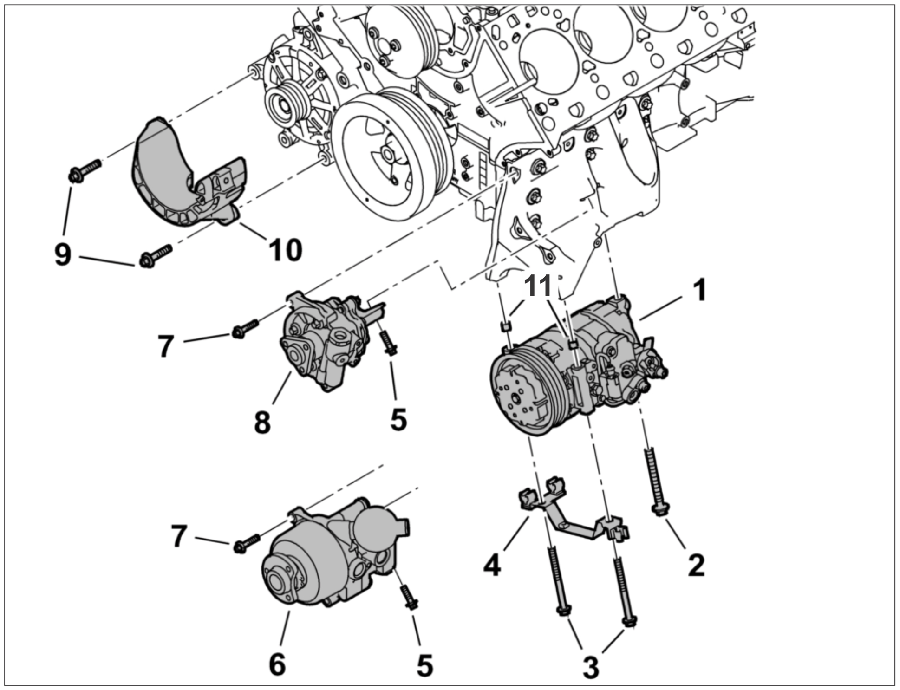

Auxiliary units
TIGHTENING TORQUE SPECIFICATIONS
| 1 | Air-conditioning compressor |
| 2 | Screw, M10 x 100 |
| 3 | Screw, M8 x 100 |
| 4 | holder |
| 5 | Screw, M8 x 20: tandem pump to bracket for auxiliary units > Tightening torque 23 (7 ftlb.) Nm -- dang -- ; power-steering pump to bracket for auxiliary units > Tightening torque 23 (7 ftlb.) Nm -- dang -- |
| 6 | Tandem pump |
| 7 | Screw, M8 x 35: power-steering pump to adapter bracket > Tightening torque 23 (17 ftlb.) Nm -- dang -- ; tandem pump/adapter bracket to bracket for auxiliary units > Tightening torque 23 (7 ftlb.) Nm -- dang -- |
| 8 | Power-steering pump |
| 9 | Aluminium screw. M8: always use new aluminium screws > Initial tightening 10 (7.5 ftlb.) Nm -- dang -- and > Final tightening 90° -- dang -- |
| 10 | Support bracket made of magnesium |
| 11 | Dowel sleeve |

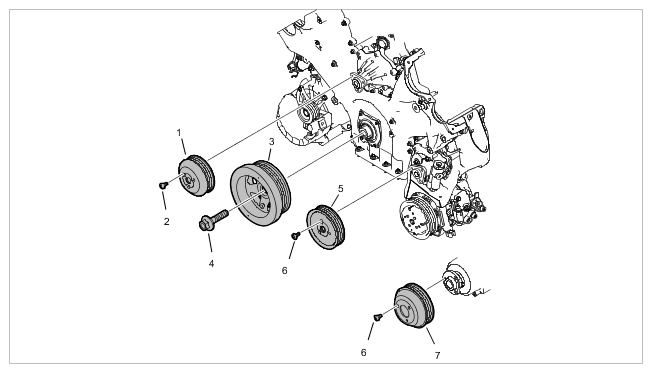

Pulleys
TIGHTENING TORQUE SPECIFICATIONS
| 1 | Water pump pulley1-71 |
| 2 | Screw, M8 x 16 > Tightening torque 23 (7 ftlb.) Nm -- dang -- |
| 3 | Vibration damper |
| 4 | Screw, M18 x 1.5 x 72: use new screw: > Tightening torque 20 (15 ftlb.) Nm -- dang -- > Tightening torque 50 (37 ftlb.) Nm -- dang -- > Tightening torque 100 (74 ftlb.) Nm -- dang -- > Torque angle 180° -- dang -- |
| 5 | Power-steering pump pulley |
| 6 | Screw, M8 x 16 > Tightening torque 23 (7 ftlb.) Nm -- dang -- |
| 7 | Tandem pump pulley |
